Rep.
Fonction
1.
Rappel du mode utilisé.
2.
RMS ½ max : valeur RMS demi-période
maximale du démarrage.
PEAK
:
valeur
instantanée
démarrage.
t : durée du démarrage.
3.
Curseur déplaçable par  si l'outil
sélectionné (voir point 6 de ce même tableau).
La zone coloriée correspond au lobe sélectionné
par le curseur temporel.
4.
t : position temporelle relative du curseur (t=0
correspond au début du démarrage).
I : valeur instantanée du courant à la position du
curseur.
RMS1/2 : valeur RMS demi-période à la position
du curseur.
5.
Aide en ligne sur ce mode.
Utiliser  pour sélectionner un outil.
6.
: outil de sélection de sous-menus.
: outil de gestion du curseur de mesure
instantanée sur un point de courbe. Utiliser les
touches  pour déplacer le curseur sur
l'échelle du temps. La zone de mesure (rep. 4)
est réactualisée. Un appui prolongé sur la
touche  ou  passe en avance rapide.
: outil de 'zoom out'. Chaque appui sur 
augmente l'échelle temporelle horizontale.
: outil de 'zoom in'. Chaque appui sur 
réduit l'échelle temporelle horizontale.
Lorsque le seuil d'arrêt n'a pas été détecté, le
message "Seuil d'arrêt non détecté" est affiché
maximale
du
est

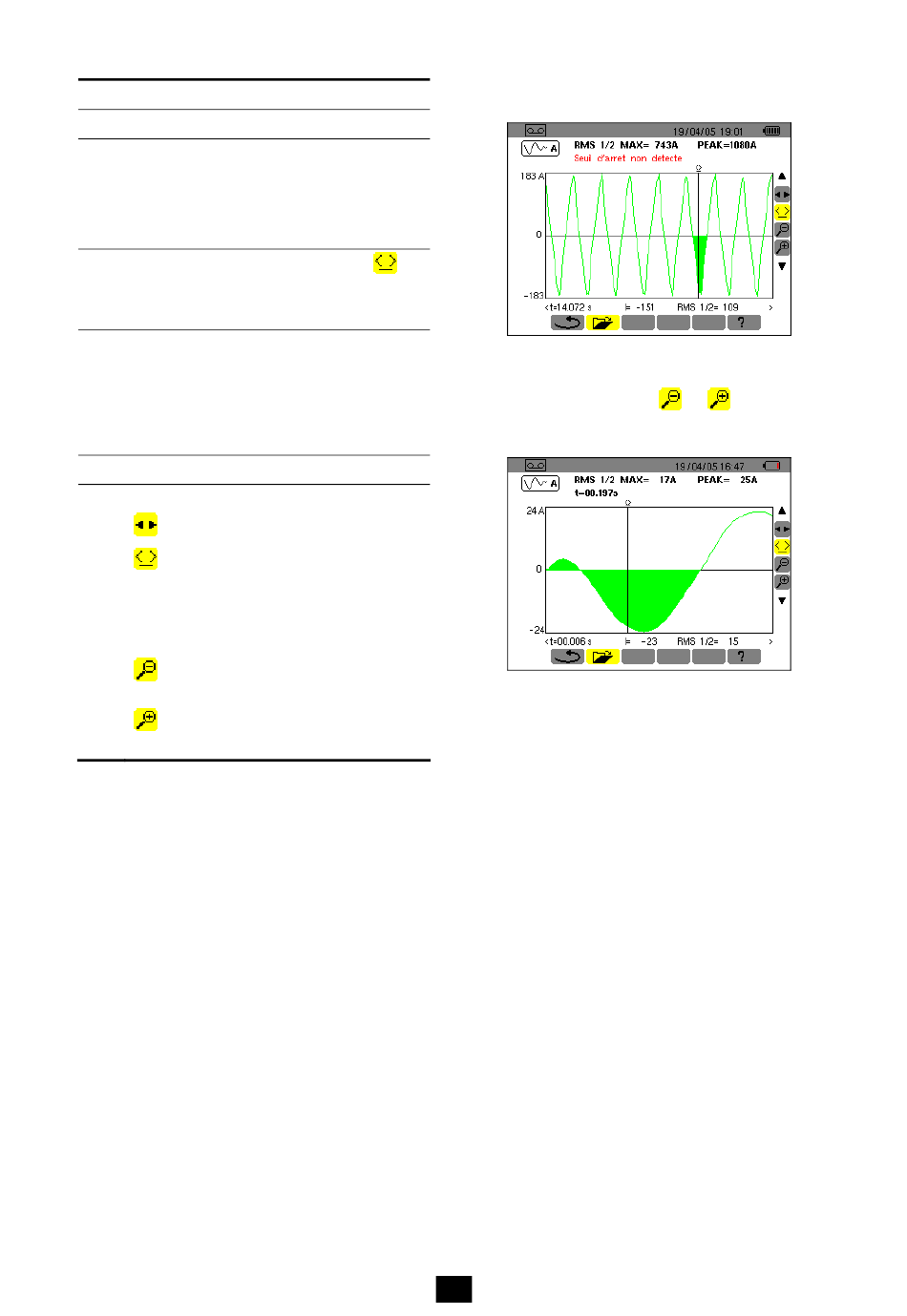

Figure 63 : Un message est affiché lorsque le seuil n'a pas
été détecté.
Un zoom avec les outils
quelconque de la courbe de courant de démarrage
est illustré ci-dessous.
Figure 64 : Zoom maximal d'une partie d 'une forme
d'onde.
35
IR03
et
sur une zone
IR04
