OERTLI SINK 6TES - OERTLI SINK 14TES
2
Uso previsto della
pompa di calore
2.1 Campo di applicazione
La pompa di calore geotermica/acqua è progettata esclusiva-
mente per il riscaldamento dell'acqua di riscaldamento. Essa può
essere utilizzata in impianti di riscaldamento già esistenti o di
nuova costruzione. Come fluido termovettore nell'impianto della
fonte di calore è necessaria una miscela di acqua e protezione
antigelo (acqua glicolata). Come impianto della fonte di calore è
possibile utilizzare sonde geotermiche, collettori di calore geoter-
mico o impianti analoghi.
2.2 Funzionamento
Il terreno accumula il calore proveniente da sole, vento e pioggia.
Questo calore geotermico viene raccolto dall'acqua glicolata a
bassa temperatura nel collettore o nella sonda geotermici o in di-
spositivi simili. Una pompa di circolazione convoglia l'acqua gli-
colata "riscaldata" nell'evaporatore della pompa di calore. Qui il
calore viene ceduto al liquido refrigerante nel circuito frigorifero.
L'acqua glicolata quindi si raffredda di nuovo, in modo da assor-
bire ancora energia termica nel circuito geotermico.
Il liquido refrigerante viene aspirato dal compressore ad aziona-
mento elettrico, quindi compresso e "pompato" a un livello di
temperatura maggiore. La potenza motrice elettrica prodotta du-
rante questo processo non va persa, ma viene ceduta in larga
parte al liquido refrigerante.
Successivamente il liquido refrigerante giunge al condensatore e
trasferisce quindi a sua volta l'energia termica all'acqua di riscal-
damento. A seconda del punto di esercizio, la temperatura
dell'acqua di riscaldamento sale quindi fino a 58 °C.
www.waltermeier.com
3
Unità principale
L'unità principale è composta da una pompa di calore da instal-
lazione interna in formato compatto, pronta per l'allacciamento.
Oltre alla piastra interruttori con programmatore della pompa di
calore integrato, l'apparecchio contiene già importanti gruppi co-
struttivi del circuito di riscaldamento e del circuito geotermico:
Vasi di espansione
Pompe di ricircolo
Valvole di sovrapressione
Manometro
Valvola di sovrapressione (circuito di riscaldamento)
Il circuito frigorifero è "chiuso ermeticamente" e contiene il liquido
refrigerante fluorurato R410A previsto dal Protocollo di Kyoto.
L'indicazione del valore GWP e del CO
refrigerante si trova nel capitolo "Informazioni sull'apparecchio".
Il liquido refrigerante è esente da CFC, non distrugge l'ozono e
non è infiammabile.
Sul quadro di commutazione sono collocati tutti i componenti ne-
cessari per l'utilizzo della pompa di calore. La linea di alimenta-
zione per tensione di comando e di carico deve essere realizzata
a carico del committente.
L'impianto della fonte di calore con il collettore geotermico deve
essere costruito a carico del committente.

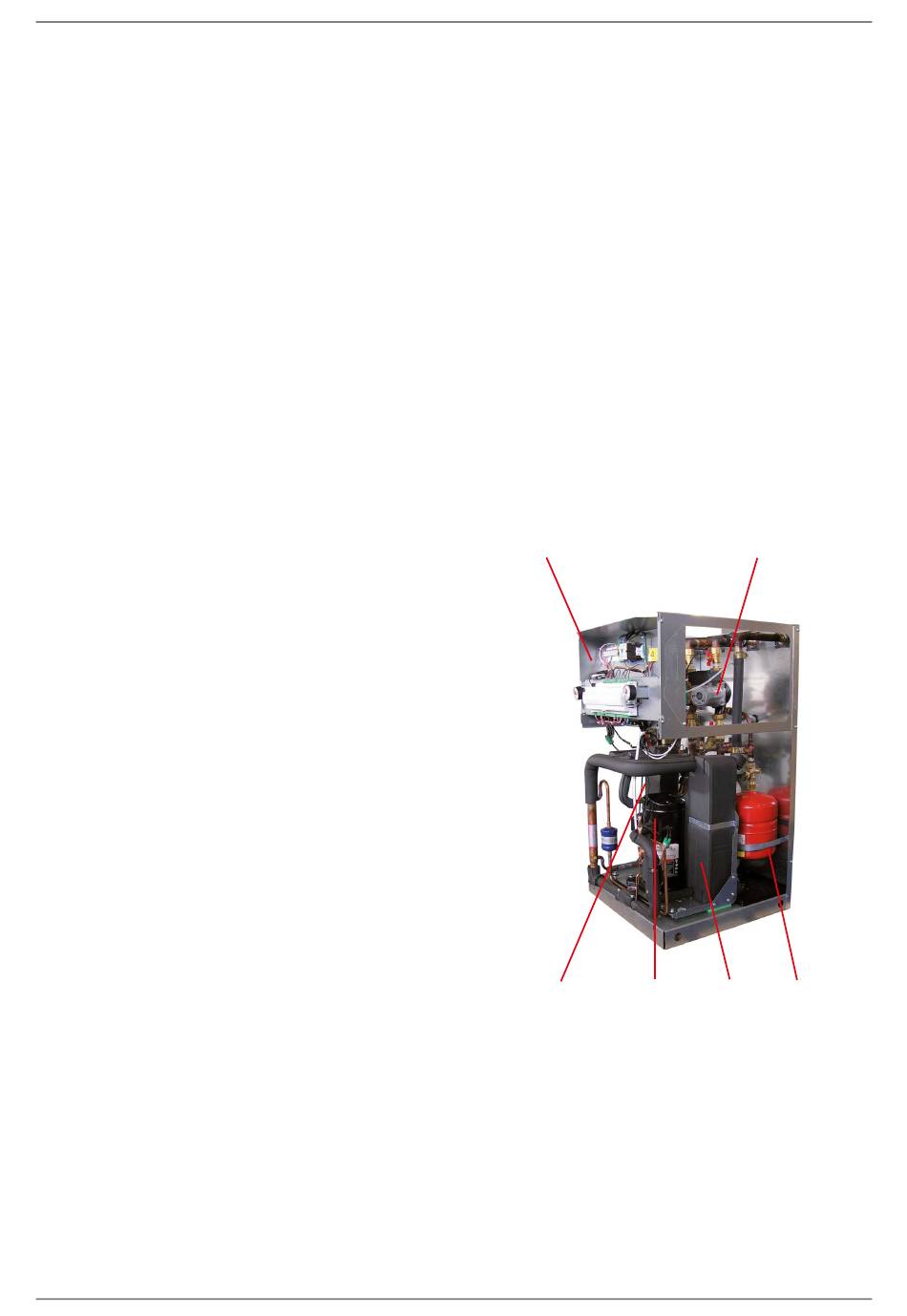

1
3
1)
Quadro di commutazione
2)
Pompe di ricircolo
3)
Condensatore
4)
Compressore
5)
Evaporatore
6)
Vaso d'espansione
452231.66.32 · FD 9612
Italiano
equivalente del liquido
2
2
4
5
6
IT-3
