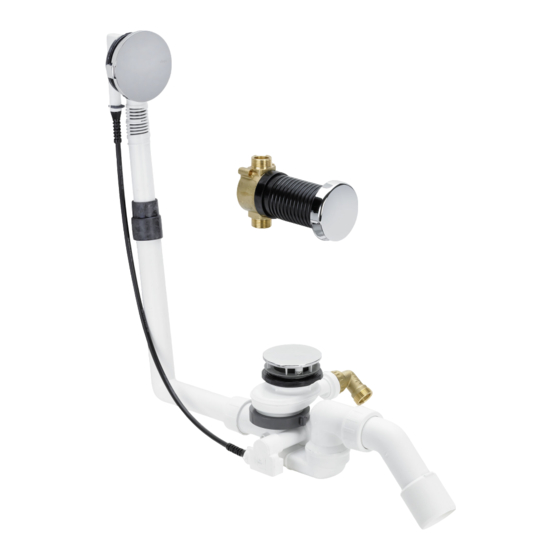

- Page 1 Unité de base de vidage avec trop-plein Multiplex Trio F Notice d'utilisation pour l'arrivée d'eau par le corps de vidage Modèle Année de fabrication : 6145.4 à partir de 06/2015 fr_BE...
- Page 2 Unité de base de vidage avec trop-plein Multiplex Trio F 2 de 27...
-
Page 3: Table Des Matières
Table des matières Table des matières À propos de cette notice d'utilisation Groupes cible Identification des remarques Remarque à propos de cette version linguistique Informations produit Utilisation conforme 2.1.1 Domaines d'application Description du produit 2.2.1 Vue d'ensemble 2.2.2 Caractéristiques techniques Accessoires Manipulation Informations pour le montage... -
Page 4: À Propos De Cette Notice D'utilisation
échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega. -
Page 5: Remarque À Propos De Cette Version Linguistique
À propos de cette notice d'utilisation REMARQUE ! Avertit d'éventuels dommages matériels. Remarques et conseils supplémentaires. Remarque à propos de cette version linguistique La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. -
Page 6: Informations Produit
Le vidage avec trop-plein est adapté pour les baignoires standard avec vidage côté face. Vous trouverez des informations détaillées sur tous les modèles de bai‐ gnoire et sur les vidages avec trop-plein Viega correspondants dans le catalogue ou sur internet. Unité de base de vidage avec trop-plein Multiplex Trio F... -
Page 7: Description Du Produit
Informations produit Description du produit 2.2.1 Vue d'ensemble Les composants suivants font partie du matériel fourni avec le vidage avec trop-plein Multiplex Trio F : 18 19 Fig. 1: Vue d'ensemble des composants Aide au montage Coiffe Vis de fixation Élément de remplissage Bonde à... -
Page 8: Caractéristiques Techniques
Informations produit 22 Boîtier du disconnecteur 23 Support du disconnecteur 24 Rosace du disconnecteur 2.2.2 Caractéristiques techniques Débit d’écoulement (avec une 0,85 l/s hauteur d'eau de 300 mm) Débit de trop-plein (avec une hau‐ 0,63 l/s teur d'eau de 60 mm) Débit de remplissage (avec 20 l/min 0,25 MPa (2,5 bar)) - Page 9 Informations produit Accessoires disponibles en option Set de rallonge Multiplex Pour les baignoires avec un fond très épais, il est possible de rallonger le siphon au-dessous de la baignoire. Le set de rallonge, modèle 6161.7, est prévu à cet effet. Unité...
-
Page 10: Manipulation
Manipulation 3 Manipulation Informations pour le montage 3.1.1 Conditions de montage Les conditions suivantes sont valables pour le montage du vidage avec trop-plein : La baignoire est installée. La conduite d'évacuation est posée jusqu'à la baignoire. La face inférieure de la baignoire est accessible. Disconnecteur Situation de reflux : dans les situations de dépression, l'eau du bain peut refluer vers l'installation d'eau potable en cas de baignoire pleine. - Page 11 Manipulation Fig. 2: Schéma de montage avec disconnecteur L'important est que le disconnecteur soit monté à la verticale dans le sens d'écoulement et à au moins 150 mm au-dessus du bord supérieur de la baignoire. Respectez à cet effet les normes et prescriptions locales. Unité...
-
Page 12: Cotes De Montage
Manipulation 3.1.2 Cotes de montage Ø75 Ø70 Ø40 Ø50 Fig. 3: Schéma coté Les valeurs suivantes sont valables pour L (longueur) et H (hauteur) : L = 100–260 H = 180–350 3.1.3 Outils et matériel nécessaires Outils Vous avez besoin des outils suivants pour le montage : Scie à... -
Page 13: Montage
Le bouchon de protection se trouve encore sur le tube d'encastre‐ ment pendant le montage. INFORMATION ! Les illustrations ci-contre montrent le montage avec le raccord à fiche Viega. Le montage peut également être réalisé avec un matériel de raccordement différent. Observez la notice du fabricant le cas échéant. - Page 14 Manipulation Ajuster le disconnecteur. Marquer les trous. Percer les trous. Visser le disconnecteur à l'aide de deux vis cruciformes (taille 4,5 ou Maçonner le disconnecteur et les conduites de raccordement. Carreler le mur. Retirer le bouchon de protection. Unité de base de vidage avec trop-plein Multiplex Trio F 14 de 27...
- Page 15 Manipulation Raccourcir le support du tube à l'aide d'une scie à dents fines. Le support du tube doit affleurer la surface carrelée. Nettoyer le support du tube en cas de salissure. Insérer la rosace dans le support du tube. Unité de base de vidage avec trop-plein Multiplex Trio F 15 de 27...
-
Page 16: Montage Du Trop-Plein
Manipulation 3.2.2 Montage du trop-plein Procédez de la manière suivante pour le montage du trop-plein : Glisser le manchon en caoutchouc sur le tube du corps de trop- plein. Le bord inférieur doit être affleurer au bord du tube de trop-plein. Mettre le joint profilé... -
Page 17: Montage Du Vidage
Manipulation 3.2.3 Montage du vidage Procédez de la façon suivante pour monter le vidage : Placer le joint profilé dans le renfoncement du corps de vidage. Placer le corps de vidage contre l'orifice d'écoulement de la bai‐ gnoire depuis le bas. Sélectionner la partie supérieure de crépine appropriée : Pour les baignoires en acier d'une épaisseur de paroi A = 2–11 mm, utiliser la partie supérieure de crépine plate d'une hauteur... -
Page 18: Raccordement Du Trop-Plein Et Du Vidage
Manipulation 3.2.4 Raccordement du trop-plein et du vidage Après avoir monté le trop-plein et le vidage, les deux doivent être reliés au tube de trop-plein. À cet effet, procédez de la manière suivante : Conditions : Le trop-plein est monté dans l'orifice de trop-plein. Le vidage est monté... -
Page 19: Raccordement Du Système D'évacuation Des Eaux Usées
Manipulation 3.2.5 Raccordement du système d'évacuation des eaux usées Procédez de la façon suivante pour raccorder le vidage avec trop-plein au système d'évacuation des eaux usées : Conditions : Le corps de trop-plein et le corps de vidage sont installés sur la bai‐ gnoire. - Page 20 INFORMATION ! Les illustrations ci-contre montrent le montage avec le raccord à fiche Viega. Le montage peut également être réalisé avec un matériel de raccordement différent. Observez la notice du fabricant le cas échéant.
-
Page 21: Montage Du Set De Finition
Manipulation 3.2.7 Montage du set de finition Montez le set de finition seulement après achèvement de tous les autres travaux sur le chantier afin d'éviter des endommagements du volant et du clapet. À cet effet, procédez de la manière suivante : Insérer l'élément de remplissage dans le corps de vidage. -
Page 22: Contrôle D'étanchéité
Manipulation 3.2.8 Contrôle d'étanchéité Un simple contrôle visuel est réalisé comme contrôle d'étanchéité. Contrôler la présence de défauts d'étanchéité visibles sur le vidage avec trop-plein. Utilisation La commande du vidage avec trop-plein s'effectue à l'aide du volant de commande sur le trop-plein. Procédez de la façon suivante afin de fermer ou d'ouvrir le vidage : Tourner le volant de commande vers la gauche. -
Page 23: Nettoyage Et Entretien
Manipulation Nettoyage et entretien 3.4.1 Entretien REMARQUE ! Risque d'endommagement dû à des produits de nettoyage inappropriés. Les produits de nettoyage suivants peuvent endommager les surfaces chromées et ne doivent donc pas être utilisés pour cette raison : – Produits à récurer –... - Page 24 Manipulation Retirer la rosace. Retirer l'insert du boîtier à l'aide d'une pince multiprise. Si seulement de légers dépôts de calcaire et une salissure modérée sont constatés, rincer l'insert précautionneusement. Si d'importants dépôts de calcaire et une forte salissure sont cons‐ tatés, utiliser le nouvel insert (modèle 6161.82).
-
Page 25: Nettoyage De L'écoulement
Manipulation Insérer l'insert verticalement à partir de l'avant dans le boîtier du disconnecteur à l'aide d'une pince multiprise. Insérer la rosace dans le support du tube. 3.4.3 Nettoyage de l'écoulement Le vidage doit être nettoyé à intervalles réguliers. L'intervalle de net‐ toyage dépend de l'utilisation de la baignoire. - Page 26 Manipulation Desserrer les vis à six pans creux de l'élément de remplissage avec la clé Allen (de 3). Retirer l'élément de remplissage. Nettoyer l'élément de remplissage sous l'eau courante. Pour le nettoyage, n'utiliser aucun objet tranchant ou pointu car il risque d'endommager le matériau.
-
Page 27: Traitement Des Déchets
Insérer un nouveau joint dans la gorge du clapet. Utilisez uniquement des joints de rechange d'origine de Viega (modèle 6162-268) prévus pour le clapet. Nettoyer le corps du vidage sous l'eau courante et à l'aide d'un pro‐...
