3.1.2
Cotes de montage
3.1.3
Outils et matériel nécessaires
Outils
Matériau
Unité de base de vidage avec trop-plein Multiplex Trio F
L

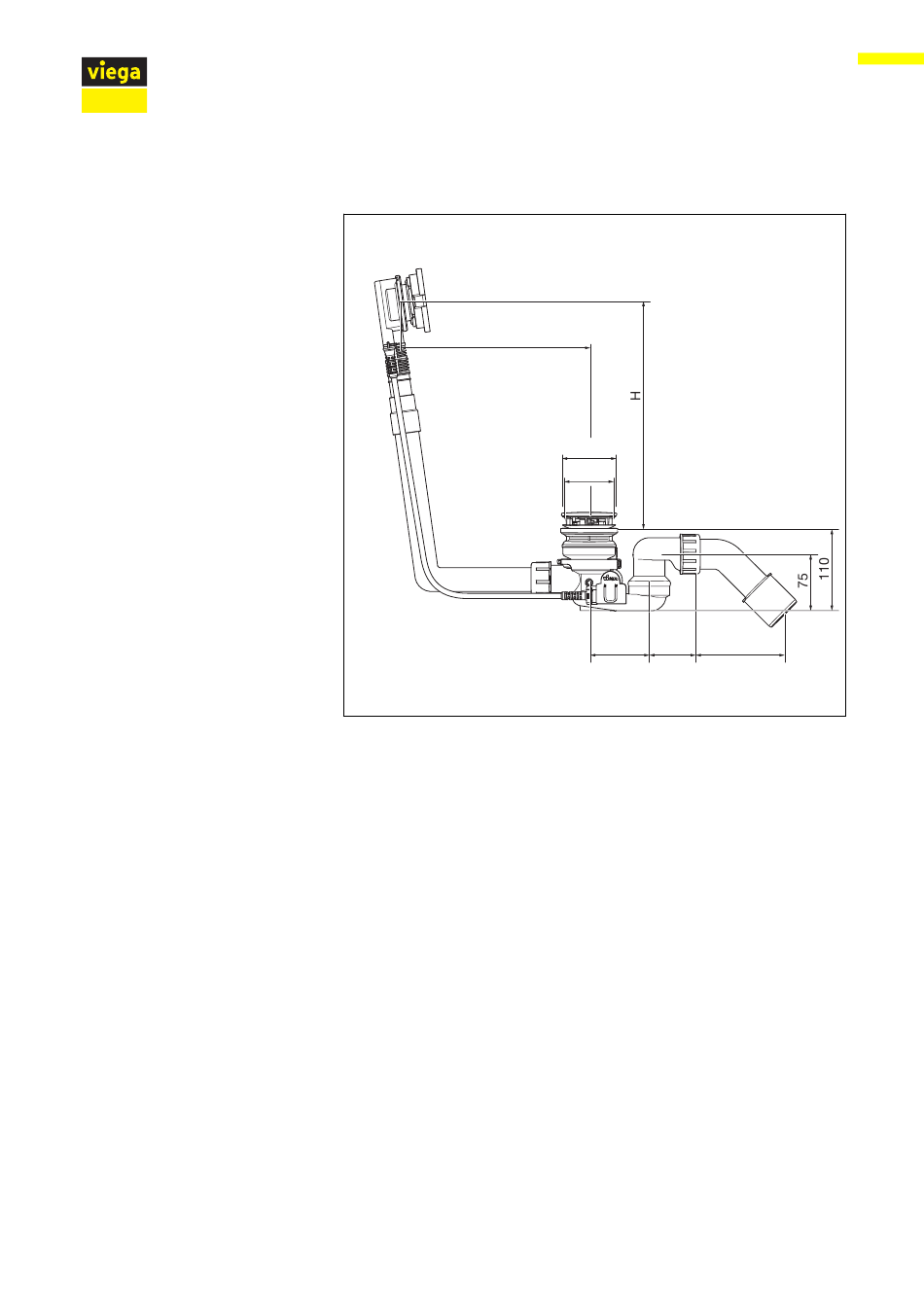

Fig. 3: Schéma coté
Les valeurs suivantes sont valables pour L (longueur) et H (hauteur) :
L = 100–260
H = 180–350
Vous avez besoin des outils suivants pour le montage :
Scie à dents fines
n
Aide au montage (fournie)
n
Clé Allen (de 3)
n
Aucun matériel supplémentaire est requis pour le montage complet du
produit.
Ø75
Ø70
Ø40
Ø50
80
60
125
Manipulation
12 de 27
