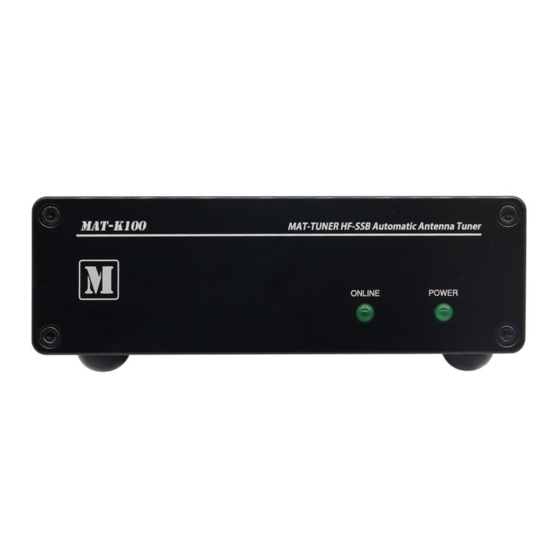

Tuner d'antenne automatique pour ICOM & KENWOOD
INTRODUCTION
Le mAT-K100 est un tuner d'antenne automatique spécialement conçu pour les émetteurs-récepteurs modernes ICOM
et KENWOOD HF. Il dispose de deux câbles de commande au choix : mAT-CI et mAT-CK. Ils conviennent respectivement
aux émetteurs-récepteurs ICOM et KENWOOD. Les accessoires standard mAT-K100 contiennent uniquement le câble de
commande KENWOOD mAT-CK, si vous avez besoin de mAT-CI, veuillez en acheter un autre.
Lorsque le mAT-K100 est utilisé dans un émetteur-récepteur ICOM via un câble de commande mAT-CI, il est entièrement
compatible avec les tuners automatiques AH-3 et AH-4 originaux de l'ICOM. Les émetteurs-récepteurs qui peuvent
utiliser les deux tuners ICOM peuvent également utiliser le mAT-K100, qui inclut les émetteurs-récepteurs IC-706, 703,
718, 718, 7000, 7100, 7200, 7300, 7410, 746, 756, 7600.
Lorsque le tuner est utilisé avec l'émetteur-récepteur KENWOOD via le câble de commande mAT-CK, il est entièrement
compatible avec les tuners originaux KENWOOD, tels que AT-300. Les émetteurs-récepteurs KENWOOD qui peuvent
utiliser le mAT-K100 sont TRC-80, TK-80, TS-2000, 50, 450, 480SAT (sauf version HX), 570, 590, 850, 870, 990, etc.
D'autres types d'émetteurs-récepteurs peuvent utiliser le mAT-K100 tant qu'ils supportent les tuners KENWOOD AT-300.
KENWOOD TS-430, TS-440 sont trop vieux pour utiliser ce tuner.
En plus de contrôler l'opération de réglage du mAT-K100, l'émetteur-récepteur alimente également le tuner par
l'intermédiaire du câble de commande. Les tuners n'ont plus besoin de puissance supplémentaire. Comme le tuner
d'origine, le fonctionnement du mAT-K100 est très simple et pratique. Après le réglage nécessaire du menu de
l'émetteur-récepteur, l'opération d'accord peut être terminée en appuyant sur le bouton d'accord sur le panneau avant
de l'émetteur-récepteur. Même la plupart des émetteurs-récepteurs peuvent démarrer l'accordeur directement sans
avoir à régler aucun menu.
Le mAT-K100 peut fonctionner dans la gamme de 1.8MHz à 54MHz, à des niveaux de puissance allant jusqu'à 120 watts.
Il permet d'accorder les dipôles, les verticales, les Yagis, ou pratiquement n'importe quelle antenne alimentée par
coaxial. Il correspondra à une gamme étonnante d'antennes et d'impédances, beaucoup plus grande que certains autres
tuners que vous avez pu considérer, y compris les tuners intégrés sur de nombreuses radios.
Le mAT-K100 dispose de 16 000 mémoires de fréquence. Lorsque vous accordez sur ou près d'une fréquence
précédemment accordée, le mAT-K100 utilise "Memory Tune" pour rappeler les paramètres d'accord précédents en une
fraction de seconde. Si aucun réglage mémorisé n'est disponible, le tuner exécute un cycle d'accord complet, stockant
les paramètres pour le rappel de mémoire des cycles d'accord suivants sur cette fréquence. De cette manière, le
mAT-K100 "apprend" au fur et à mesure de son utilisation, en s'adaptant aux bandes et aux fréquences. Vous pouvez
également démarrer un cycle de réglage manuellement si nécessaire.
SPECIFICATIONS
-
De 0,1 à 120 watts de puissance de crête SSB et CW, 30 watts en mode PSK et numérique, et 100 watts
sur 6 mètres.
-
16 000 mémoires pour le changement instantané de fréquence et de bande.
-
Temps d'accord : 0,1 à 5 secondes d'accord complet, 0,1 seconde d'accord en mémoire.
-
Couverture de 1,6 à 54,0 MHz. Capteur de fréquence intégré.
Page 1 /5
MANUEL D'INSTRUCTION
mAT-K100
Manuel d'Instruction Version V3.0

Publicité

loading

Sommaire des Matières pour Mat-Tuner mAT-K100

  • Page 1 à régler aucun menu. Le mAT-K100 peut fonctionner dans la gamme de 1.8MHz à 54MHz, à des niveaux de puissance allant jusqu'à 120 watts. Il permet d'accorder les dipôles, les verticales, les Yagis, ou pratiquement n'importe quelle antenne alimentée par coaxial.
  • Page 2: Un Mot Important Sur Les Niveaux De Puissance

    Poids : 0.8Kg. UN MOT IMPORTANT SUR LES NIVEAUX DE PUISSANCE Le mAT-K100 a une puissance nominale maximale de 120 watts. Beaucoup d'émetteurs-récepteurs, et pratiquement tous les amplificateurs, ont une puissance bien supérieure à 120 watts. Des niveaux de puissance nettement supérieurs aux spécifications endommageront ou détruiront certainement votre mAT-K100.
  • Page 3: Câble De Contrôle

    Les câbles de commande sont utilisés pour transmettre les commandes de commande entre les émetteurs-récepteurs et les tuners. Leur longueur standard est de 50 centimètres. Si l'on souhaite que le mAT-K100 soit positionné plus loin de l'émetteur-récepteur que ne le permet cette longueur de câble, un câble personnalisé devra être construit. Cela peut se faire de deux façons : Coupez le câble fourni et soudez un fil de liaison entre toutes les connexions, ou achetez de nou...
  • Page 4: Réglage Des Émetteurs-Récepteurs

    3. Raccordez la ligne d'alimentation de l'antenne coaxiale à la prise "ANTENNA" à l'arrière du mAT-K100. 4. La mise à la terre du tuner mAT-K100 améliorera ses performances et sa sécurité. Nous vous recommandons de raccorder votre tuner à une mise à la terre appropriée ; une tige de terre commune connectée aux radians enterrés est préférable, mais une seule tige de terre, un tuyau d'eau froide ou la vis qui maintient le couvercle...
  • Page 5: Support Technique

    LEDS La face avant du mAT-K100 comporte quatre voyants lumineux. La LED PWR est le voyant d'alimentation, il est allumé, indiquant que le tuner a été allumé. Le voyant 1.5, 2.0, 3.0 signifie le TOS actuel ; Le voyant 1.5 signifie que le TOS actuel est inférieur ou égal à...
