Mat-Tuner mAT-180H Manuel D'instruction

MANUEL D'INSTRUCTION
mAT-180H
HF-SSB Tuner d'antenne automatique
Manuel d'Instruction Version V3.0
INTRODUCTION

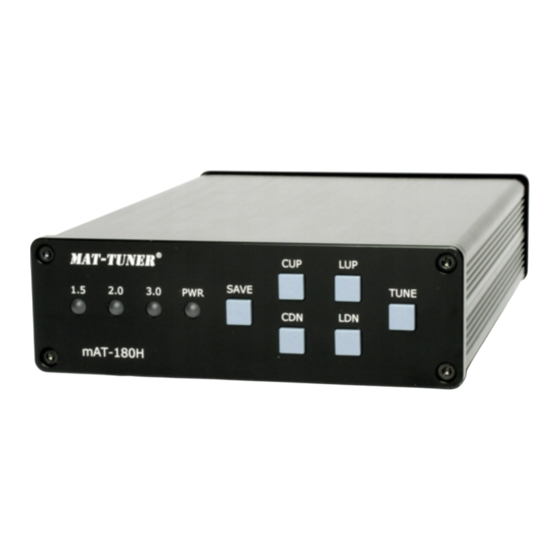

Le mAT-180H est un tuner d'antenne automatique spécialement conçu pour les émetteurs-récepteurs modernes ICOM
et KENWOOD HF. Il dispose de deux câbles de commande au choix : mAT-CI et mAT-CK. Ils conviennent respectivement
aux émetteurs-récepteurs ICOM et KENWOOD. Avec les câbles de commande correspondants, les tuners peuvent être
utilisés pour les émetteurs-récepteurs correspondants. Les accessoires standard mAT-180H contiennent uniquement le
câble de commande ICOM mAT-CI, si vous avez besoin du mAT-CK, veuillez l'acheter.
Lorsque le mAT-180H est utilisé dans un émetteur-récepteur ICOM via un câble de contrôle mAT-CI, il est entièrement
compatible avec les tuners automatiques AH-3 et AH-4 originaux de l'ICOM. Les émetteurs-récepteurs qui peuvent
utiliser les deux tuners ICOM peuvent également utiliser les émetteurs-récepteurs de la série mAT-180H, qui comprend
les IC-706, 703, 718, 7000, 7100, 7200, 7300, 7410, 746, 756, 7600.
Lorsque le tuner est utilisé dans un émetteur-récepteur KENWOOD via un câble de commande mAT-CK, il est
entièrement compatible avec les accordeurs d'origine KENWOOD, tels que AT-300. Les émetteurs-récepteurs
KENWOOD qui peuvent utiliser mAT-180H sont TRC-80, TK-80, TS-2000, 50, 450, 480SAT (sauf version HX), 570, 590,
850, 870, 990, etc. D'autres types d'émetteurs-récepteurs peuvent utiliser le mAT-180H tant qu'ils supportent les tuners
KENWOOD AT-300. KENWOOD TS-430, TS-440 sont trop vieux pour utiliser ce tuner.
En plus de contrôler l'opération d'accordage du mAT-180H, l'émetteur-récepteur alimente également le tuner par le
câble de commande. Les tuners n'ont plus besoin de puissance supplémentaire. Comme le tuner d'origine, le
fonctionnement du mAT-180H est très simple et pratique. Après le réglage nécessaire du menu de l'émetteur-récepteur,
l'opération d'accord peut être terminée en appuyant sur le bouton d'accord sur le panneau avant de l'émetteur-
récepteur. Même la plupart des émetteurs-récepteurs peuvent démarrer le tuner directement sans avoir
à régler aucun menu.
Le mAT-180H peut fonctionner dans la gamme de 1.8MHz à 54MHz, à des niveaux de puissance allant jusqu'à 120 watts.
Il permet d'accorder les dipôles, les verticales, les Yagis, ou pratiquement n'importe quelle antenne alimentée par
coaxial. Il correspondra à une gamme étonnante d'antennes et d'impédances, beaucoup plus grande que certains autres
tuners que vous avez pu considérer, y compris les tuners intégrés sur de nombreuses radios.
Le mAT-180H dispose de 16 000 mémoires de fréquence. Lorsque vous accordez sur ou près d'une fréquence précédem
ment accordée, le mAT-180H utilise "Memory Tune" pour rappeler les paramètres d'accord précédents en une fraction
de seconde. Si aucun réglage mémorisé n'est disponible, le tuner exécute un cycle d'accord complet, stockant les para
mètres pour le rappel de mémoire sur les cycles d'accord suivants sur cette fréquence. Ainsi, le mAT-180H "apprend" au
fur et à mesure de son utilisation en s'adaptant aux bandes et aux fréquences. Vous pouvez également démarrer un
cycle d'accordage manuellement si nécessaire.
SPECIFICATIONS
- De 0,1 à 120 watts de puissance de crête SSB et CW, 30 watts en mode PSK et numérique, et 100 watts sur 6 mètres.
- 16 000 mémoires pour le changement instantané de fréquence et de bande.
- Temps d'accord : 0,1 à 5 secondes d'accord complet, 0,1 seconde d'accord en mémoire.
- Couverture de 1,6 à 54,0 MHz. Capteur de fréquence intégré.
