Raccordement d'un téléviseur (suite)
SD-AT50H
DX-AT50H
FRANÇAIS

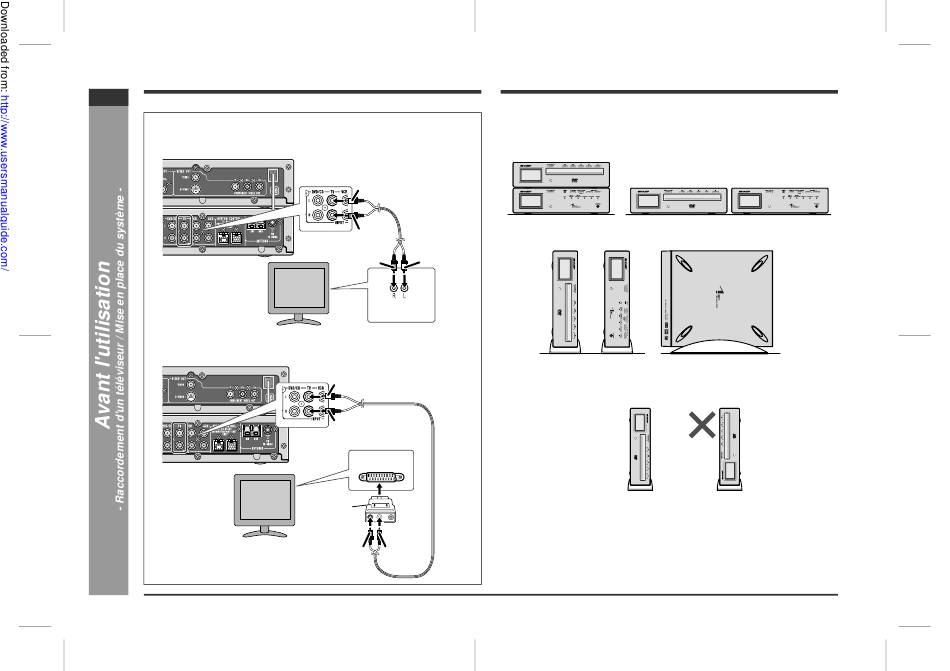

Pour écouter le son de télé à travers les enceintes du système:
Avec un câble audio, on peut écouter le son de télé via ce système.
(Aucun câble audio n'est pas fourni. S'en procurer un vendu dans le commerce.)
Raccordement avec l'adaptateur SCART:
Télé
F-15
Blanc
Vers les prises
d'entrée audio
Câble audio
(non fourni)
Rouge
Rouge
Blanc
Vers les prises
de sortie audio
Télé
Blanc
Vers les prises
d'entrée audio
Rouge
Câble audio
(non fourni)
Vers la prise
SCART
Adaptateur
OUT
SCART (OUT) R AUDIO L VIDEO
Vers les prises
de sortie audio
Rouge Blanc
Mise en place du système
! Mise en place de l'unité de commande AV
et du lecteur DVD
On peut les placer l'un sur l'autre ou côte à côte.
Avec les pieds fournis, chaque élément peut être installé verticalement.
Attention:
Pour installer le lecteur DVD verticalement, l'afficheur devra se situer en haut.
Installé verticalement, le lecteur DVD ne peut pas reproduire un disque de 8 cm.
Correct
Notes:
" Si l'afficheur du lecteur DVD se trouve en bas, le disque peut tomber ou peut refu-
ser de sortir.
" Pendant la lecture d'un disque, éviter de modifier l'installation (verticale ou hori-
zontale). Le disque risque d'être rayé.
