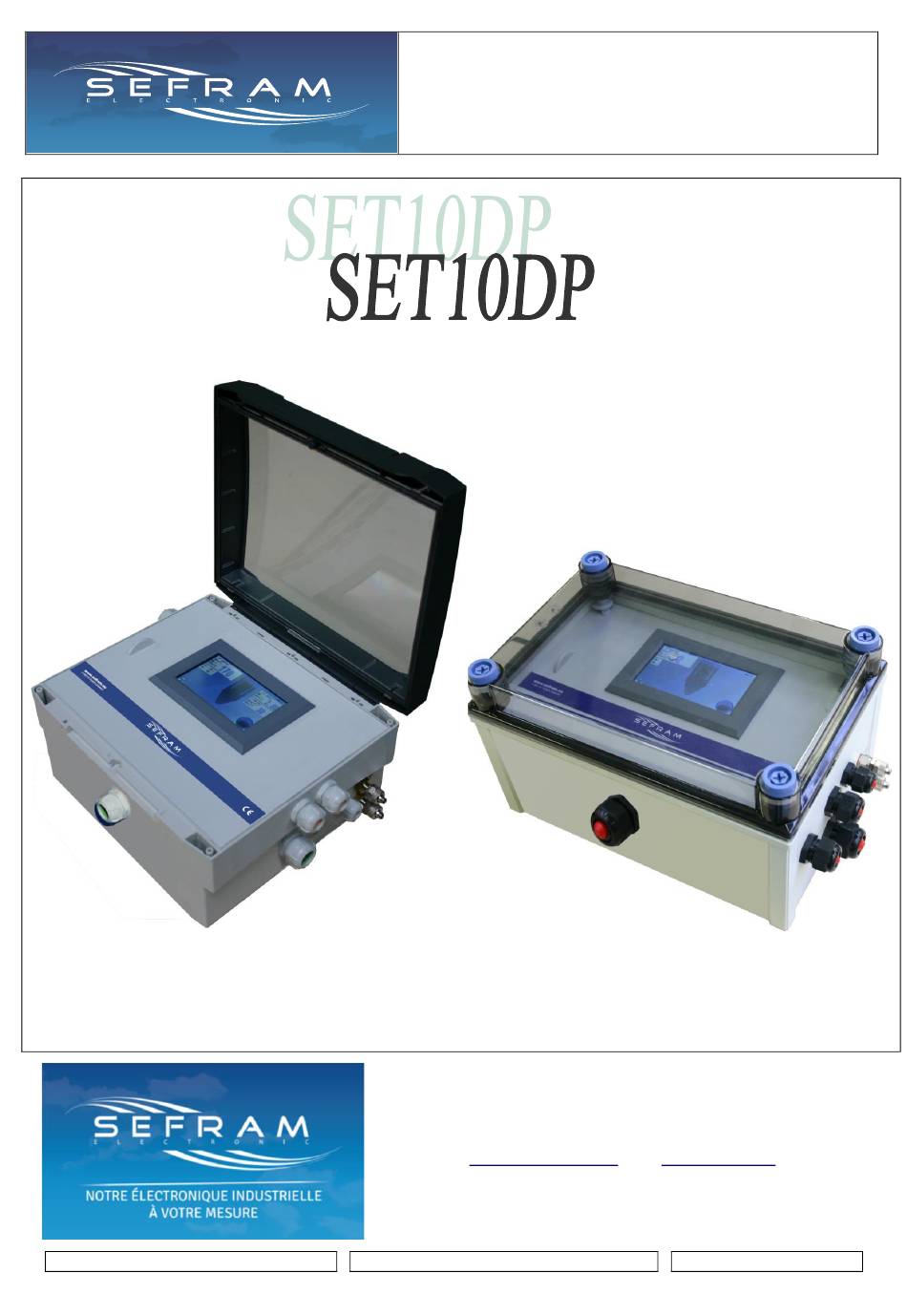

- Page 1 Version non ATEX Version ATEX Boitier ABS Boitier PC PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0491.0720 Page 1 sur 31...
-
Page 2: Table Des Matières
SEQUENCEUR AVEC PRESSOSTAT SOMMAIRE : DESCRIPTION : Page Le SET10DP est un appareil paramétrable pour le contrôle et l’automatisation intégrale d’équipements de dépoussiérage dont le - DESCRIPTION décolmatage est assuré par injection d’air comprimé. - CARACTERISTIQUES peut assurer différentes fonctions : séquence... -
Page 3: Caracteristiques
SEQUENCEUR AVEC PRESSOSTAT CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : Selon version : 10 % 50-60 Hz 115V/230V 10 % 50-60 Hz 24V/48V - Consommation (courant nominal) maximum : 5VA + consommation des EV - Protections : Par fusibles 5x20mm (voir tableau 1) Selon tension d’alimentation (voir tableau 1) - Tension électrovannes:... -
Page 4: Encombrement Et Fixation
SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION (VERSION NON ATEX): face avant, côté droit et côté gauche : Prise pression dP + (côté air sale) Raccord pour tube 6/8mm Prise pression dP - (côté air propre) Raccord pour tube 6/8mm ISO16 : sortie 4-20mA dP ISO20b : sorties relais ISO16b : entrée TOR I1 ISO16b : entrée TOR I2... - Page 5 SEQUENCEUR AVEC PRESSOSTAT dessous du coffret: version par câbles individuels (1 commun + 1 terre par EV) 10xISO16 version par câble multiconducteurs (1 commun + 1 terre pour 10 EV) 1xISO25 version par câbles multiconducteurs si version avec possibilité de raccordement de deux EV par sortie si version...
- Page 6 SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION (VERSION ATEX): Uniquement version Pmax EV=25VA face avant, côté droit et côté gauche : Sur le dessous du coffret : Zone raccordement EV voir page suivante alimentation sorties relais sortie 4-20mA dP Entrée TOR I2 Entrée TOR I1 Prise pression dP - (côté...
- Page 7 SEQUENCEUR AVEC PRESSOSTAT version par câbles individuels (1 commun + 1 terre par EV) 10xISO16 version par câble multiconducteurs (1 commun + 1 terre pour 10 EV) 1xISO25 Capacité de serrage des PE : Identifier les presse étoupes utilisés par les marquages sur les presse étoupe et consulter la capacité de serrage des presse étoupes inscrite dans les instructions du fabriquant des presse étoupe (document fourni avec la notice + instructions ATEX).
-
Page 8: Protections
SEQUENCEUR AVEC PRESSOSTAT PROTECTIONS : Tableau 1 : Tension d’alimentation/Tension électrovannes/Fusibles Si version, Pmax EV : 25VA Tension d’alimentation 230VAC 115VAC Tension électrovannes 230VAC 48VAC 24VAC 115VAC 48VAC 24VAC Calibre fusible F1 Calibre fusible F2 Calibre fusible F3 Tension d’alimentation 48VAC 24VAC Tension électrovannes... - Page 9 SEQUENCEUR AVEC PRESSOSTAT CHOIX TENSIONS : Il est possible en fonction de la version du coffret de paramétrer différemment la tension d’alimentation et la tension des électrovannes de celle effectuée par défaut en usine répondant à la version commandée. Attention : l’appareil doit être hors tension.
- Page 10 SEQUENCEUR AVEC PRESSOSTAT Cavalier sur : S4 / S5 / S6 230VAC / 24VAC 230VAC / 48VAC Rien sur : S1 / S2 / S3 Cavalier sur : S3 / S5 / S6 115VAC / 24VAC 115VAC / 48VAC Rien sur : S1 / S2 / S4 ATTENTION : Une modification de la tension d’alimentation et/ou tension électrovanne nécessite de mettre à...
-
Page 11: Raccordements
SEQUENCEUR AVEC PRESSOSTAT RACCORDEMENTS : Les raccordements doivent se faire hors tension. Les bornes de raccordement sont accessibles après démontage du panneau avant du coffret. Selon la configuration de l’appareil, certaines bornes peuvent ne pas être présentes. Les conducteurs des câbles seront souples et auront une section comprise entre 0,5 et 1,5 mm Alimentation de l’appareil : L’alimentation de l’appareil se raccorde dans la partie haute, à... - Page 12 SEQUENCEUR AVEC PRESSOSTAT Entrées TOR / Sorties relais / sortie 4-20mA: Ces raccordements sont situés sur la partie droite de la carte : Sortie 4-20mA pour enregistreur, indicateur, etc. charge maxi : 500 ohms Sortie relais K2 : Réponse de marche de décolmatage Sortie relais K1 : Report défaut/alarme...
- Page 13 SEQUENCEUR AVEC PRESSOSTAT Sorties EV : Ces raccordements sont situés en bas et au centre de la carte : Si version jusqu’à 10 sorties EV par câble individuels (1 commun + terre par EV) : Raccordement des sorties Electrovannes 1 à 10 10x commun EV 10x terre EV Si version jusqu’à...
- Page 14 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 10 sorties EV par câble multiconducteurs Et si version avec possibilité de raccordement de deux EV par sortie si version pmax EV: 45VA (2 communs + 2 terres pour 2x10 EV) : commun EV terre EV Raccordement des sorties électrovannes 1 à...
-
Page 15: Interface Utilisateur
SEQUENCEUR AVEC PRESSOSTAT INTERFACE UTILISATEUR : L’interface utilisateur est réalisée avec l’écran en face avant du coffret. Celui-ci est tactile. A la mise sous tension, le logo de la société est affiché 3 secondes puis la page principale s’affiche. Pour activer une fonction ou accéder au réglage d’un paramètre : appuyer sur la zone correspondante. Remarque : un retour automatique à... - Page 16 SEQUENCEUR AVEC PRESSOSTAT 3 : Affichage de l’état de l’ordre de marche dP. Gris : si l’ordre de marche dP est absent (si la mesure est inférieure au seuil Mini). Vert : si l’ordre de marche dP est présent (si la mesure est supérieure au seuil Maxi). Remarques : l’ordre dP est temporisé...
-
Page 17: Page Mesure Perte De Charge Dp
SEQUENCEUR AVEC PRESSOSTAT Page mesure perte de charge dP : Cette page est accessible depuis la page principale en appuyant sur la zone « affichage de la mesure dP » 1 : Graphique de la mesure de la perte de charge dP. Visualisation des 430 derniers points fonctionnement de l’appareil (1 nouveau point est ajouté... -
Page 18: Page Informations Séquenceur
SEQUENCEUR AVEC PRESSOSTAT Page informations séquenceur : 1 : Affichage du numéro de la dernière EV activée. Remarque : s’il n’y a pas encore eu de cycle de décolmatage depuis la mise sous tension de l’appareil, indication : 0 2 : Affichage du numéro de la prochaine EV qui sera activé. 3 : Information sur l’état du cycle de décolmatage. -
Page 19: Page Menu Général
SEQUENCEUR AVEC PRESSOSTAT Page menu général : 1 : Si appui sur cette zone : retour vers la page principale. 2 : Si appui sur cette zone : saut vers la page « sécurité ». 3 : Si appui sur cette zone : saut vers la page « langage ». 4 : Si appui sur cette zone : saut vers la page «... -
Page 20: Page Niveaux De Sécurité
SEQUENCEUR AVEC PRESSOSTAT Page niveaux de sécurité : Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou la modification de certains paramètres sont possibles en fonction du niveau de protection sur lequel on se trouve. -
Page 21: Page Menu Paramétrage
SEQUENCEUR AVEC PRESSOSTAT Page menu paramétrage: Le paramétrage des fonctions de l’appareil est organisé en plusieurs pages. Les paramètres d’une fonction sont regroupés dans une page distincte. 1 : Si appui sur cette zone : accès aux paramètres du séquenceur. 2 : Si appui sur cette zone : accès aux paramètres liés à... -
Page 22: Page Paramètres Séquenceur
SEQUENCEUR AVEC PRESSOSTAT Page paramètres séquenceur: 1 : T1 : temps d’impulsion sur une EV de décolmatage. Réglable de 3 à 255 1/100ème de seconde (accessible en niveau 1 ou supérieur). 2 : T2 : temps de repos entre deux impulsions d’EV de décolmatage. Réglable de 1 à... -
Page 23: Page Paramètres Perte De Charge Dp
SEQUENCEUR AVEC PRESSOSTAT Page paramètres perte de charge DP: 1 : Choix si l’ordre dP intervient ou non dans l’ordre de décolmatage (accessible en niveau 1 ou supérieur). « Avec dP » : le décolmatage est dépendant de l’ordre dP. «... -
Page 24: Page Paramètres Sortie 4-20Ma Dp
SEQUENCEUR AVEC PRESSOSTAT Page paramètres sortie 4-20mA dP: Si l’appareil est équipé de la sortie 4-20mA pour le report de la mesure de la perte de charge dP, cette page permet de définir l’échelle de cette sortie. La sortie est à 4mA si la mesure perte de charge dP=0 daPa. La sortie est à... -
Page 25: Page Paramètres Air Comprimé A/C
SEQUENCEUR AVEC PRESSOSTAT Page paramètres air comprimé A/C: le contrôle de l’air comprimé se fait par l’entrée TOR I2 (par raccordement d’un pressostat air comprimé extérieur) 1 : Choix du contrôle ou non de la présence d’air comprimé hors cycle de décolmatage (accessible en niveau 1 ou supérieur) Contrôle OK si entrée A/C (I2) présente (=1). -
Page 26: Page Paramètres Ventilateur
SEQUENCEUR AVEC PRESSOSTAT Page paramètres ventilateur: L’appareil peut détecter l’arrêt du ventilateur par deux moyens : par l’entrée TOR ordre de marche (I1) ou par la mesure de la perte de charge dP. Au passage de l’état marche ventilateur à l’état arrêt ventilateur : le nombre de cycles de décolmatage sont effectués. -
Page 27: Page Marche Manuelle
SEQUENCEUR AVEC PRESSOSTAT Page marche manuelle : 1 : Réglage d’un nombre de cycles à effectuer en marche manuelle Les cycles de décolmatage en marche manuelle sont effectués indépendamment de l’entrée I1, de la mesure de la perte de charge dP, de l’entrée I2. La valeur se décompte au fur et à... -
Page 28: Page Infos Système
SEQUENCEUR AVEC PRESSOSTAT Page infos système : 1 : Indication du numéro de série de l’appareil 2 : Indication de la version du software de la carte unité centrale. 3 : Indication de la version du software de la carte interface utilisateur. 4 : Indication du nom du produit. -
Page 29: Defauts
SEQUENCEUR AVEC PRESSOSTAT DEFAUTS : L’indication des défauts est faite sur la page principale Si plusieurs défauts sont présents, ils sont empilés et affichés par ordre des électrovannes croissant. Le réarmement manuel du défaut affiché entraine l’affichage de l’éventuel suivant. Contrôle défaut électrique : Lors de l’activation d’une EV, l’appareil contrôle le courant consommé. -
Page 30: Precautions
FRANCE CONFORMITE : Le coffret SET10DP est conforme aux directives européennes en vigueur (directives CEM, BT, ATEX) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à... -
Page 31: Instructions Generales De
+la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises normes en vigueur les plus récentes.
