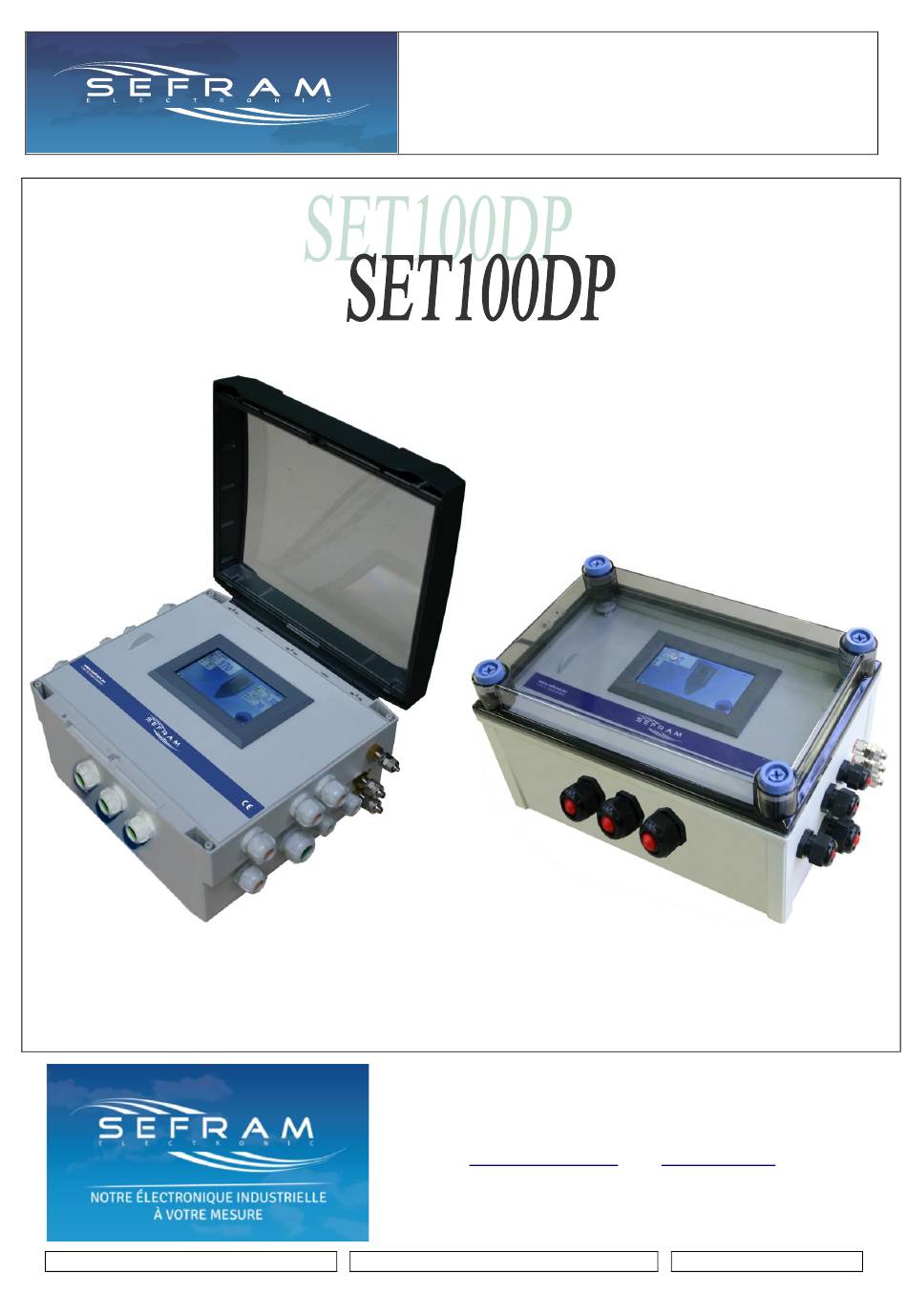

- Page 1 Version non ATEX Version ATEX Boitier ABS Boitier PC PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0483.0322 Page 1 sur 43...
-
Page 2: Table Des Matières
SEQUENCEUR AVEC PRESSOSTAT SOMMAIRE : DESCRIPTION : Page Le SET100DP est un appareil paramétrable pour le contrôle et l’automatisation intégrale d’équipements de dépoussiérage dont le - DESCRIPTION décolmatage est assuré par injection d’air comprimé. - CARACTERISTIQUES peut assurer différentes fonctions : séquence... -
Page 3: Caracteristiques
SEQUENCEUR AVEC PRESSOSTAT CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : selon version: 10 % 50-60 Hz 115V/230V 10 % 50-60 Hz 24V/48V - Consommation (courant nominal) maximum : 5VA + consommation des EV - Protections : Par fusibles 5x20mm (voir tableau 1) Selon tension d’alimentation (voir tableau 1) - Tension électrovannes: 24V/48V/115V/230V... - Page 4 SEQUENCEUR AVEC PRESSOSTAT MESURE DE LA PERTE DE CHARGE dP : - Échelle 0-500 daPa Précision affichage : 1 daPa - Pression maxi 1400 mbar 1.5% sur l’échelle maxi capteur (100 mbar) - précision → de 0 à 50°C cette précision prend en compte la linéarité, l’hystérésis, les effets de la température et de la répétitivité...
-
Page 5: Encombrement Et Fixation
SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION (version non ATEX) : Coffret principal / face avant, côté droit et côté gauche : Prise pression dP + (côté air sale) Raccord pour tube 6/8mm Prise pression dP - (côté air propre) Raccord pour tube 6/8mm Prise pression air comprimé... - Page 6 SEQUENCEUR AVEC PRESSOSTAT Coffret principal ou coffret extension EV / dessous du coffret: version par câble individuel (1 commun + terre par EV) 18xISO16 version par câble multiconducteurs (3 communs + 3 terres pour 3x6 EV) 3xISO20b version par câbles multiconducteurs si version avec possibilité...
- Page 7 SEQUENCEUR AVEC PRESSOSTAT Coffret extension EV : ISO20 : alimentation ISO16b : entrée com extension ISO16b : sortie com extension Sur le dessous du coffret : Zone raccordement EV voir page précédente Coffret principal ou coffret extension EV / derrière du coffret: Notice Technique FI 72.0483.0322 Page 7 sur 43...
- Page 8 SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION (version ATEX) : Uniquement en version Pmax EV=25VA Coffret principal / face avant, côté droit et côté gauche : Sur le dessous du coffret : Zone raccordement EV voir page suivante alimentation com extension com CDM com client Prise pression dP -...
- Page 9 SEQUENCEUR AVEC PRESSOSTAT Coffret principal ou coffret extension EV / dessous du coffret: version par câble individuel (1 commun + terre par EV) 18xISO16 version par câble multiconducteurs (3 communs + 3 terres pour 3x6 EV) 3xISO25 Capacité de serrage des PE : Identifier les presse étoupes utilisés par les marquages sur les presse étoupe et consulter la capacité...
- Page 10 SEQUENCEUR AVEC PRESSOSTAT Coffret extension / face avant, côté droit et côté gauche : (note : face dessous → identique au coffret principal) alimentation entrée com extension sortie com extension Notice Technique FI 72.0483.0322 Page 10 sur 43...
-
Page 11: Protections
SEQUENCEUR AVEC PRESSOSTAT PROTECTIONS : Tableau 1 : Tension d’alimentation/Tension électrovannes/Fusibles Si version, Pmax EV : 25VA Tension d’alimentation 230VAC 115VAC Tension électrovannes 230VAC 48VAC 24VAC 115VAC 48VAC 24VAC Calibre fusible F1 Calibre fusible F2 Calibre fusible F3 Tension d’alimentation 48VAC 24VAC Tension électrovannes... - Page 12 SEQUENCEUR AVEC PRESSOSTAT CHOIX TENSIONS : Il est possible en fonction de la version du coffret de paramétrer différemment la tension d’alimentation et la tension des électrovannes de celle effectuée par défaut en usine répondant à la version commandée. Attention : l’appareil doit être hors tension.
- Page 13 SEQUENCEUR AVEC PRESSOSTAT Cavalier sur : S4 / S5 / S6 230VAC / 24VAC 230VAC / 48VAC Rien sur : S1 / S2 / S3 Cavalier sur : S3 / S5 / S6 115VAC / 24VAC 115VAC / 48VAC Rien sur : S1 / S2 / S4 ATTENTION : Une modification de la tension d’alimentation et/ou tension électrovanne nécessite de mettre à...
-
Page 14: Raccordements
SEQUENCEUR AVEC PRESSOSTAT RACCORDEMENTS : Les raccordements doivent se faire hors tension. Les bornes de raccordement sont accessibles après démontage du panneau avant du coffret. Selon la configuration de l’appareil, certaines bornes peuvent ne pas être présentes. Les conducteurs des câbles seront souples et auront une section comprise entre 0,5 et 1,5 mm Alimentation de l’appareil : L’alimentation de l’appareil se raccorde dans la partie haute, à... - Page 15 SEQUENCEUR AVEC PRESSOSTAT Entrées TOR / Sorties relais / sortie 4-20mA: Ces raccordements sont situés sur la partie droite de la carte : Sortie 4-20mA Air comprimé pour enregistreur, indicateur, etc. charge maxi : 500 ohms Sortie 4-20mA pour enregistreur, indicateur, etc.
- Page 16 SEQUENCEUR AVEC PRESSOSTAT Sorties EV : Ces raccordements sont situés en bas et au centre de la carte : Si version jusqu’à 18 EV par câble individuels (1 commun + terre par EV) : Raccordement des sorties Electrovannes 1 à 18 18x commun EV 18x terre EV Si version jusqu’à...
- Page 17 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 18 sorties EV par câble multiconducteurs Et si version avec possibilité de raccordement de deux EV par sortie si version pmax EV: 45VA (6 communs + 6 terres pour 6x6 EV) : 6x commun EV 6x terre EV lectrovannes 1 à...
- Page 18 SEQUENCEUR AVEC PRESSOSTAT Câblages entre boite principale et boitiers d’extension EV : Jusqu’à 8 boites d’extension EV peuvent être connectées à la boite principale afin d’étendre le nombre d’électrovannes. Chaque boite d’extension est numérotée de 1 à 8 grâce à une roue codeuse. Sur chaque extension : placer la flèche de la roue codeuse en face du numéro associé...
-
Page 19: Interface Utilisateur
SEQUENCEUR AVEC PRESSOSTAT INTERFACE UTILISATEUR : L’interface utilisateur est réalisée avec l’écran en face avant du coffret. Celui-ci est tactile. A la mise sous tension, le logo de la société est affiché 3 secondes puis la page principale s’affiche. Pour activer une fonction ou accéder au réglage d’un paramètre : appuyer sur la zone correspondante. Remarque : un retour automatique à... - Page 20 SEQUENCEUR AVEC PRESSOSTAT 3 : Affichage de l’état de l’ordre de marche dP. Gris : si l’ordre de marche dP est absent (si la mesure est inférieure au seuil Mini). Vert : si l’ordre de marche dP est présent (si la mesure est supérieure au seuil Maxi). Remarques : l’ordre dP est temporisé...
-
Page 21: Page Mesure Perte De Charge Dp
SEQUENCEUR AVEC PRESSOSTAT 15 : Si présence d’un défaut : ce sigle rouge « attention » est clignotant 16 : Si présence d’un défaut : un appui sur cette zone permet le réarmement du défaut affiché. 17 : Si présence d’un défaut : un appui sur cette zone permet le réarmement de tous les défauts. 18 : Si présence d’un défaut : affichage du type de défaut (voir paragraphe défauts) Page mesure perte de charge dP : Cette page est accessible depuis la page principale en appuyant sur la zone «... -
Page 22: Page Mesure Air Comprimé A/C
SEQUENCEUR AVEC PRESSOSTAT Page mesure air comprimé A/C : Cette page est accessible depuis la page principale en appuyant sur la zone « affichage de la mesure A/C » 1 : Graphique de la mesure de l’air comprimé A/C. Visualisation des 430 derniers points fonctionnement de l’appareil (1 nouveau point est ajouté selon la valeur de l’avance réglé). -
Page 23: Page Rejet Cdm
SEQUENCEUR AVEC PRESSOSTAT Page rejet CDM : Cette page est accessible depuis la page principale en appuyant sur la zone « affichage rejet CDM » 1 : Graphique du rejet CDM. Visualisation des 430 derniers points fonctionnement de l’appareil (1 nouveau point est ajouté selon la valeur de l’avance réglé). -
Page 24: Page Informations Séquenceur
SEQUENCEUR AVEC PRESSOSTAT Page informations séquenceur : 1 : Affichage du numéro de la dernière EV activée. Remarque : s’il n’y a pas encore eu de cycle de décolmatage depuis la mise sous tension de l’appareil, indication : 0 2 : Affichage du numéro de la prochaine EV qui sera activé. 3 : Information sur l’état du cycle de décolmatage. -
Page 25: Page Menu Général
SEQUENCEUR AVEC PRESSOSTAT Page menu général : 1 : Si appui sur cette zone : retour vers la page principale. 2 : Si appui sur cette zone : saut vers la page « sécurité ». 3 : Si appui sur cette zone : saut vers la page « langage ». 4 : Si appui sur cette zone : saut vers la page «... -
Page 26: Page Niveaux De Sécurité
SEQUENCEUR AVEC PRESSOSTAT Page niveaux de sécurité : Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou la modification de certains paramètres sont possibles en fonction du niveau de protection sur lequel on se trouve. -
Page 27: Page Menu Paramétrage
SEQUENCEUR AVEC PRESSOSTAT Page menu paramétrage: Le paramétrage des fonctions de l’appareil est organisé en plusieurs pages. Les paramètres d’une fonction sont regroupés dans une page distincte. 1 : Si appui sur cette zone : accès aux paramètres du séquenceur. 2 : Si appui sur cette zone : accès aux paramètres liés à... -
Page 28: Page Paramètres Séquenceur
SEQUENCEUR AVEC PRESSOSTAT Page paramètres séquenceur: 1 : T1 : temps d’impulsion sur une EV de décolmatage. Réglable de 3 à 255 1/100ème de seconde (accessible en niveau 1 ou supérieur). 2 : T2 : temps de repos entre deux impulsions d’EV de décolmatage. Réglable de 1 à... -
Page 29: Page Paramètres Perte De Charge Dp
SEQUENCEUR AVEC PRESSOSTAT Page paramètres perte de charge DP: 1 : Choix si l’ordre dP intervient ou non dans l’ordre de décolmatage (accessible en niveau 1 ou supérieur). « Avec dP » : le décolmatage est dépendant de l’ordre dP. «... -
Page 30: Page Paramètres Sortie 4-20Ma Dp
SEQUENCEUR AVEC PRESSOSTAT Page paramètres sortie 4-20mA dP: Si l’appareil est équipé de la sortie 4-20mA pour le report de la mesure de la perte de charge dP, cette page permet de définir l’échelle de cette sortie. La sortie est à 4mA si la mesure perte de charge dP=0 daPa. La sortie est à... -
Page 31: Page Paramètres Air Comprimé A/C
SEQUENCEUR AVEC PRESSOSTAT Page paramètres air comprimé A/C: Deux cas sont possibles selon que l’appareil est équipé d’un capteur pour la mesure de l’air comprimé ou non Si l’appareil ne dispose pas du capteur permettant la mesure air comprimé A/C, le contrôle de l’air comprimé peut se faire uniquement par l’entrée TOR I2 Si l’appareil dispose du capteur permettant la mesure air comprimée A/C, le contrôle de l’air comprimé... - Page 32 SEQUENCEUR AVEC PRESSOSTAT 4 : Choix du contrôle ou non de la consommation d’air comprimé lors d’un tir de décolmatage (accessible en niveau 1 ou supérieur) Le contrôle consommation se fait pendant le tir et pendant le temps de repos entre deux tirs Si contrôle par mesure A/C : contrôle OK si mesure<seuil fonctionnement ou si la mesure a chuté...
-
Page 33: Page Paramètres Sortie 4-20Ma A/C
SEQUENCEUR AVEC PRESSOSTAT Page paramètres sortie 4-20mA A/C: Si l’appareil est équipé de la sortie 4-20mA pour le report de la mesure de l’air comprimé, cette page permet de définir l’échelle de cette sortie. La sortie est à 4mA si la mesure air comprimé A/C=0.0 Bar. La sortie est à... -
Page 34: Page Paramètres Ventilateur
SEQUENCEUR AVEC PRESSOSTAT Page paramètres ventilateur: L’appareil peut détecter l’arrêt du ventilateur par deux moyens : par l’entrée TOR ordre de marche (I1) ou par la mesure de la perte de charge dP. Au passage de l’état marche ventilateur à l’état arrêt ventilateur : le nombre de cycles de décolmatage sont effectués. -
Page 35: Page Paramètres Contrôle Rejet Cdm
SEQUENCEUR AVEC PRESSOSTAT Page paramètres contrôle rejet CDM: 1 : Réglage du paramètre « n1 » du contrôleur de rejet CDM de 2 à 33 (accessible en niveau 1 ou supérieur) n1 x PR=ALERTE (voir notice CDM) 2 : Réglage du paramètre « n2 » du contrôleur de rejet CDM de 2 à 33 (accessible en niveau 1 ou supérieur) n2 x PR=ALARME (voir notice CDM) 3 : Réglage du paramètre «... -
Page 36: Page Paramètres Extension Ev
SEQUENCEUR AVEC PRESSOSTAT Page paramètres extension EV: Cette page permet de définir la répartition des électrovannes sur les différentes boites d’EV de l’installation. 1 : Réglage du nombre de boites d’extension EV de 0 à 8 (accessible en niveau 1 ou supérieur) 0 si l’installation ne dispose pas de boites d’extension EV : dans ce cas uniquement une boite principale. -
Page 37: Page Paramètres Com Client
SEQUENCEUR AVEC PRESSOSTAT Page paramètres COM client: Cette page permet de définir les caractéristiques de la communication client Modbus. 1 : Réglage de l’identifiant de 1 à 247 (accessible en niveau 1 ou supérieur) 2 : Réglage de la vitesse (accessible en niveau 1 ou supérieur) 2400, 4800, 9600, 19200, 38400, 57600 ou 115200 3 : Réglage du type (accessible en niveau 1 ou supérieur) «... -
Page 38: Page Marche Manuelle
SEQUENCEUR AVEC PRESSOSTAT Page marche manuelle : 1 : Réglage d’un nombre de cycles à effectuer en marche manuelle Les cycles de décolmatage en marche manuelle sont effectués indépendamment de l’entrée I1, de la mesure de la perte de charge dP, de l’entrée I2, de la mesure air comprimée A/C. La valeur se décompte au fur et à... -
Page 39: Page Infos Système
SEQUENCEUR AVEC PRESSOSTAT Page infos système : 1 : Indication du numéro de série de l’appareil 2 : Indication de la version du software de la carte unité centrale. 3 : Indication de la version du software de la carte interface utilisateur. 4 : Indication du nom du produit. -
Page 40: Defauts
SEQUENCEUR AVEC PRESSOSTAT DEFAUTS : L’indication des défauts est faite sur la page principale Si plusieurs défauts sont présents, ils sont empilés et affichés par ordre des électrovannes croissant. Le réarmement manuel du défaut affiché entraine l’affichage de l’éventuel suivant. Contrôle défaut électrique : Lors de l’activation d’une EV, l’appareil contrôle le courant consommé. -
Page 41: Entrees Tor
SEQUENCEUR AVEC PRESSOSTAT ENTREES TOR : Entrée I1 : ordre de marche Cette entrée doit être présente (=1) pour autoriser le décolmatage (sauf en cas de marche manuelle ou marche forcée). Entrée I2 : contrôle air comprimé A/C Cette entrée doit être présente (=1) pour autoriser le décolmatage (si contrôle air comprimé par entrée A/C). -
Page 42: Precautions
FRANCE CONFORMITE : Le coffret SET100DP est conforme aux directives européennes en vigueur (directives CEM, BT, ATEX) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à... -
Page 43: Instructions Generales De
+la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises normes en vigueur les plus récentes.
