- Page 1 SEQUENCEUR AVEC PRESSOSTAT PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0399.1118 Page 1 sur 13...
-
Page 2: Table Des Matières
SEQUENCEUR AVEC PRESSOSTAT SOMMAIRE : DESCRIPTION : Le SF4DP est un séquenceur permettant la commande et le contrôle Page d’équipement de dépoussiérage. - DESCRIPTION Il est équipé de la mesure de pression différentielle ou relative (perte - CARACTERISTIQUES de charge). -
Page 3: Caracteristiques
SEQUENCEUR AVEC PRESSOSTAT CARACTERISTIQUES : VERSION ALIMENTATION 100-240VAC - Tension d’alimentation (tension nominale) : 100 à 240V 50-60 Hz - Consommation (courant nominal) maximale : 0.7A (si alimenté en 100V 0.3A (si alimenté en 240V – - Protection : Alimentation auto-protégée contre surintensités... -
Page 4: Presentation De La

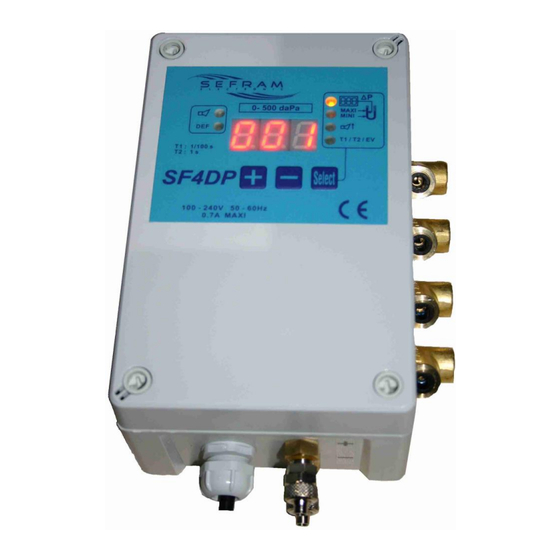

SEQUENCEUR AVEC PRESSOSTAT PRESENTATION DE LA FACE AVANT : VERSION ALIMENTATION 100-240VAC Signalisation Menu réglage des paramètres VERSION ALIMENTATION 24VDC Signalisation Menu réglage des paramètres Notice Technique FI 72.0399.1118 Page 4 sur 13... -
Page 5: Reglages Et
SEQUENCEUR AVEC PRESSOSTAT REGLAGES ET FONCTIONNEMENT : Le réglage des différents paramètres se fait comme suit : - Appuyer sur la touche « SELECT » jusqu’à ce que la led jaune « menu » s’allume en face du paramètre à régler et agir sur les touches «... -
Page 6: La Signalisation En
SEQUENCEUR AVEC PRESSOSTAT 6) Réglage T2: Temps de repos entre deux sorties (en secondes). 7) Réglage nombre de sorties Nb de voies dans le cycle de décolmatage Fonctionnement du séquenceur : Condition pour que le décolmatage démarre : o Ordre DP présent Si perte de l’ordre DP, le séquenceur termine le cycle en cours puis s’arrête. -
Page 7: Raccordements
SEQUENCEUR AVEC PRESSOSTAT RACCORDEMENTS : Les raccordements doivent se faire hors tension. Les bornes de raccordement sont accessibles après démontage du couvercle. Les conducteurs des câbles seront souples et auront une section comprise entre 0,5 et 1,5 mm VERSION ALIMENTATION 100-240VAC Raccordement des sorties électrovannes (voir ci-après) - Page 8 SEQUENCEUR AVEC PRESSOSTAT Raccordement des sorties électrovannes : Version câble multiconducteur Version câbles individuels Notice Technique FI 72.0399.1118 Page 8 sur 13...
-
Page 9: Encombrement Et
SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION : Version avec pilotes intégrés : Raccords pour tube 6/8mm Note : PE ISO16b : Ø câble 5 à 10 mm Raccords rapides pour tube 4/6mm + : côté air sale - : côté air propre Notice Technique FI 72.0399.1118 Page 9 sur 13... - Page 10 SEQUENCEUR AVEC PRESSOSTAT Version raccordement EV par câbles individuels : Raccords pour tube 6/8mm Note : PE ISO16 : Ø câble 4 à 8 mm PE ISO16b : Ø câble 5 à 10 mm + : côté air sale - : côté air propre Notice Technique FI 72.0399.1118 Page 10 sur 13...
- Page 11 SEQUENCEUR AVEC PRESSOSTAT Version raccordement EV par câble multiconducteurs : Raccords pour tube 6/8mm Note : PE ISO16b : Ø câble 5 à 10 mm PE ISO20 : Ø câble 7.5 à 13 mm + : côté air sale - : côté air propre Notice Technique FI 72.0399.1118 Page 11 sur 13...
-
Page 12: Precautions
SEQUENCEUR AVEC PRESSOSTAT PRECAUTIONS : Eviter l’entrée d’air poussiéreux aux prises de pression. Prendre les précautions nécessaires pour satisfaire aux caractéristiques de l’appareil (pression maxi, etc.). Pour conditions d’exploitation particulières : nous consulter Les interventions doivent toujours être réalisées par un personnel dûment qualifié ETALONNAGE : L’appareil sort de nos ateliers, taré... -
Page 13: Instructions
été intégré de façon conforme, satisfait à l’ensemble directives, Les appareils Sefram sont conçus pour être montés, service utilisés conformément législations, ordonnances et normes en vigueur les plus caractéristiques reprises dans la notice technique. récentes.
