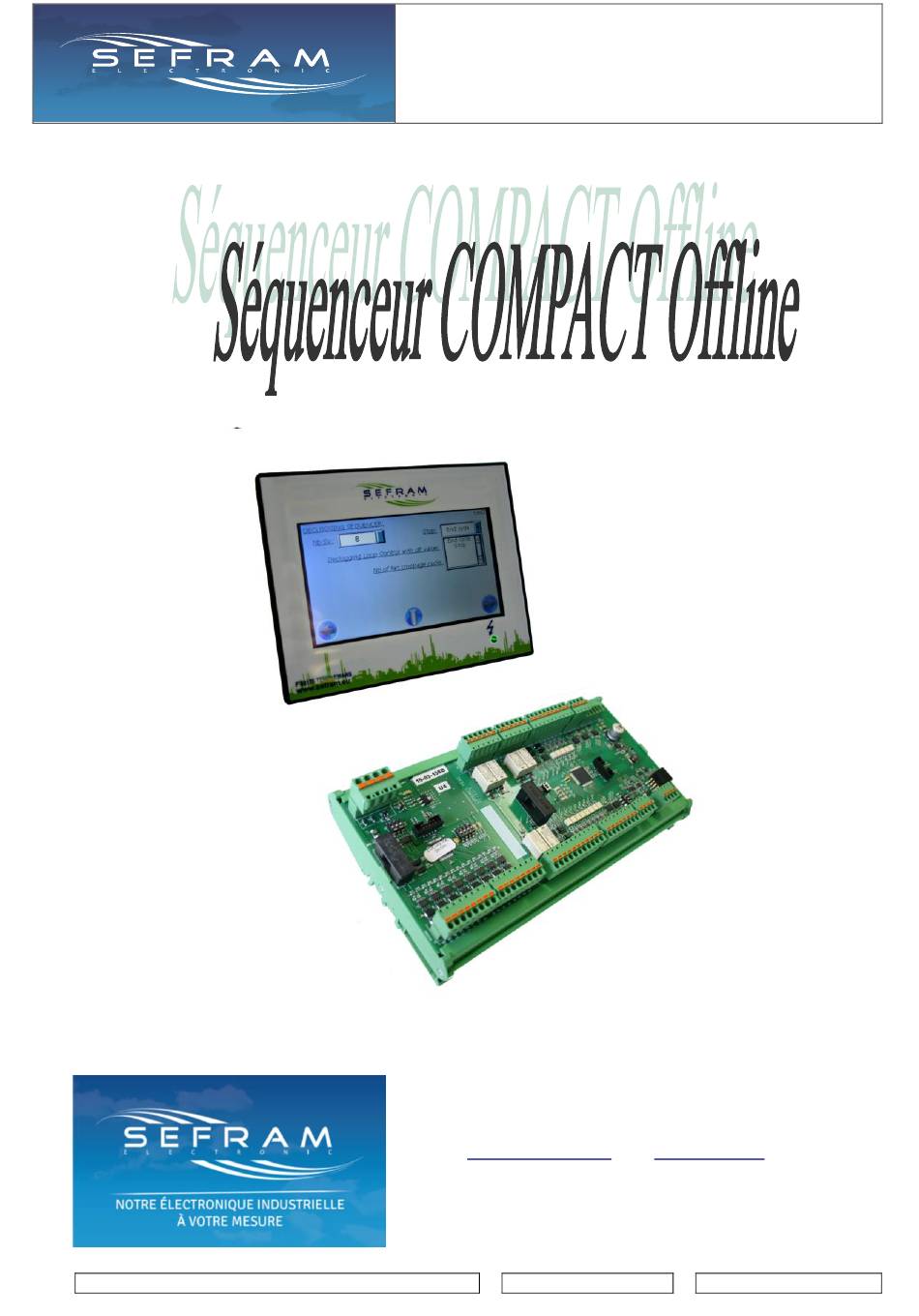

- Page 1 Séquenceur COMPACT PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0550.0719 Page 1 sur 36...
-
Page 2: Table Des Matières

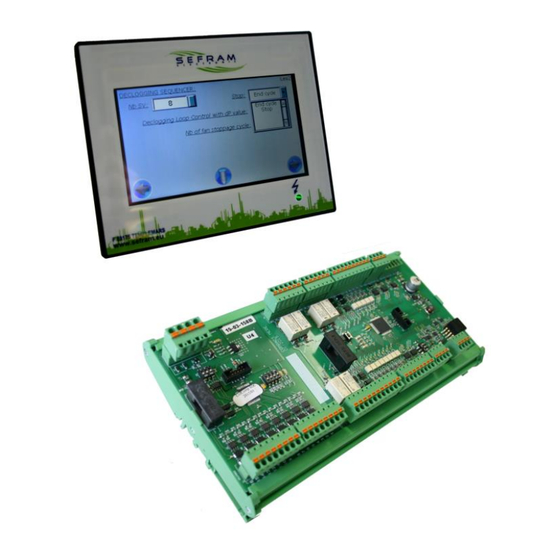

Séquenceur COMPACT SOMMAIRE GENERALITES GENERALITES Page 2 Le séquenceur COMPACT est un appareil paramétrable pour le contrôle et l’automatisation intégrale d’équipements de CARACTERISTIQUES Page 3 dépoussiérage dont le décolmatage est assuré par injection d’air PROTECTION Page 4 comprimé. PRESENTATION Le contrôle permanent de la pression différentielle assure un DE L’INTERFACE UTILISATEUR... -
Page 3: Caracteristiques
Séquenceur COMPACT CARACTERISTIQUES CARTE MERE : - Tension d’alimentation 24Vdc (tension à fournir) - Consommation < 250mA Tension 24Vdc fourni par l’appareil - Caractéristiques des entrées TOR Courant de charge +/- 1 mA Contact sec. max : 125Vac/0.3A – 30Vdc/1A - Caractéristiques des sorties RELAIS... -
Page 4: Protection
Séquenceur COMPACT PROTECTION Les tensions de commande des électrovannes de décolmatage et isolement cellules sont protégées en amont afin d’éviter toute détérioration des alimentations en cas de présence d’une électrovanne défaillante : court-circuit… Il existe 1 fusible commun pour les 16 sorties. Ce fusible est sur la carte de sortie correspondante. -
Page 5: Page Principale / Synoptique
Séquenceur COMPACT PRESENTATION DE L’INTERFACE UTILISATEUR Page principale / Synoptique 1 : Informations sur la séquence / l’état du cycle de décolmatage : n° : Numéro de la dernière électrovanne activée T: x / y : x désigne le temps restant / y représente le temps en cours Si appui sur cette zone : lien vers page informations séquenceur z... -
Page 6: En Cas De Défaut(S) Présent(S)
Séquenceur COMPACT En cas de défaut(s) présent(s) : Page Défaut(s) en cours : 1 : Lien vers Le bouton Défaut(s) présent(s) reste affiché tant que le(s) défaut(s) en cours sont toujours présents. Certains défauts se réarment de façon automatique mais pour d’autres il est nécessaire de les réarmer manuellement dans la page de Défauts en Cours. -
Page 7: Page Défauts En Cours
Séquenceur COMPACT Page Défaut(s) en cours : 1 : liste des défauts présents horodatés 2 : lien vers page menu général 3 : lien vers page principale / synoptique 4 : bouton de réarmement défaut(s) Notice Technique FI 72.0550.0719 Page 7 sur 36... -
Page 8: Page Informations Séquenceur
Séquenceur COMPACT Page Informations Séquenceur 1 : Affichage de la dernière électrovanne activée : électrovanne n° de la cellule n° Remarque : s’il n’y a pas encore eu de cycle de décolmatage depuis la mise sous tension de l’appareil, indication:0... -
Page 9: Page Informations
Séquenceur COMPACT Page Informations perte de charge dP 1 : mesure en cours de la perte de charge dP (en daPa) 2 : mesure maxi relevée de la perte de charge dP (en daPa) Mise à zéro par appui sur le bouton « RAZ » (accessible en niveau 2) Remarque : le maxi est initialisé... -
Page 10: Page Graphe Perte De Charge Dp
Séquenceur COMPACT Page Graphe perte de charge dP 1 : Courbe de la valeur moyennée de la perte de charge dP, horodatée Visualisation des x derniers jours de fonctionnement de l’appareil Apparaît sur les graphes, les valeurs de seuil Bas et Maxi configurées dans la page paramètres Pressostat 2 : curseur pour visualiser les valeurs des x derniers jours selon paramétrage du temps d’échantillonnage... -
Page 11: Page Informations Cdm
Séquenceur COMPACT Page Informations CDM / Mesure du taux de rejet poussières Il est recommandé de prendre connaissance de la notice en vigueur de la sonde: CDM – Sonde Surveillance Emission Poussières 1 : valeur instantanée du taux de rejet poussières. Valeur exprimée en % par rapport au seuil d’alarme. -
Page 12: Page Graphe
Séquenceur COMPACT Page Graphe Mesures de rejet poussières 1 : courbes des mesures rejet poussières horodatées. 2 courbes : - courbe mesure instantanée Valeur exprimée en % par rapport au seuil d’alarme. - courbe valeur moyennée sur X minutes. Valeur exprimée en % par rapport au seuil d’alarme. -
Page 13: Mesures Entrée Analogique
Séquenceur COMPACT Page Graphe Mesures Entrée Analogique 1 : Courbe de mesure de l’entrée analogique Visualisation des x derniers jours de fonctionnement de l’appareil Apparaît sur les graphes, les valeurs de seuil HAUT et BAS configurées dans la page paramètres Entrée... -
Page 14: Page Menu Général
Séquenceur COMPACT Page menu général 1 : lien vers page principale 2 : lien vers menu sécurité 3 : lien vers menu paramètres HMI 4 : lien vers menu langues 5 : lien vers menu mode manuel. Accessible en niveau de sécurité 1 et 2. -
Page 15: Page Menu Sécurité
Séquenceur COMPACT Page Menu Sécurité Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou modification de certains paramètres est possible suivant le niveau de protection sur lequel se trouve l’écran. -
Page 16: Page Menu Paramètres Hmi
Séquenceur COMPACT Page Menu Paramètres HMI 1 : réglage de l’horloge calendaire 2 : calibration de la taille de l’écran Nécessaire quand l’écran tactile ne réagit pas de façon précise 3 : réglage de la luminosité de l’écran 4 : retrait du périphérique clé USB en toute sécurité... -
Page 17: Page Menu Langues
Séquenceur COMPACT Page Menu Langue 1 : anglais 2 : français 3 : indonésien 4 : langue en cours 5 : lien vers page menu général 6 : lien vers page principale / synoptique 7 : niveau de sécurité Pour modifier la langue du système, appuyer sur le choix. -
Page 18: Page Menu Mode Manuelle
Séquenceur COMPACT Page Menu Mode Manuel Les actions sur cette page sont complémentaires à la marche automatique de l’installation. 1 : nombre de cycles en marche manuelle (réglable de 0 à 255) : Modifier le nombre de cycle en appuyant sur le chiffre. - Page 19 Séquenceur COMPACT Page Menu Informations Système 1 : coordonnées du fabricant, fournisseur 2 : nom du produit 3 : numéro de série du coffret 4 : nom version software, n° software carte électronique / n° software logiciel HMI 5 : lien vers page menu général...
-
Page 20: Page Historique Défauts
Séquenceur COMPACT Page Historique Défauts 1 : historique des défauts horodatés : O signifie défaut présent X signifie défaut disparu 2 : lien vers menu général 3 : lien vers menu principal / synoptique 4 : bouton « enregistrement USB » (accessible en niveau de sécurité 2) Le système permet de récupérer l’historique des défauts sur clé... -
Page 21: Page Paramètres
Séquenceur COMPACT Page Paramètres 1 : lien vers menu paramètres Ventilateur 2 : lien vers menu paramètres Séquenceur 3 : lien vers menu paramètres Capteur de Poussières CDM 4 : lien vers menu paramètres Pressostat 5 : lien vers menu paramètres Entrée analogique 4/20mA. -
Page 22: Page Paramètres Ventilateur
Séquenceur COMPACT Page Paramètres Ventilateur 1 : Type de détection pour déterminer l’arrêt du ventilateur (accessible en niveau 2): 2 choix possibles : - si entrée « Ordre de marche » absente - si valeur de la perte de charge dP est inférieur au seuil arrêt ventilateur. -
Page 23: Page Paramètres Séquenceur
Séquenceur COMPACT Page Paramètres Séquenceur (1/3) Configuration du filtre : 1 : Type du séquenceur 2 : Nombre de cellules composant le filtre. Réglable de 1 à 16 (accessible en niveau 2). 3 : Nombre d’électrovannes de décolmatage composant chaque cellule. Réglable de 1 à 128 (accessible en niveau 2). - Page 24 Séquenceur COMPACT Page Paramètres Séquenceur (2/3) 1 : T1 : IMPULSION → Temps d’impulsions sur une EV de décolmatage Réglable de 3 à 255/100 secondes (accessible en niveau 1 et 2) 2 : T2 : REPOS → Temps de repos entre 2 impulsions d’EV Réglable de 1 à...
- Page 25 Séquenceur COMPACT Page Paramètres Séquenceur (3/3) 1 : T5 : Temps entre fermeture d’une cellule et la première impulsion de décolmatage Réglable de 0 à 255 secondes (accessible en niveau 1 et 2) 2 : T6 : Temps entre la dernière impulsion de décolmatage et l’ouverture de la cellule Réglable de 0 à...
- Page 26 Séquenceur COMPACT Page Paramètres Capteur poussières CDM Il est recommandé de prendre connaissance de la notice en vigueur de la sonde avant d’effectuer tout réglage sur le matériel : CDM – Sonde Surveillance Emission Poussières 1 : Présence d’une sonde de détection de poussières CDM. 2 choix possibles (accessible en niveau 2) :...
-
Page 27: Page Paramètres Pressostat
Séquenceur COMPACT Page Paramètres Pressostat 1 : Seuil Maxi dP. Si la mesure dP dépasse le seuil plus d’une seconde, l’ordre de décolmatage dP devient « présent ». Réglables de 0 à 500 daPa (accessible en niveau 1 et 2). -
Page 28: Page Paramètres Entrée Analogique
Séquenceur COMPACT Page Paramètres Entrée analogique 4/20mA 1 : Mesure d’instrumentation à partir d’une entrée analogique 4-20mA (Accessible en Niveau 2) - avec - sans Si entrée analogique utilisée, 2 : Désignation de l’entrée analogique. Nom sous lequel va apparaitre la valeur mesurée dans la page principale (14 caractères max.) (Accessible en Niveau 2) -
Page 29: Page Paramètres
Séquenceur COMPACT Page Paramètres Communication Client/Process (en option) 1 : Validation de la COM Process/Client (Accessible en Niveau 2) - oui - non 2 : Choix de la vitesse (Accessible en Niveau 2) : 2400/4800/9600/19200/38400/57600/115200 bauds 3 : Nb bit de Stop : 1 ou 2 4 : Choix de la parité... -
Page 30: Defauts
Séquenceur COMPACT DEFAUTS : IMPORTANT : Dans le cas d’un défaut sur une électrovanne, il est nécessaire de consulter le schéma électrique pour déterminer à quelle cellule et voie correspond l’électrovanne en défaut. Réarmement Causes Effets Actions à réaliser automatique - réaliser les travaux... - Page 31 Séquenceur COMPACT Une consommation électrique est constatée sur, au moins, une sortie EV de la alors qu’aucune EV n’est pilotée Défaut électrique court- - une électrovanne peut-être - remplacer la carte circuit EV Consulter le schéma pour déterminer à toujours alimentée quelle cellule et voie correspond le N°...
-
Page 32: Fonctionnement Sequenceur
Séquenceur COMPACT FONCTIONNEMENT DU SEQUENCEUR : Conditions pour que le décolmatage démarre : - Entrée ordre de marche=1 (entrée fermée) - Ordre de marche dP présent (si cycle asservi à la mesure de la perte de charge dP). - entrée présence A/C=1 (entrée fermée) Si perte de l’entrée présence A/C, le cycle s’arrête à... -
Page 33: Sorties Relais
Séquenceur COMPACT LES SORTIES RELAIS : Relais REL1: Défaut général (voir chapitre Défauts) Relais alimenté si aucun défaut présent. Relais coupé si présence d'un défaut. Relais REL2: Alarme dP haute Relais alimenté si pas d’alarme haute dP Relais coupé si alarme haute dP ... - Page 34 Séquenceur COMPACT PRECAUTIONS - Éviter l’entrée d’air poussiéreux aux prises de pression. - Prendre les précautions nécessaires pour satisfaire aux caractéristiques de l’appareil (surtension, surpressions, etc.). - Pour le câblage du 4-20mA et de la liaison vers la sonde CDM, il est recommandé d’utiliser un câble blindé et de ne pas suivre le cheminement de câbles de puissance.
-
Page 35: Instructions Generales
+la norme NFC15-100 +la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils SEFRAM sont conçus pour être montés, service utilisés conformément normes en vigueur les plus récentes. -
Page 36: Garantie
FRANCE CONFORMITE Le séquenceur COMPACT est conforme aux directives européennes en vigueur (directives CEM et BT) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à...
