Proline Promag 50
Endress+Hauser
1
6
5
7.1
5
7.3
3

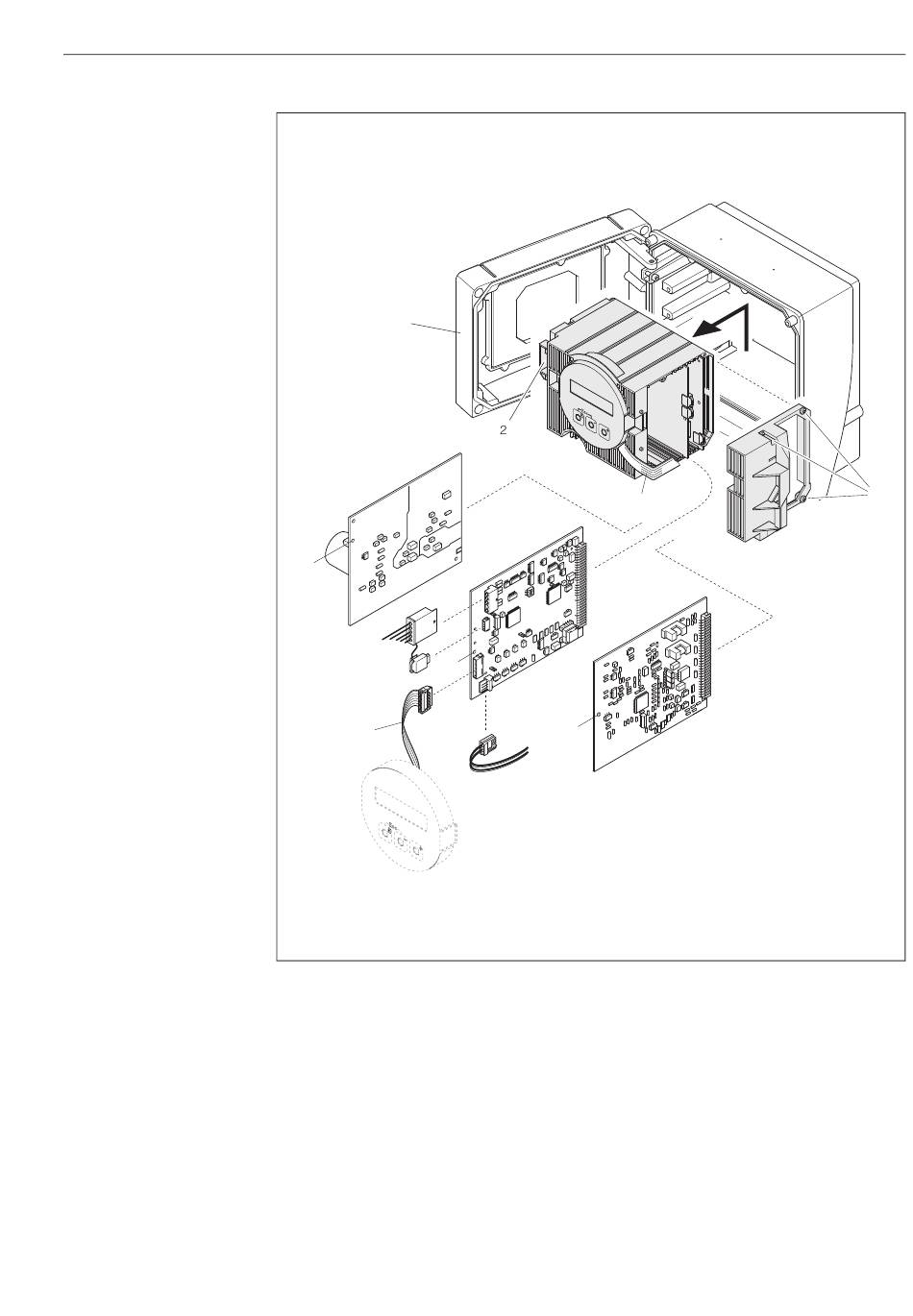

Fig. 50 :
Boîtier mural : montage/démontage de platines d'électronique
1
Couvercle du boîtier
2
Module électronique
3
Câble nappe (module d'affichage)
4
Couvercle du compartiment de raccordement (3 vis)
5
Ouverture auxiliaire pour montage/démontage
6
Platine d'alimentation
7
Platine d'ampli
7.1
Câble de signal électrode
7.2
Câble de bobine (capteur)
7.3
S-DAT (mémoire de données capteur)
8
Platine E/S
3
7
7.2
5
9 Suppression de défauts
8
F06-50xxxxxx-03-03-06-xx-000
