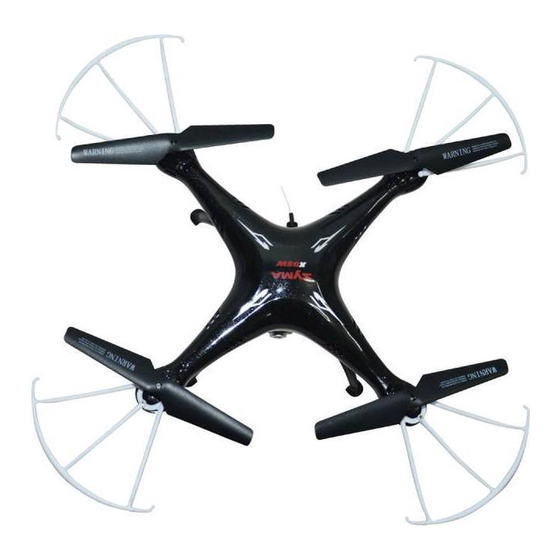

- Page 1 SYMA X5SW Quadricoptère 2.4ghz 4 canaux avec caméra Wifi Manuel de l´utilisateur Il est recommandé de lire attentivement la notice d’utilisation avant d’utiliser l’appareil.
-
Page 2: Consignes Importantes
NORME STANDARD : GB/T26701-2011 Caractéristiques essentielles de l’hélicoptère Structure à 4 axes, rendant l’appareil plus maniable et rapide en vol. Le corps de l’appareil est fait d’un métal spécial et durable pour une bonne résistance, pour tourner aisément et garantir un vol stable. Cet appareil est approprié pour voler en intérieur comme en extérieur. Un système gyroscope sophistiqué... - Page 3 MAINTENANCE: Utilisez un chiffon ou un tissu pour nettoyer l’appareil. Nettoyez l’hélicoptère régulièrement. Évitez d’exposer l’appareil au soleil. Éviter tout contact entre l’appareil et de l’eau pour éviter d’endommager les systèmes électriques de l’engin. Vérifiez régulièrement le chargeur et les autres accessoires. En cas de dommage, cessez immédiatement l’utilisation jusqu’à...
-
Page 4: Apprendre A Connaire La Manette
APPRENDRE A CONNAIRE LA MANETTE: Utilisation de la manette (schéma du haut) (légende du bas à gauche vers le bas à droite) Allumé/ Éteint, indicateur de charge Réglage fin gauche Mode 2 / Réglage fin inclinaison en Mode 1 Levier de gauche Interrupteur Mode sans affichage / Réglage de la vitesse (BOUTON A) Antenne Indicateur lumineux... -
Page 5: Commandes Et Ecran Lcd De La Manette
Votre hélicoptère est livré complètement assemblé, il nécessite 4 piles AA pour le fonctionnement de la manette de contrôle. Desserrez les vis et enlevez le couvercle du local pour les piles. Insérez les 4 piles AA (Alcaline n°5) dans le compartiment, en prêtant attention à la polarité des piles. Attention ! Veiller à... -
Page 6: Installation Des Composantes Pour Photo Aérienne En Temps Réel Wi-Fi
Lorsque l’appareil est bien connecté, vous pouvez quitter les paramètres. Ouvrez ensuite le logiciel/l’application SYMA FPV et cliquez sur le bouton « START », afin d’accéder à l’interface de contrôle. L’image s’affiche sur l’écran du téléphone. Le symbole Wi-Fi indique la force du signal reçu. -
Page 7: Modes De La Manette Et Instructions
Description des icônes de l’interface « temps-réel » 1. Retour 2. Signal Wi-Fi 3. Accès aux dossiers Téléphone 4. Vidéo 5. Photo Photo aérienne en temps réel Photo ou Vidéo : Lorsque le signal Wi-Fi est suffisamment fort, appuyez sur l’icône photo ou vidéo sur l’interface temps-réel pour prendre une photo/vidéo. - Page 8 Pousser lentement le levier de gauche vers le haut pour faire voler l’hélicoptère plus haut, lâcher pendant un court instant le levier pour faire voler l’hélicoptère plus bas. Pousser lentement le levier de droite vers le haut pour faire avancer l’hélicoptère, vers le bas pour le faire reculer.
- Page 9 MODE 2 Diriger l’appareil Vous déplacer de haut en bas Vous déplacer d’avant en arrière Pousser lentement le levier de gauche vers le haut pour faire voler l’hélicoptère plus haut, lâcher pendant un court instant le levier pour faire voler l’hélicoptère plus bas. Pousser lentement le levier de droite vers le haut pour faire avancer l’hélicoptère, vers le bas pour le faire reculer.
-
Page 10: Preparation Au Vol
PREPARATION AU VOL: Étape 1 : Allumer la manette. Étape 2 : Ouvrir le cache de la batterie et connecter la batterie avec le récepteur. Étape 3 : Replacer soigneusement la batterie dans le fuselage puis refermer le cache. Allumer l’appareil grâce au bouton situé... - Page 11 Éversion 3D Lorsque vous maîtrisez les opérations les plus basiques, vous pouvez tenter des figures incroyables, et de plus en plus complexes ! Tout d’abord, faites voler l’hélicoptère à plus de 3 mètres de hauteur, puis appuyez sur le bouton « Éversion 3D », à l’arrière de la manette, du côté...
- Page 12 Après la modulation de la fréquence, l’appareil se trouve par défaut en mode général. L’indicateur émet alors une lumière constante et intense. Après avoir appuyé pendant 2 secondes sur le bouton situé en haut à gauche de la manette de contrôle, la manette indiquera «...
-
Page 13: Charger La Batterie Quadcoptère
CHARGER LA BATTERIE QUADCOPTÈRE: Pousser l’interrupteur de l’appareil vers la position « OFF », puis ouvrir le cache de la batterie. Débrancher doucement la batterie du récepteur. Pour charger la batterie, insérer le câble dans le récepteur USB fourni. Ce câble est adapté à tout ordinateur doté... -
Page 14: Desinstaller La Caméra Wi-Fi
DESINSTALLER LA CAMÉRA WI-FI: Étapes pour désassembler la caméra Retirez le câble d’alimentation comme indiqué sur la Figure 1. Appuyez sur le verrou de sécurité situé sur la partie basse de l’appareil tout en retirant doucement la caméra (voir Figure 2) Étapes pour assembler la caméra Glisser la caméra dans la fente prévue à... -
Page 15: Plan De L´appareil
PLAN DE L´APPAREIL: www.makant-europe.de... -
Page 16: Code Description
Description Code Description Description Partie haute du fuselage 1 Moteur rotatif Engrenage Partie basse du fuselage 1 Moteur réversif Caméra Wi-Fi Pale rotative Circuit receveur Trains Pale de réversion Abat-jours Cadres protecteurs Indicateurs lumineux 4 Cache de la batterie Batterie Batterie PIÉCES SUPPLÉMENTAIRES: Il vous est possible de commander ces pièces supplémentaires auprès de notre distributeur le plus... -
Page 17: Caractèristiques Principales
X5SW-01A : Carrosserie X5SW-01B : Carrosserie X5SW-02A : Pales principales noir/blanc blanche rouge X5SW-02A : Pales X5SW-03A : Trains X5SW-03B : Trains d’atterrissage (noir) réversives noir/blanc d’atterrissage (blanc) X5SW-04 : Cadres de X5SW-05 : Abat-jours X5SW-06A : Moteur A protection...
