Manuels Connexes pour SYMA X5C
Sommaire des Matières pour SYMA X5C

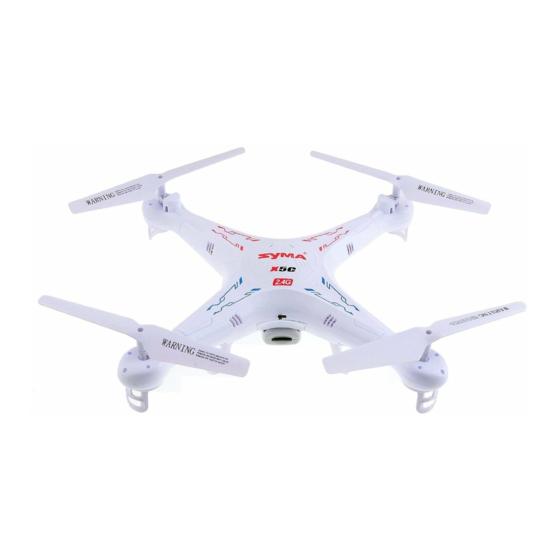

- Page 1 SYMA X5C Quadricoptère 2.4Ghz avec caméra Manuel de l´utilisateur Il est recommandé de lire attentivement la notice d’utilisation avant d’utiliser l’appareil.
-
Page 2: Consignes Importantes
NORME STANDARD : GB/T26701-2011 Caractéristiques essentielles de l’hélicoptère Structure à 4 axes, rendant l’appareil plus maniable et rapide en vol. Le corps de l’appareil est fait d’un métal spécial et durable pour une bonne résistance, pour tourner aisé- ment et garantir un vol stable. Cet appareil est approprié pour voler en intérieur comme en extérieur. Un système gyroscope sophistiqué... - Page 3 SECURITÉ ET PRÉCAUTIONS D´USAGE: Ce produit radiocommandé est un objet à manipuler avec précaution. Veillez à voler systématiquement loin de la foule, en zone dégagée. Prêtez également une attention particulière à l’assemblage et la mani- pulation correcte de l’engin. Il est fortement recommandé à l’utilisateur de respecter toutes les consignes et instructions données dans le présent manuel afin d’éviter tout dommage ou incident du à...
- Page 4 APPRENEZ A CONNAITRE LA MANETTE: 1. Utilisation de la manette (schéma du haut) (légende du bas à gauche vers le bas à droite) Allumé/ Éteint, indicateur de charge Réglage fin gauche Mode 2 / Réglage fin inclinaison en Mode 1 Photo/Vidéo Levier de gauche Réglage de la vitesse (BOUTON A)
-
Page 5: Commandes Et Ecran Lcd De La Manette
2. Installation des piles (schéma du bas, même principe) 4 piles “AA” LR06 1.5V Cache Votre hélicoptère est livré complètement assemblé, il nécessite 4 piles AA pour le fonctionnement de la manette de contrôle. Desserrez les vis et enlevez le couvercle du local pour les piles. Insérez les 4 piles AA (Alcaline n°5) dans le compartiment, en prêtant attention à... -
Page 6: Preparation Au Vol
10. Vitesse (Petite/Grande) : Appuyez sur le bouton « A » pendant quelques secondes pour passer d’une vitesse à l’autre. « H » signifie grande vitesse, « L » signifie petite vitesse. 11. Affichage batterie : Indique la charge de la batterie de l’appareil 12. -
Page 7: Charger La Batterie Du Quadcoptère
CHARGER LA BATTERIE DU QUADCOPTÈRE: 1) Pousser l’interrupteur de l’appareil vers la position « OFF », puis ouvrir le cache de la batterie. 2) Débrancher doucement la batterie du récepteur. 3) Pour charger la batterie, insérer le câble dans le récepteur USB fourni. Ce câble est adapté à tout ordinateur doté... -
Page 8: Precautions Durant La Charge
PRECAUTIONS DURANT LA CHARGE: Durant la charge, veuillez prêter attention à : 1. Maintenir le produit dans un endroit frais et sec, à l’écart de toute source de chaleur ou produit explosif. 2. Retirer la batterie de l’appareil pour la recharger. Le processus de chargement doit être surveillé par un adulte pour éviter tout accident. - Page 9 INSTALLATION DU TRAIN D´ATTERRISSAGE ET DES CADRES DE PROTECTION DES PALES: 1. Insérez les pieds dans les encoches prévues à cet effet sur la partie basse de l’appareil, comme indiqué dans la Figure 1. 2. Installez les cadres de protection des pales à chaque extrémité de l’appareil puis sécurisez avec des vis (Figures 2-3).
- Page 10 Tourner à droite et à gauche Faire pivoter l’hélicoptère vers la droite et vers la gauche Pousser lentement le levier de gauche vers la gauche pour diriger l’appareil vers la gauche, vers la droite pour le diriger vers la droite Pousser lentement le levier de droite vers la gauche pour incliner l’appareil vers la gauche, vers la droite pour l’incliner vers la droite Réglages fins...
- Page 11 MODE 2 Diriger l’appareil Vous déplacer de haut en bas Vous déplacer d’avant en arrière Pousser lentement le levier de gauche vers le haut pour faire voler l’hélicoptère plus haut, lâcher pendant un court instant le levier pour faire voler l’hélicoptère plus bas. Pousser lentement le levier de droite vers le haut pour faire avancer l’hélicoptère, vers le bas pour le faire reculer.
-
Page 12: Fonctionnalités De L´appareil
Réglages fins Réglage fin avant/arrière Lorsque l’hélicoptère vole vers l’avant/l‘arrière, vous pouvez corriger son vol grâce au bouton de réglage fin « haut/bas ». Réglage fin inclinaison de l’appareil Lorsque l’hélicoptère est incliné vers la gauche ou la droite, vous pouvez corriger son vol grâce au bouton de réglage fin «... - Page 13 Étape 1 : Allumez la manette Étape 2 : Allumez le quadricoptère Étape 3 : Lorsque l’indicateur lumineux de l’appareil passe d’un clignotement rapide à un clignotement lent, poussez le levier de gauche vers le haut puis vers le bas. Les indicateurs lumineux de l’hélicoptère devraient revenir à...
-
Page 14: Installation Et Utilisation De La Caméra
2. Vol lancé Grâce à son gyro 6 axes, il est possible de lancer l’hélicoptère. En poussant en même temps le levier, l’hélicoptère se mettra à niveau et volera très rapidement. Ceci peut également être fait alors que l’appareil roule. Cependant, il est conseillé de tenter ce type de vol lorsque vous êtes plusieurs opérateurs, afin d’éviter un crash de l’appareil. - Page 15 Prendre des photos et vidéos 1. Allumez la manette et actionner le levier de gauche vers le haut et le bas afin que la manette capte le signal de l’appareil. 2. Pour prendre une photo : Assurez vous que la caméra fonctionne normalement (comme indiqué précédemment).
-
Page 16: Plan Du Quadricoptére
PLAN DU QUADRICOPTÉRE: Code Description Quantité Code Description Code Description Quantité Partie haute du Moteur rece- Engrenage fuselage veur Partie basse du Récepteur Trains d’atter- fuselage Moteur rissage Pale rotative Abat-jours Caméra Pale de réversion Indicateurs lumineux Cadres protec- Circuit rece- teurs veur Cache de la bat-... -
Page 17: Pieces Supplémentaires
Il vous est possible de commander ces pièces supplémentaires auprès de notre distributeur le plus proche. Veillez à bien spécifier la référence de l’article ainsi que la couleur souhaitée lors de la commande. X5C-01 : Carrosserie X5C-02 : Pales princi- X5C-03 : Cadres de pro- X5C-04 : Trains d’atter- pales tection... -
Page 18: Caractéristiques Principales
CARACTÉRISTIQUES PRINCIPALES: Longueur du corps 315 mm Code du moteur principal Largeur du corps 315mm Batterie 3.7V 500mAh Li-Poly Hauteur du corps 75mm Avertissement Les caractéristiques et les couleurs des contenus peuvent varier. Visuels non contractuels. La compagnie se réserve le droit d’interprétation des informations données dans le présent manuel. www.makant-europe.de...
