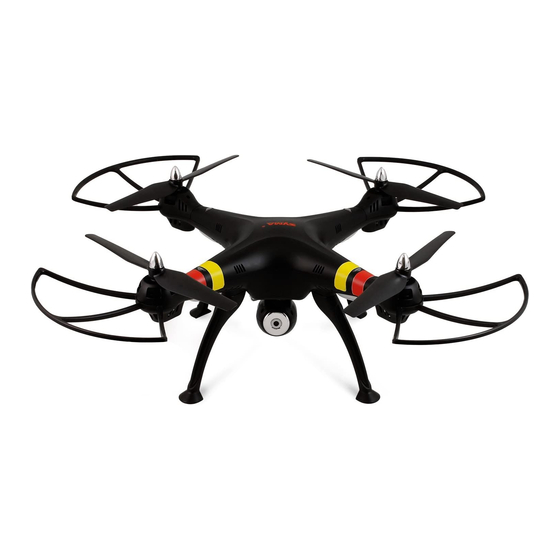

- Page 1 SYMA X8W Quadricoptère 2.4Ghz avec Wi-Fi + caméra Manuel de l´utilisateur Il est recommandé de lire attentivement la notice d’utilisation avant d’utiliser l’appareil.
-
Page 2: Consignes Importantes
NORME STANDARD : GB/T26701-2011 Caractéristiques principales du drônes: Structure à 4 axes, rendant l’appareil plus maniable et rapide en vol. Le corps de l’appareil est fait d’un métal spécial et durable pour une bonne résistance, pour tourner aisément et garantir un vol stable. Cet appareil est approprié pour voler en intérieur comme en extérieur. Un système gyroscope sophistiqué... - Page 3 MAINTENANCE: 1. Utilisez un chiffon ou un tissu pour nettoyer l’appareil. Nettoyez l’hélicoptère régulièrement. 2. Évitez d’exposer l’appareil au soleil. 3. Éviter tout contact entre l’appareil et de l’eau pour éviter d’endommager les systèmes électriques de l’engin. 4. Vérifiez régulièrement le chargeur et les autres accessoires. En cas de dommage, cessez immédia- tement l’utilisation jusqu’à...
- Page 4 Utilisation de la manette Allumé/ Éteint, indicateur de charge Réglage fin gauche Mode 2 / Réglage fin inclinaison en Mode 1 Photo/Vidéo Levier de gauche Réglage de la vitesse (BOUTON A) Antenne Indicateur lumineux Éversion 3D (BOUTON B) Levier de droite Interrupteur marche avant/arrière Interrupteur changement de mode / Réglage fin inclinaison en Mode 1 / Réglage fin gauche Mode 2 Écran LCD...
-
Page 5: Commande Et Ecran Lcd De La Manette
COMMANDE ET ECRAN LCD DE LA MANETTE: 1. Affichage fin de l’inclinaison latérale de l’appareil : À l’allumage la position apparaît centrée. 2. Affichage fin avant/arrière : À l’allumage la position apparaît centrée. 3. Affichage fin droite/gauche: À l’allumage la position apparaît centrée. 4. -
Page 6: Installation Des Cadres De Protection Pour Les Pales
INSTALLATION DES CADRES DE PROTECTION POUR LES PALES: Étape 1 : Tirez légèrement sur le socle situé à l’extrémité de l’engin, comme présenté sur la figure 1. Étape 2 : Retirez les vis, en utilisant le tournevis dans le sens contraire des aiguilles d’une montre (Figure 2). -
Page 7: Installation Des Composants Pour Photo Aérienne En Temps Réel Wi-Fi
Lorsque l’appareil est bien connecté, vous pouvez quitter les paramètres. Ouvrez ensuite le lo- giciel/l’application SYMA FPV et cliquez sur le bouton « START », afin d’accéder à l’interface de contrôle. L’image s’affiche sur l’écran du téléphone. Le symbole Wi-Fi indique la force du signal reçu. - Page 8 2. Description des icônes de l’interface « temps-réel » 1) Retour 4) Vidéo 2) Signal Wi-Fi 5) Photo 3) Accès aux dossiers Téléphone 6) Heure 3. Photo aérienne en temps réel Photo ou Vidéo : Lorsque le signal Wi-Fi est suffisamment fort, appuyez sur l’icône photo ou vidéo sur l’in- terface temps-réel pour prendre une photo/vidéo.
- Page 9 MODE 1 Diriger l’appareil Vous déplacer de haut en bas Vous déplacer d’avant en arrière Pousser lentement le levier de gauche vers le haut pour faire voler l’hélicoptère plus haut, lâcher pendant un court instant le levier pour faire voler l’hélicoptère plus bas. Pousser lentement le levier de droite vers le haut pour faire avancer l’hélicoptère, vers le bas pour le faire reculer.
- Page 10 Réglage fin inclinaison de l’appareil Lorsque l’hélicoptère est incliné vers la gauche ou la droite, vous pouvez corriger son vol grâce au bouton de réglage fin « droite/gauche » de droite. Réglage fin gauche/droite Lorsque l’hélicoptère vole vers la gauche ou la droite, vous pouvez corriger son vol grâce au bouton de réglage fin «...
-
Page 11: Preparation Au Vol
Réglages fins Réglage fin avant/arrière Lorsque l’hélicoptère vole vers l’avant/l‘arrière, vous pouvez corriger son vol grâce au bouton de réglage fin « haut/bas ». Réglage fin inclinaison de l’appareil Lorsque l’hélicoptère est incliné vers la gauche ou la droite, vous pouvez corriger son vol grâce au bouton de réglage fin «... -
Page 12: Les Fonctionnalités
LES FONCTIONNALITÉS: 1. Avertissement charge faible Lorsque les quatre lumières indicatrices commencent à clignoter, cela signifie que la charge de l’appareil est insuffisante. Faites revenir et atterrir l’appareil 2. Protection contre la surcharge Lorsque l’appareil est en vol et se trouve coincé quelque part ou bien s’écrase, le système activera auto- matiquement une protection contre la surcharge énergétique de l’engin. - Page 13 4. Éversion 3D Lorsque vous maîtrisez les opérations les plus basiques, vous pouvez tenter des figures incroyables, et de plus en plus complexes ! Tout d’abord, faites voler l’hélicoptère à plus de 3 mètres de hauteur, puis appuyez sur le bouton « Éver- sion 3D », à...
-
Page 14: Chargement De La Batterie
2. En mode sans affichage l’opérateur doit suivre visuellement l’appareil et le contrôler à vue grâce à la manette. 3. Corriger la direction «droit devant » par défaut Si l’appareil se crashe ou subit une collision en mode sans affichage, il est possible que sa direction « droit devant »... -
Page 15: Precautions Durant La Charge
Temps de chargement : 200 minutes environ – Temps de vol : 7 minutes environ. PRECAUTIONS DURANT LA CHARGE: Durant la charge, veuillez prêter attention à : 1. Maintenir le produit dans un endroit frais et sec, à l’écart de toute source de chaleur ou produit explosif. -
Page 16: Installer Les Piles
Assembler la caméra 1. Faites glisser la caméra dans l’encoche prévue à cet effet (Figure 3). 2. Connectez le câble d’alimentation de la caméra à la prise située sur le fuselage de l’appareil (Figure INSTALLER LES PALES/DESASSEMBLER L´APPAREIL: RETIRER LES PALES 1. -
Page 17: Problemes Frequents
PROBLEMES FREQUENTS: Problèmes Causes Solutions L’appareil ne répond pas aux - L’appareil est en mode charge - Chargez l’appareil commandes faible - Changez les piles de la manette - La charge de la manette est trop - Ajustez les fréquences de l’appareil et de faible (l’indicateur lumineux clignote) la manette en redémarrant les deux objets - La fréquence de la manette ne cor-... - Page 18 www.makant-europe.de...
-
Page 19: Plan De L´appareil
PLAN DE L´APPAREIL: Code Description Quantité Code Description Code Description Quantité Capuchon des Engrenage Cicruit receveur pales Écrou de fixation Châssis prin- Batterie cipal www.makant-europe.de... -
Page 20: Caractéristiques Principales
Pale de réversion Moteur ré- Base du trans- versif metteur Pale rotative Moteur ro- Partie basse du tatif fuselage Partie haute du Cache pour le Cache pour la fuselage moteur batterie Cadres protec- Indicateurs Caméra Wi-Fi teurs des pales lumineux Éléments déco- Trains d‘atter- ratifs...
