z Activer la surface de commande tactile a.
La fonction de ventilateur bascule en mode
automatique.
Le symbole a permet de revenir au mode
manuel
.
Pages individuelles créées pour les fonctions
de touche sensorielle - A8... (uniquement pour
le contrôleur d'ambiance)
Avant la création de pages d'afficheur indivi-
P
duelles, la fonction correspondante doit être
autorisée et paramétrée dans l'ETS.
Un maximum de 9 pages d'afficheur peut être
P
configuré. Des fonctions peuvent être librement
assignées à un maximum de 3 surfaces de com-
mande tactiles par page d'afficheur.
Exemple : commutation/variation d'une lampe de la
salle de séjour (figure 20).
Séjour
Figure 20 : Exemple de fonction de touche sensorielle
z Activer brièvement la surface de commande
tactile
/
.
L'éclairage s'active ou se désactive.
z Maintenir la surface de commande tactile
appuyée.
L'éclairage devient plus/moins lumineux.
Pour en savoir plus sur les possibles fonctions
P
à assigner aux trois surfaces de commande
paramétrables, se reporter à la description de
l'application sur Internet.
(15)
2
4
Informations destinées aux électriciens
Montage et branchement électrique
ç
ç
Ne pas monter l'appareil dans des combinaisons
P
multiples avec d'autres appareils électriques.
Leur dégagement de chaleur a une incidence
sur la mesure de température de l'appareil.
Ne pas installer le régulateur à proximité de
P
sources d'interférence, comme les cuisinières
électriques, les réfrigérateurs, les courants d'air ou
les rayons du soleil. Cela peut affecter la mesure
de température de l'appareil.
Respecter les conditions de pose pour les
P
installations TBTS.
/
Lors de l'installation et de la pose des câbles,
P
le câble réseau et le câble de bus doivent être
posés en étant espacés d'au moins 0,10 m.
Le boîtier doit être installé à un endroit facile
P
d'accès. Les habitudes des utilisateurs sont
déterminantes lors de la définition de la hauteur
de montage. Une hauteur de montage, du
milieu de l'appareil jusqu'à la hauteur du sol fini,
de 1,5 m env. est recommandée.
(1)
surface de commande tactile
(2)
surface de l'afficheur
(12) Support
(13) Anneau adaptateur pour intégration dans
différentes lignes de design
(14) Module du thermostat
(2)
(1)

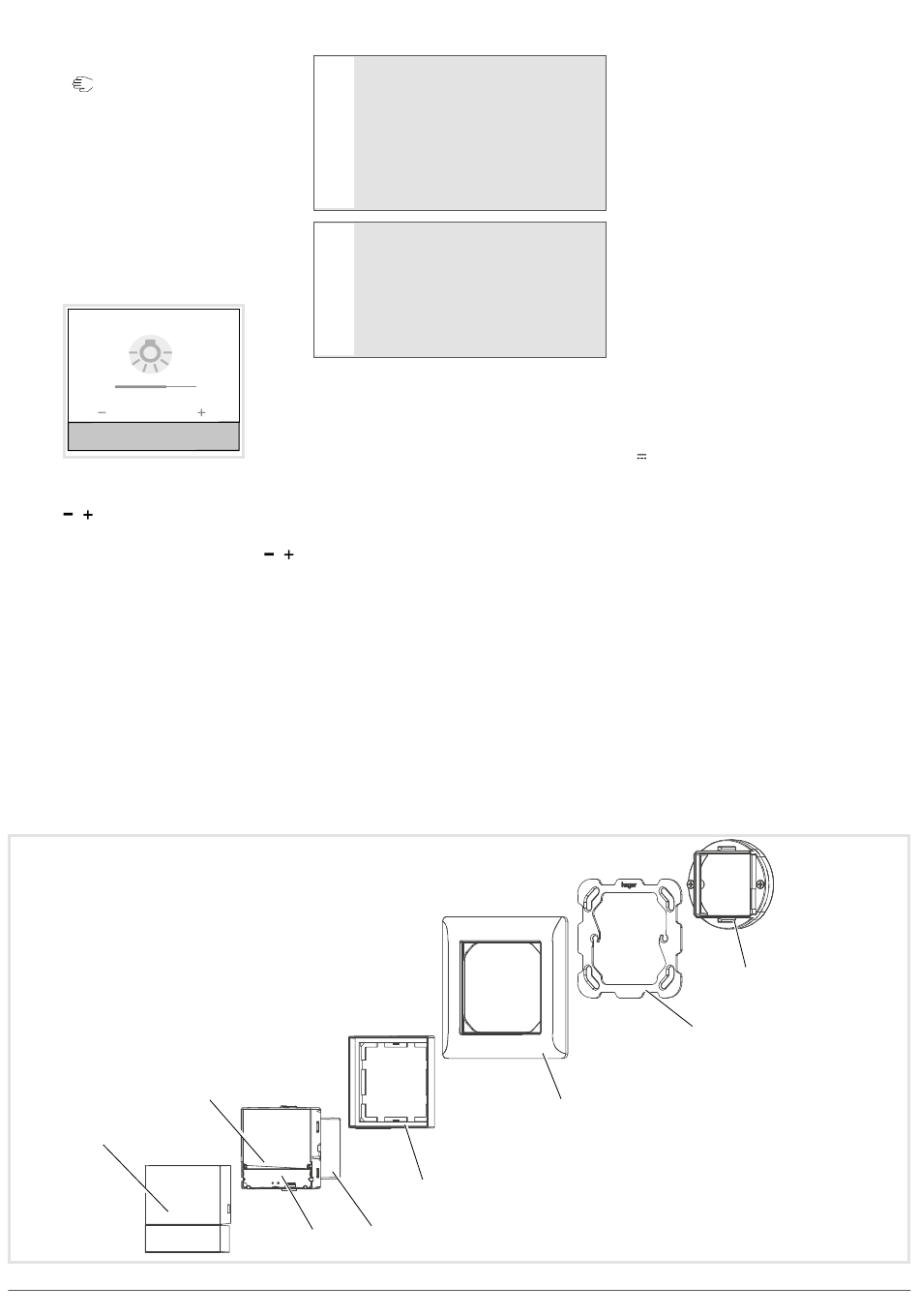

Image 19 : assemblage de l'appareil
DANGER !
Choc électrique en cas de contact
avec les pièces sous tension dans
l'environnement de l'installation.
Un choc électrique peut entraîner la mort !
Avant d'intervenir sur l'appareil, mettre
l'installation hors tension et recouvrir
les pièces conductrices avoisinantes !
ATTENTION !
Risque d'inversion de la polarité lors
du raccordement de la tension
d'alimentation auxiliaire.
L'appareil peut être endommagé!
Veiller à ce que la polarité soit cor-
recte.
(13)
(14)
(15) Enjoliveur (non fourni)
(16) Plaque décorative (non fourni)
(17) Bague de fixation
Raccordement et montage de l'appareil
La boîte pour paroi creuse ou à encastrer est montée
et plâtrée dans le mur. Les tubes avec câbles de rac-
cordement sont passés dans la boîte d'encastrement.
z Monter le support (12) sur la boîte d'encastrement
a l'aide d'une bague de fixation (17).
z Retirer le film de protection du module de
thermostat (14).
z Placer l'enjoliveur (15) sur le module du thermostat (14).
z Maintenir la plaque décorative (16) sur la boîte
d'encastrement et sortir le câble du bus et de la
tension auxiliaire hors de la boîte d'encastrement
à travers la plaque décorative.
La deuxième paire de fils (jaune/blanc) du câble
P
bus KNX sert d'alimentation auxiliaire.
z Raccorder le câble bus via la borne de raccor-
dement (4). Veiller à respecter la bonne polarité :
rouge +/noir –.
z Raccorder la tension auxiliaire via la borne de
raccordement (3). Veiller à respecter la bonne
polarité : jaune +, blanc –.
La tension auxiliaire ne doit pas dépasser 24 V
P
. Pour cette raison, utiliser uniquement une
alimentation mentionnée sous Accessoires ou
correspondant aux spécifications (voir Caracté-
ristiques techniques).
En option :
z Placer une sonde de température externe (voir
accessoires) dans un tube et installer la tête de la
sonde au niveau de l'emplacement de mesure.
Lors du choix de l'emplacement de montage de
P
la sonde externe de température, observer les
consignes ci-dessus.
z Raccorder la sonde de température externe via
la borne de raccordement (5).
z Placer le module du thermostat (14) avec la plaque
décorative (16) dans la position adaptée sur le
support et appuyer jusqu'à encliquetage.
Démontage de l'appareil
z Retirer le module thermostat (14) et la plaque
décorative (16) du support (12).
z Débrancher les câbles de raccordement et d'ali-
mentation.
(17)
(16)
(12)
6LE002773A
