4 - FONCTIONNEMENT
4.1 - MESURE ET VISUALISATION
Tous les paramètres concernant la mesure sont contenus dans le
groupe "
]
InP".
Par le par. "SEnS" on peut sélectionner la typologie de sondes
que l'on veut utiliser et qui peut être : thermisteurs PTC KTY81-121
(Ptc) ou NTC 103AT-2 (ntc).
Une fois avoir sélectionné le type de sondes utilisées, par le
paramètre "Unit" on peut sélectionner l'unité de mesure de la
température (°C ou °F) et, par le paramètre "dP", la solution de
mesure désirée (OFF=1°; On =0,1°).
L'instrument permet le calibrage des mesures qui peut être utilisé
pour un nouveau tarage de l'instrument selon les nécessités de
l'application, par les par. "OFS1" (pour la sonde Pr1) et "OFS2"
(pour la sonde Pr2).
Si la sonde Pr2 (évaporateur) n'est pas utilisée, il faut programmer
le par. "Pr 2" = OFF.
Par le par. "FiL" on peut établir la constante de temps du filtre
software relatif à la mesure des valeurs en entrée de façon à
pouvoir diminuer la sensibilité aux dérangements de mesure (en
augmentant le temps).
Par le par. "diSP" on peut établir la visualisation normale du
display qui peut être la mesure de la sonde de la cellule (Pr 1), la
mesure de la sonde de l'évaporateur (Pr 2), le set point de réglage
actif (SP) ou bien on peut aussi avoir le display numérique éteint
(OFF).
Indépendamment à ce qui est établi au par. "diSP" on peut
visualiser toutes les variables à rotation en appuyant et relâchant
sur la touche U, le display montrera alternativement le code qui
identifie la variable (Pr 1, Pr 2) et sa valeur.
La
sortie
de
cette
modalité
automatiquement après 15 secondes environ de la dernière
pression de la touche U.
En outre, on rappelle que la visualisation relative à la sonde Pr1
peut être modifiée même par la fonction de blocage du display en
dégivrage par le par. "dLo" (voir par. 4.6).
4.2 - CONFIGURATION DES SORTIES
Les sorties de l'instrument peuvent être configurées dans le groupe
de paramètres "
]
Out" où se trouvent les relatifs paramètres
"O1F", "O2F" outre au par. "buF" qui permet la configuration de
la sonnerie interne (si elle existe).
Les sorties peuvent être configurées pour les fonctionnements
suivants :
= Out - Pour la commande du compresseur ou de toute façon du
dispositif de contrôle de la température
= dEF - Pour la commande du dispositif de dégivrage
= FAn - Pour la commande des hélices
= AuS - Pour la commande d'un dispositif auxiliaire (voir
fonctionnement de la sortie auxiliaire)
= ALt - Pour la commande d'un dispositif d'alarme silencieuse par
un contact normalement ouvert et fermé en alarme.
= AL - Pour la commande d'un dispositif d'alarme non silencieuse
par un contact normalement ouvert et fermé en alarme.
= ALL - Pour la commande d'un dispositif d'alarme avec fonction
de mémoire par un contact normalement ouvert et fermé en
alarme.
= -ALt – Pour la commande d'un dispositif d'alarme silencieuse par
un contact normalement fermé et ouvert en alarme.
= -AL – Pour la commande d'un dispositif d'alarme non silencieuse
par un contact normalement fermé et ouvert en alarme.
= -ALL - Pour la commande d'un dispositif d'alarme avec fonction
de mémoire par un contact normalement fermé et ouvert en alarme
(voir mémoire alarme).
= OFF – Sortie déconnectée
4.3 - REGULATEUR DE TEMPERATURE
Tous les paramètres concernant le réglage de la température sont
contenus dans le groupe "
Le mode de réglage de l'instrument est de type ON/OFF et agit sur
TECNOLOGIC - TLY27 - INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - 04/05 - ISTR 06820 - PAG. 4
de
visualisation
]
rEG".
la sortie configurée comme "Out" en fonction de la mesure de la
sonde Pr1, du Set Point actif "SP" (1 ou 2), du différentiel
d'intervention "HSEt" et du mode de fonctionnement "Func" .

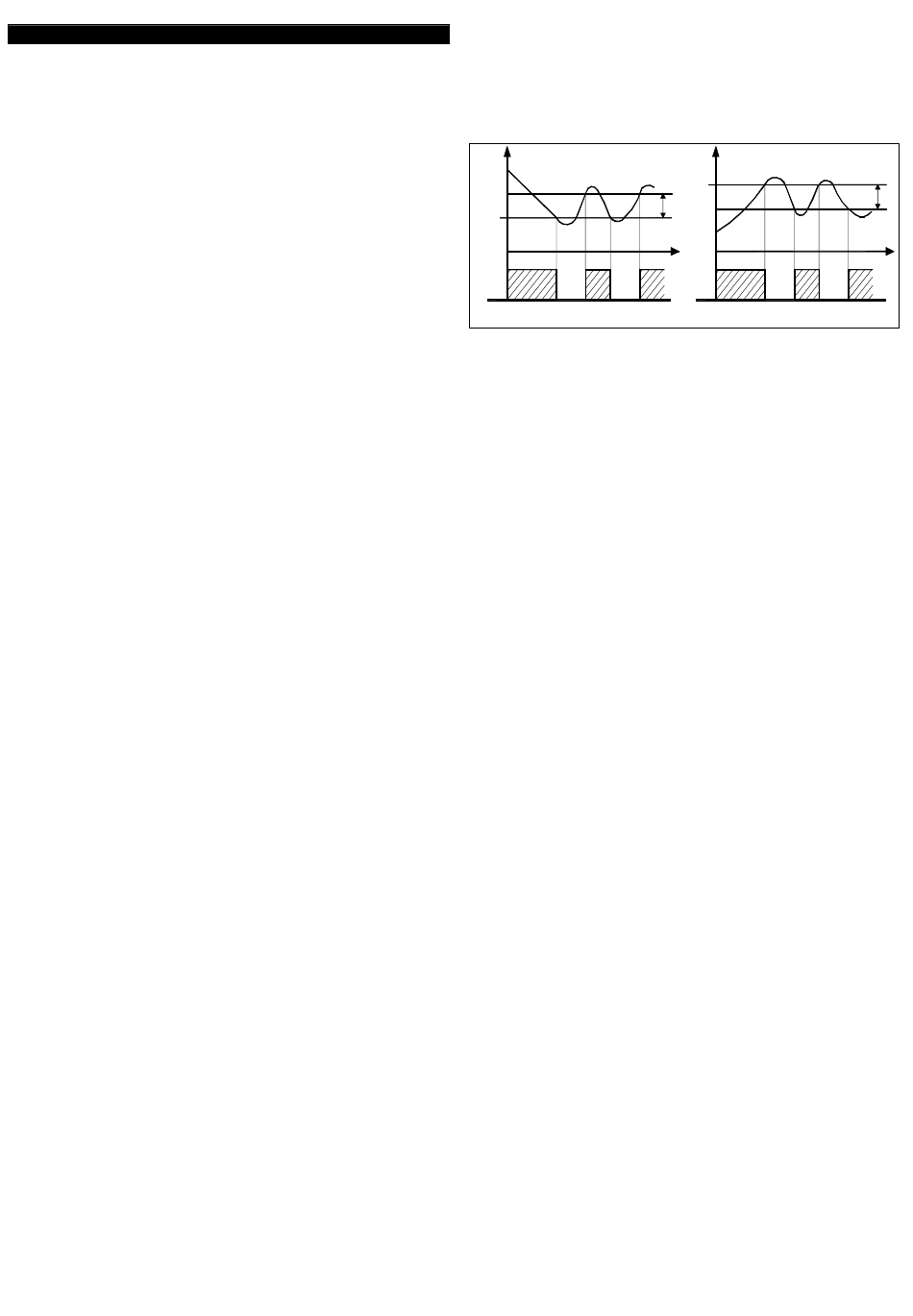

Selon le mode de fonctionnement programmé au paramètre "Func"
le différentiel est considéré automatiquement par le régulateur
avec des valeurs positives pour un contrôle de Réfrigération
("Func"=CooL) ou avec des valeurs négatives pour le contrôle de
Chauffage ("Func"=HEAt).
Temp.
Pr1
SP
ON
Out
En cas d'erreur de la sonde de la cellule (Pr1) on peut faire en
sorte que la sortie "Out" continue à fonctionner cycliquement selon
les temps programmés aux par. "tonE" (temps d'activation) et
"toFE" (temps de désactivation).
Au moment de vérification d'une erreur de la sonde Pr1
l'instrument pourvoit à activer la sortie pour le temps "tonE", puis à
la déconnecter pour le temps "toFE" et ainsi de suite jusqu'à
l'existence de l'erreur.
En programmant "tonE" = OFF la sortie dans des conditions
d'erreur de la sonde restera toujours éteinte.
En programmant, au contraire, "tonE" à une valeur quelconque et
"toFE" = OFF la sortie dans des conditions d'erreur de la sonde
restera toujours allumée.
s'effectue
On rappelle que le fonctionnement du régulateur de température
peut être conditionné par les fonctions de "Cycle Continu",
"Compressor Protection", "Temps minimum de fonctionnement du
compresseur", "Retard du départ du compresseur après dégivrage"
et d'"Interdiction du compresseur à proximité du dégivrage"
décrites ci-après.
4.4 - FONCTION DE CYCLE CONTINU
L'instrument dispose de la fonction de cycle continu par laquelle on
peut maintenir toujours active la sortie configurée comme "Out"
pour le temps établi au par. "tCC" (dans le groupe "
indépendamment de la commande du régulateur de température.
La fonction peut être utilisée par exemple quand on a demandé un
abaissement rapide de la température des produits après la phase
de chargement du réfrigérateur.
Il faut remarquer que pendant le cycle continu, des dégivrages sont
interdits et les alarmes de température sont déconnectées pendant
tout le cycle et même après pour le temps établi au par. "dALc"
(voir aussi par. 4.9).
La mise en route d'un cycle continu peut s'effectuer seulement à
travers une commande manuelle par les touches U ou DOWN/AUX
("UrSb" ou "Fbd" = 2) ou bien par l'entrée digitale ("diF"=3) si elles
sont opportunément programmées (voir par. 4.10 et 4.12).
Le cycle continu en cours est signalé par le display avec
l'indication CC et peut être arrêté par une autre action (comme
pour l'activation) sur la touche ou sur l'entrée digitale.
La fonction de cycle continu n'est pas activable pendant les
dégivrages et avec "tCC" = OFF.
4.5 - FONCTION COMPRESSOR PROTECTION ET RETARD A
L'ALLUMAGE
Tous les paramètres concernant les fonctions de protection du
compresseur et de retard à l'allumage sont contenus dans le
groupe "
]
PrC".
La fonction "Compressor Protection" effectuée par l'appareil a le
but d'éviter des départs rapprochés du compresseur commandé
par l'instrument dans les applications de réfrigération.
Cette fonction prévoit un contrôle à temps sur l'allumage de la
sortie "Out" associée à la demande du régulateur de température.
La protection consiste à empêcher que se vérifie une activation de
la sortie pendant le temps établi au paramètre "PtC" et calculé en
Temp.
Pr1
SP
HSEt
time
ON
ON
ON
Out
off
off
CooL
HSEt
time
ON
ON
off
off
HEAt
]
rEG")
