Tecnologic TLZ 10 Instructions Pour L'utilisation

TLZ 10
THERMOREGULATEUR
ELECTRONIQUE DIGITAL A
MICROPROCESSEUR
INSTRUCTIONS POUR L'UTILISATION
Vr. 01 (FRA) - cod.: ISTR 06488
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
INTRODUCTION
Dans ce manuel sont contenues
nécessaires pour une installation correcte et les instructions pour
l'utilisation et l'entretien du produit, on recommande donc de lire
bien attentivement les instructions suivantes.
Tout a été mis en oeuvre pour la réalisation de cette
documentation, toutefois la Société TECNOLOGIC S.p.A. ne peut
s'assumer aucune responsabilité provenant de l'utilisation de
celle-ci.
C'est la même chose pour toute personne ou société impliquée
dans la création de ce manuel.
Cette publication est de propriété exclusive de la Société
TECNOLOGIC S.p.A. qui interdit absolument la reproduction et la
divulgation, même partielle, si elle n'est pas expressément
autorisée.
La Société TECNOLOGIC S.p.A. se réserve d'apporter des
modifications esthétiques et fonctionnelles à tout moment et sans
aucun préavis.
TECNOLOGIC - TLZ 10 - INSTRUCTIONS POUR L'UTILISATION - Vr.01 - ISTR 06488 - PAG. 1
toutes les informations
INDEX
1 DESCRIPTION DE L'INSTRUMENT
1.1 DESCRIPTION GENERALE
1.2 DESCRIPTION DU PANNEAU FRONTAL
2 PROGRAMMATION
2.1 ETABLISSEMENT DU SET POINT
2.2 PROGRAMMATION DES PARAMETRES
2.3 PROTECTION DES PARAMETRES PAR PASSWORD
2.4 NIVEAUX DE PROGRAMMATION DES PARAMETRES
2.5 FONCTION ON / STAND-BY
3 AVERTISSEMENTS
L'UTILISATION
3.1 UTILISATION PERMISE
3.2 MONTAGE MECANIQUE
3.3 BRANCHEMENTS ELECTRIQUES
3.4 SCHEMA DES BRANCHEMENTS ELECTRIQUES
4 FONCTIONNEMENT
4.1 MESURE ET VISUALISATION
4.2 REGULATEUR DE TEMPERATURE
4.3 FONCTION DU COMPRESSEUR DE PROTECTION ET
RETARD A L'ALLUMAGE
4.4 FONCTIONNEMENT DE LA TOUCHE "U"
4.5 CONFIGURATION DES PARAMETRES AVEC KEY 01
5 TABLEAU DES PARAMETRES PROGRAMMABLES
6 PROBLEMES, ENTRETIEN ET GARANTIE
6.1 SIGNALISATIONS
6.2 NETTOYAGE
6.3 GARANTIE ET REPARATIONS
7 DONNEES TECHNIQUES
7.1 CARACTERISTIQUES ELECTRIQUES
7.2 CARACTERISTIQUES MECANIQUES
7.3 DIMENSIONS MECANIQUES, TROUAGE DU PANNEAU
ET FIXAGE
7.4 CARACTERISTIQUES FONCTIONNELLES
7.5 CODIFICATION DE L'INSTRUMENT
1 - DESCRIPTION DE L'INSTRUMENT
1.1 - DESCRIPTION GENERALE
Le modèle TLZ 10
microprocesseur utilisable pour les applications de chauffage ou de
réfrigération munie de contrôle de température avec réglage
ON/OFF. L'instrument prévoit une sortie à relais et une entrée
configurable pour les sondes de température PTC ou NTC.
L'instrument est muni de 4 touches de programmation, d'un display
à 4 digits et de 1 led de signalisation. D'autres importantes
caractéristiques de l'instrument sont : la protection des paramètres
de programmation avec password personnalisable, l'allumage et
l'extinction (stand-by) de l'instrument par la touche frontale "U", la
configuration des paramètres par le dispositif KEY 01 et la
possibilité de l'alimentation dans le domaine 100 ... 240 VAC.

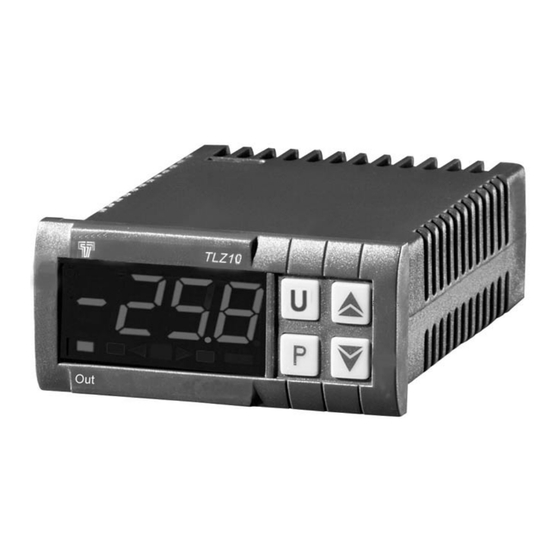

1.2 - DESCRIPTION DU PANNEAU FRONTAL
6
Out
1 - Touche P : Utilisée pour l'établissement du Set point et pour la
programmation des paramètres de fonctionnement
2 - Touche DOWN : Utilisée pour le décroissement des valeurs à
établir et pour la sélection des paramètres.
3 - Touche UP : Utilisée pour l'accroissement des valeurs à établir,
pour la sélection des paramètres
4 - Touche U : Elle peut être programmée par le par. "USrb" pour
effectuer la fonction de ON/OFF(Stand-by). Dans la modalité de
programmation des paramètres "masqués" elle peut être utilisée
pour modifier la visibilité des paramètres (voir par. 2.4).
POUR L'INSTALLATION
est un thermorégulateur
TLZ 10
ET
digital à
4
3
2
1
5
