Tecnologic TLK 94 Instructions Pour L'utilisation

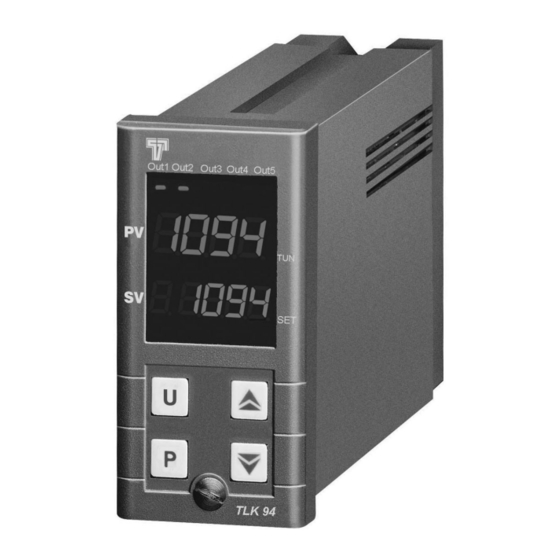

TLK 94
REGULATEUR
ELECTRONIQUE
DIGITAL A
MICROPROCESSEUR
INSTRUCTIONS POUR L'UTILISATION
Vr. 01 (FRA) - 04/10
cod.: ISTR-MTLK94AFRA1
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
INTRODUCTION
Dans ce manuel sont contenues toutes les
informations nécessaires pour une installation
correcte et les instructions pour l'utilisation et
l'entretien du produit, on recommande donc de
lire bien attentivement les instructions suivantes
et de le conserver. Cette publication est de
propriété exclusive de la Société TECNOLOGIC S.p.A. qui
interdit absolument la reproduction et la divulgation, même
partielle, si elle n'est pas expressément autorisée. La Société
TECNOLOGIC S.p.A. se réserve d'apporter des modifications
esthétiques et fonctionnelles à tout moment et sans aucun
préavis. Si un dommage ou un mauvais fonctionnement de
l'appareil crée des situations dangereuses aux personnes,
choses ou aux animaux, nous rappelons que l'installation doit
être prévue de dispositifs électromécaniques supplémentaires
en mesure de garantir la sécurité. La Société Tecnologic S.p.A.
et ses représentants légaux ne se retiennent en aucune façon
responsables pour des dommages éventuels causés à des
personnes ou aux choses et animaux à cause de falsication,
d'utilisation impropre, erronée ou de toute façon non conforme
aux caractéristiques de l'instrument.
TECNOLOGIC spa - TLK 94 - INSTRUCTIONS POUR L'UTILISATION - Vr.01 - 04/10 - ISTR-MTLK94FRA1 - PAG. 1
INDEX
1 DESCRIPTION DE L'INSTRUMENT
1.1 DESCRIPTION GENERALE
1.2 DESCRIPTION DU PANNEAU FRONTAL
2 PROGRAMMATION
2.1 PROGRAMMATION RAPIDE DU POINT DE CONSIGNE
2.2 SELECTION DES
PROGRAMMATION DES PARAMETRES
2.3 NIVEAUX DE PROGRAMMATION DES PARAMETRES
2.4 ETATS DE REGLAGE
2.5 SELECTION DU SET POINT ACTIF
3 PRECAUTIONS
L'UTILISATION
3.1 UTILISATION PERMISE
3.2 MONTAGE MECANIQUE
3.3 CONNEXION ELECTRIQUE
3.4 SCHEMA DES BRANCHEMENTS ELECTRIQUES
4 FONCTIONNEMENT
4.1 MESURE ET VISUALISATION
4.2 CONFIGURATION DES SORTIES
4.3 REGULTEUR ON/OFF
4.4 REGULATEUR ON/OFF A ZONE NEUTRE
4.5 REGULATEUR PID A SIMPLE ACTION
4.6 REGULATEUR PID A DOUBLE ACTION
4.7 REGULATEUR
MOTORISES A POSITIONNEMENT TEMPORAIRE
4.8 FONCTIONS D'AUTOTUNING ET DE SELFTUNING
4.9 LIMITE DE LA PUISSANCE DE REGLAGE
4.10 LIMITE DE LA VITESSE DE VARIATION DE LA
PUISSANCE DE REGLAGE
4.11 FONCTION DE SPLIT RANGE
4.12 REALISATION
CONTROLEE ET
ENTRE DEUX SET POINT
4.13 FONCTION DE SOFT-START
4.14 FONCTIONNEMENT DES SORTIES D'ALARME
4.15 FONCTION ALARME DE HEATER BREAK
4.16 FONCTION ALARME DE LOOP BREAK
4.17 FONCTIONNEMENT DE LA TOUCHE U
4.18 ENTREES DIGITALES
4.19 INTERFACE SERIELLE RS 485
4.20 CONFIGURATION DES PARAMETRES AVEC A01
5 PARAMETRES PROGRAMMABLES
6 PROBLEMES, ENTRETIEN ET GARANTIE
6.1 SEGNALISATIONS D'ERREUR
6.2 NETTOYAGE
6.3 GARANTIE ET REPARATIONS
7 DONNEES TECHNIQUES
7.1 CARACTERISTIQUES ELECTRIQUES
7.2 CARACTERISTIQUES MECANIQUES
7.3 DIMENSIONS MECANIQUES, TROUAGE DU PANNEAU
ET FIXAGE
7.4 CARACTERISTIQUES FONCTIONNELLES
7.5 TABLEAU ETENDUE DE MESURE
7.6 CODIFICATION DE L'INSTRUMENT
1 - DESCRIPTION DE L'INSTRUMENT
1.1 - DESCRIPTION GENERALE
Le modèle TLK 94 est un régulateur digital à microprocesseur
"single loop", avec réglage ON/OFF, ON/OFF à Zone Neutre, PID
à simple action ou PID à double action (directe et inverse), PID
pour actionnements motorisés à positionnement temporaire.
Pour le réglage PID
d'AUTOTUNING FAST ou OSCILLATOIRE et calcul automatique
du paramètre FUZZY OVERSHOOT CONTROL.
Le réglage PID effectué par l'instrument dispose d'un algorithme
particulier à DEUX DEGRES DE LIBERTE qui optimise de façon
indépendante les prestations de réglage en présence de
perturbations du procédé et de variations du Set Point.
L'instrument offre, en outre, la possibilité de disposer d'interface de
communication sérielle RS485 avec protocole de communication
MODBUS-RTU et avec une vitesse de transmission jusqu'à 38400
ETATS DE REGLAGE
POUR L'INSTALLATION
PID POUR ACTIONNEMENTS
DU SET POINT A
COMMUTATION AUTOMATIQUE
l'instrument dispose des
ET
ET
VITESSE
fonctions
