7.3.2 Trinokularkopfanschluss mit Projektionslinse

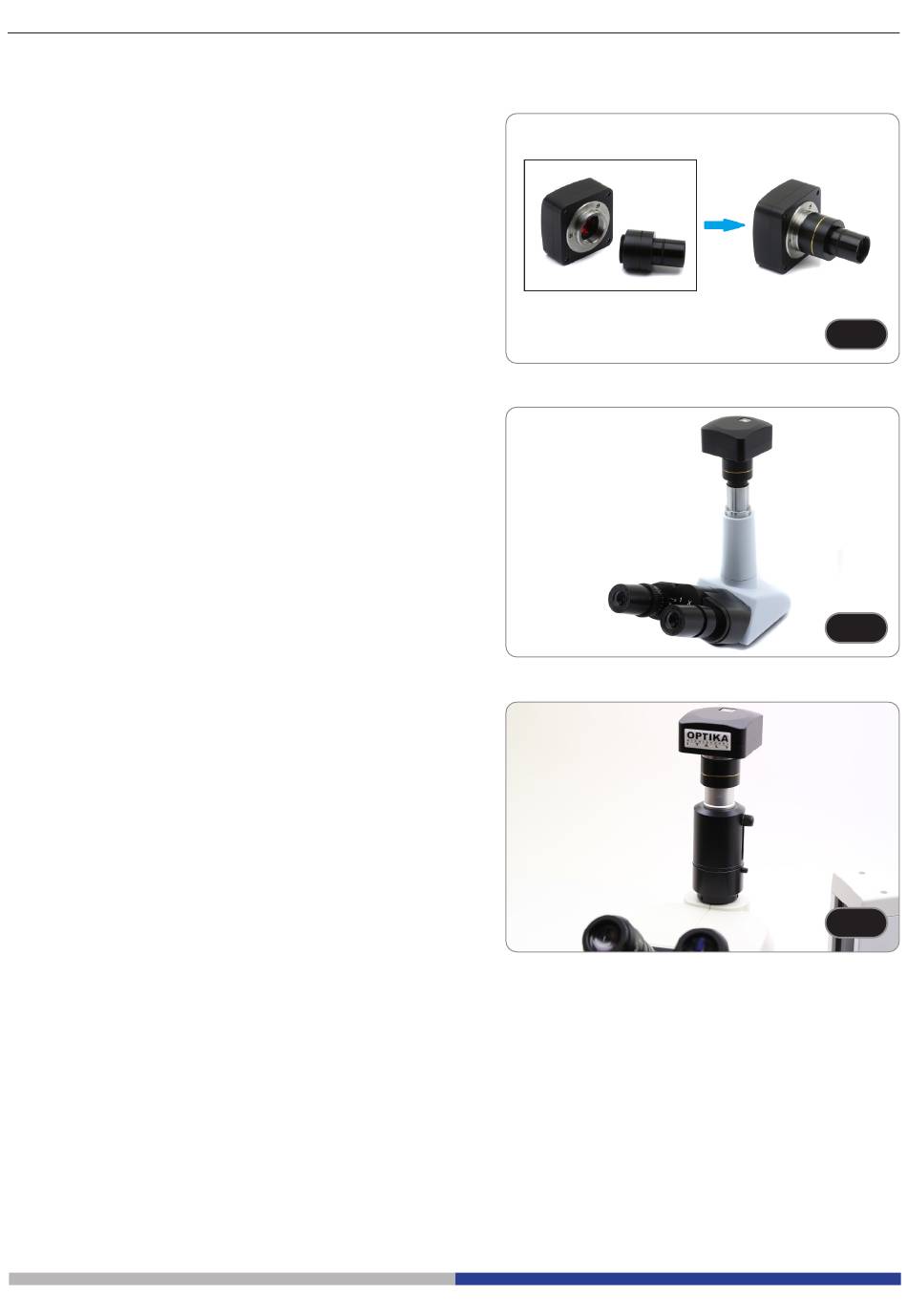

1. Entfernen Sie die Staubschutzkappen von Kamera und
Projektionslinse.
2. Schrauben Sie das Projektionslinse an das Gewinde
der Kamera. (Fig. 4)
• Installation auf biologischen Mikroskopen
3. Stecken Sie das Ende der Projektionslinse in die leere
Röhre der Fototube. (Fig. 5)
• Installation auf Stereomikroskopen
4. Stecken Sie das Ende der Projektionslinse in die leere
Röhre der Fototube. (Fig. 6)
Seite 67
F ig. 4 F ig. 4
F ig. 5 F ig. 5
F ig. 6 F ig. 6
