7.3.2 Collegamento a testa trinoculare con lente di proiezione

1. Rimuovere i tappi antipolvere dalla telecamera e dalla
lente di proiezione.
2. Avvitare la lente di proiezione al filetto della telecamera.
(Fig. 4)
• Installazione su microscopi biologici
3. Inserire la parte terminale della lente di proiezione nel
tubo vuoto del tubo fotografico. (Fig. 5)
• Installazione su stereomicroscopi
4. Inserire la parte terminale della lente di proiezione nel
tubo vuoto del tubo fotografico. (Fig. 6)
Pagina 22

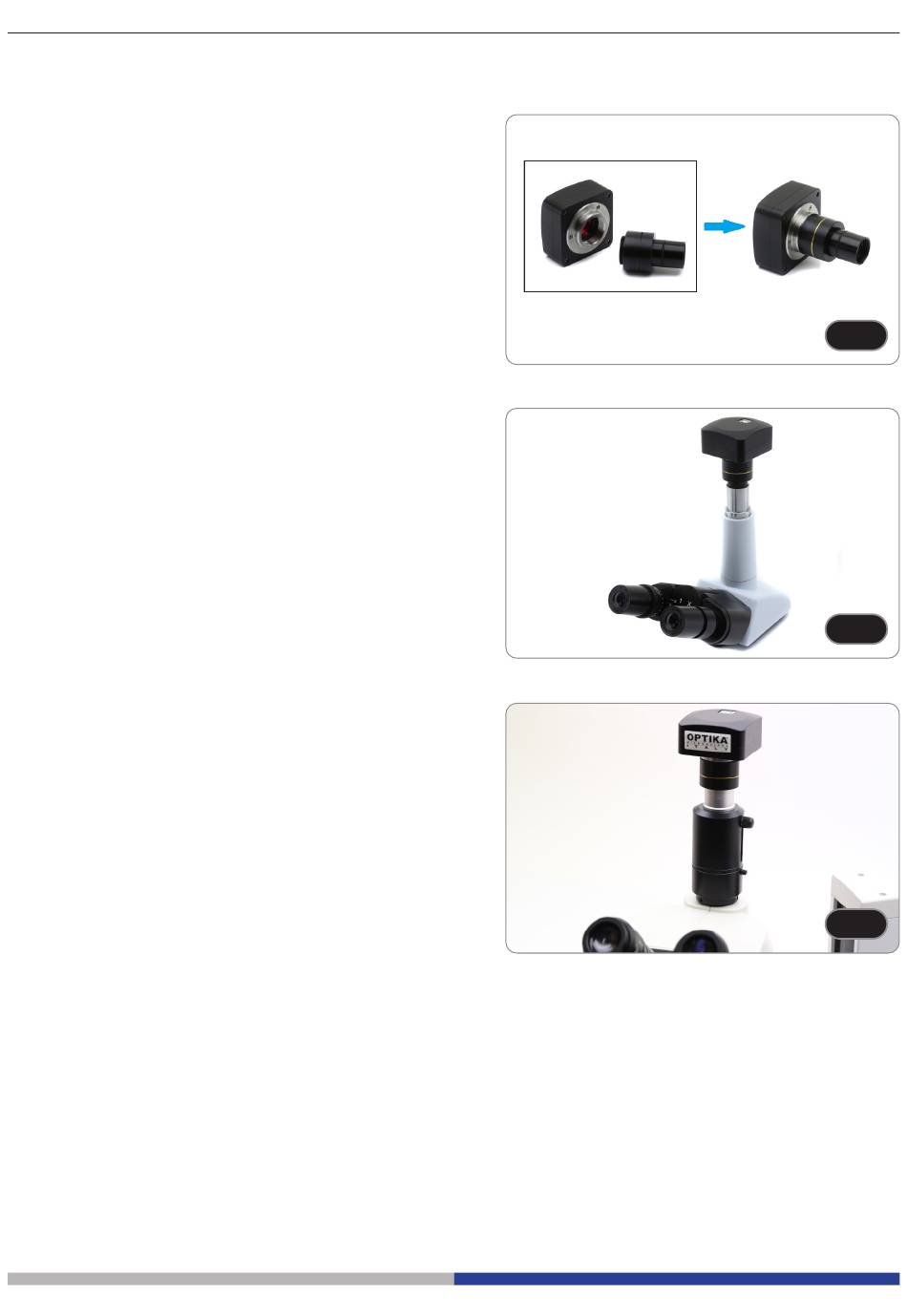

F ig. 4 F ig. 4
F ig. 5 F ig. 5
F ig. 6 F ig. 6
