Installation de la sonde de température
Avant l'installation, l'alimentation électrique du générateur doit être coupée au niveau du
disjoncteur.
La sonde de température est fournie avec les générateurs de vapeur SAWO. Il est recommandé d'utiliser uniquement la
sonde de température SAWO avec les générateurs SAWO afin d'assurer le fonctionnement correct de l'installation. Afin
d'éviter toute interférence électrique et endommagement, le câble de la sonde de température ne doit pas passer à
proximité des câbles d'alimentation ou de zones de température trop élevée.
La sonde est fournie avec un câble de 9 mètres. En cas de nécessité d'extension, utiliser un câble de dimensions comprises
entre 2 x 0,5 mm² et 2 x 1,0 mm².

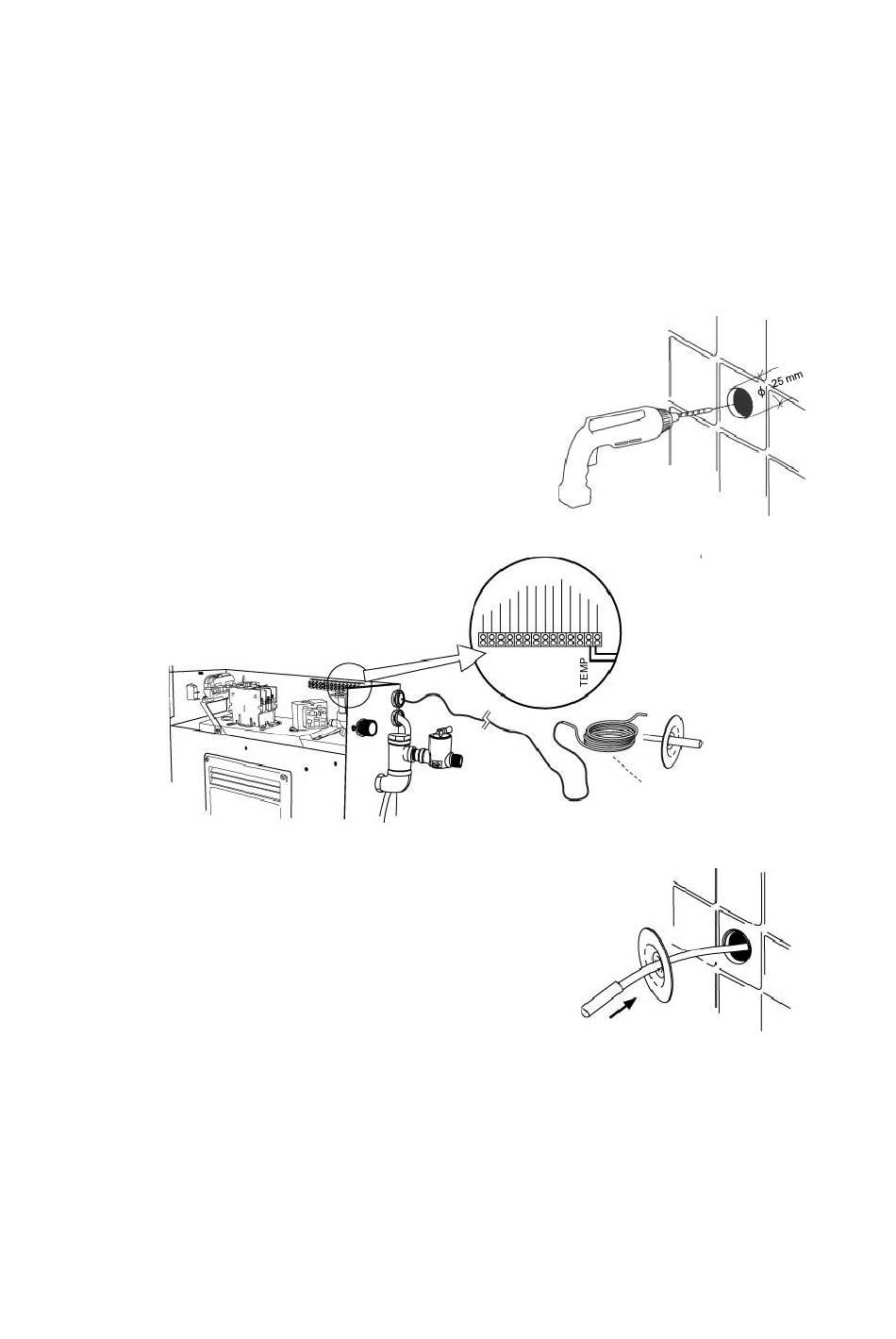

1. La sonde de température doit être installée :
à 1,2-1,5 m du sol et éloignée de la tête de sortie de vapeur afin
d'éviter la projection directe de vapeur sur la sonde.
2. Un orifice de 25 mm est requis pour l'installation de la sonde de
température. Ne pas percer de trou plus large ou plus étroit.
Nettoyer le trou percé avant de poser la sonde.
3. Percer le passe-câble situé sur le côté du générateur et y insérer le
câble. Brancher le câble au bornier de connexion, sur la position
portant le libellé « TEMP ». Voir figure 2.
Générateur de vapeur SAWO
(panneau de protection retiré)
4. Insérer la sonde de température dans le perçage du mur de la salle
à vapeur. Ne pas appliquer d'agrafe ou d'autre élément
susceptible d'endommager le câble.
5. Appliquer un mastic de silicone afin d'étanchéifier l'orifice du mur
contre l'humidité (fig. 4). Vérifier l'absence de toute trace de
silicone sur la sonde : cela risquerait d'altérer la mesure.
Figure 2
Bornier de
connexion
22
Image à titre illustratif uniquement
Figure 1
Sonde de température
Figure 3
Pousser la tête de la
sonde jusqu'à fixation
