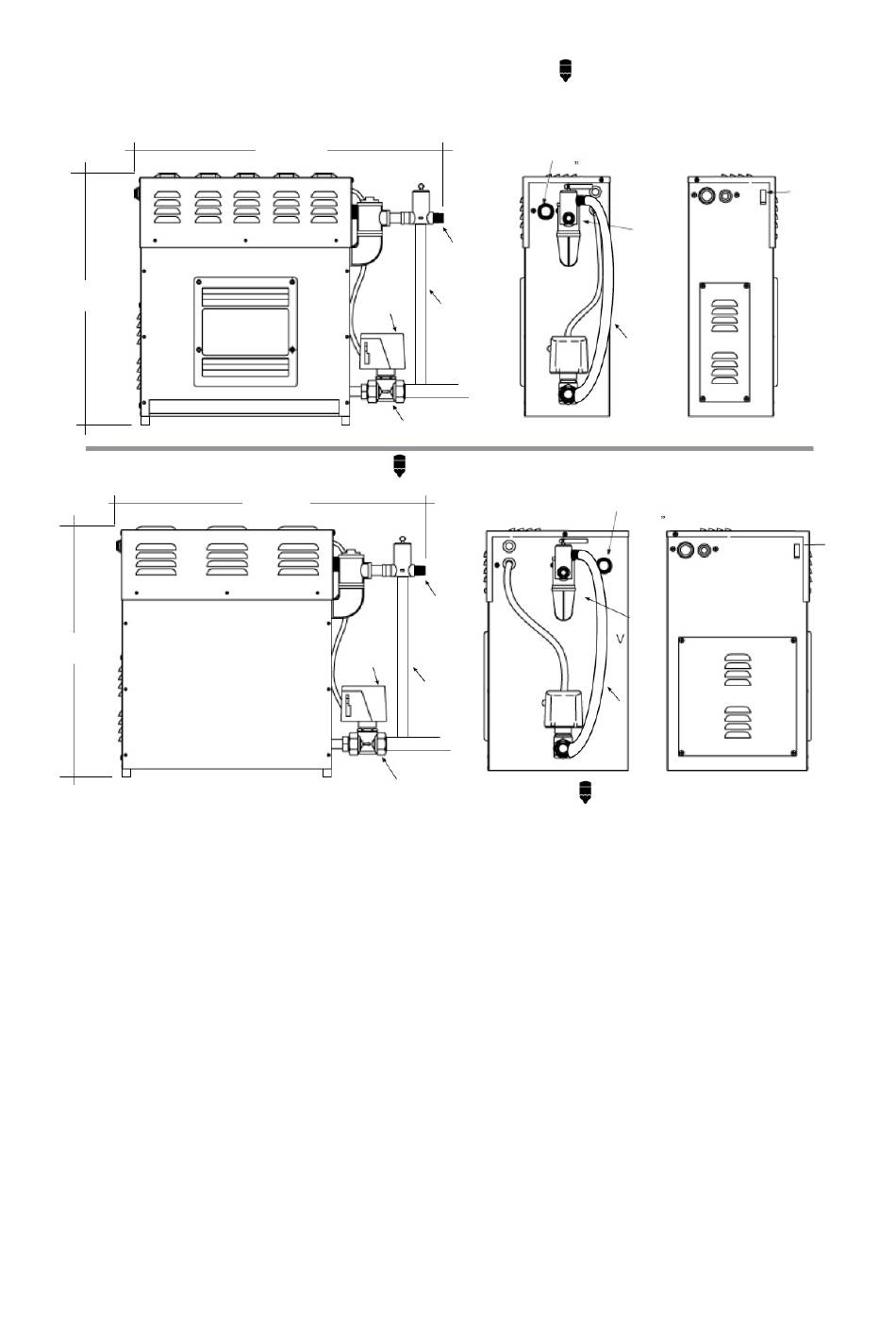

Générateur de vapeur
3,0 kW | 3,5 kW | 4,0 kW | 4,5 kW | 5,0 kW | 6,0 kW | 7,5 kW
470 mm
9,0 kW | 12,0 kW | 15,0 kW
470 mm
Alimentation en eau
Prévoir un robinet de fermeture au niveau de l'alimentation en eau du générateur de vapeur. Fermer l'alimentation en eau
avant d'installer l'unité. Se reporter au manuel du filtre d'eau pour connaître les caractéristiques de pression du filtre. Sans
filtre ni adoucisseur, la pression maximale est de 8 bars. Le débit d'eau doit être au minimum égal à 4 litres/minute. Il est
recommandé d'utiliser un adoucisseur d'eau.
Pression de l'eau
La pression de l'eau requise pour les générateurs de vapeur STP est comprise entre 2 et 8 bars (30-120 psi). Un
dépassement au-delà ou en deçà de ces limites risque de causer des dommages et des dysfonctionnements de l'entrée
d'eau.
540 mm
Dispositif de
purge
automatique
Filetage : 1" BSP
En cas de montage devant un mur, un dégagement
d'au moins 100 mm doit être respecté
540 mm
Dispositif de
purge
automatique
Filetage : 1" BSP
En cas de montage devant un mur, un
dégagement d'au moins 100 mm doit
être respecté
Entrée d'eau ¾" BSP
Filetage : ½"
BSP
Soupape
de sortie
de vapeur
Sortie de vapeur
en surpression
Entrée d'eau ¾" BSP
Filetage :
½" BSP
Soupape
de sortie
de vapeur
Sortie de vapeur
en surpression
13
Vue latérale avec panneau
d'accès aux éléments
Soupape de
protection
contre la
surpression
Sortie de vapeur
en surpression
Soupape de
protection contre
l
i
Sortie de vapeur
en surpression
Se reporter aux caractéristiques techniques
pour plus d'informations
Interrupteur
Marche/Arrêt
Interrupteur
Marche/Arrêt
