6.3.3
Conduite de dégazage vers l'installation

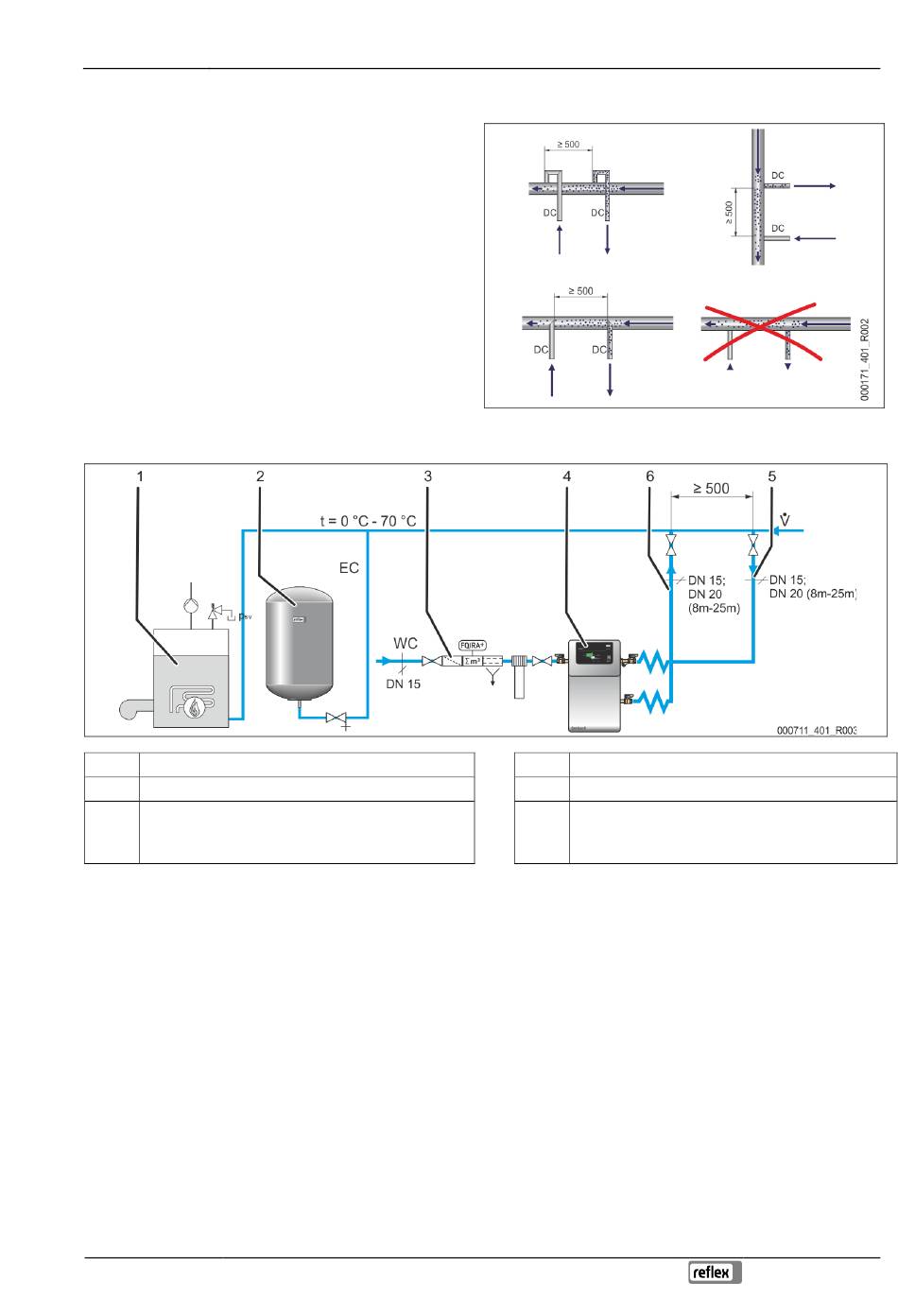

Détails de l'intégration de la conduite de dégazage « DC »
Réalisez l'intégration des conduites de dégazage « DC »
comme suit :
•
Évitez la pénétration d'impuretés grossières et ainsi une
surcharge du collecteur d'impuretés « ST » de l'appareil.
•
'Vue dans le sens d'écoulement de l'installation)
Intégrez la conduite de dégazage riche en gaz « DC » en
amont de la conduite de dégazage pauvre en gaz.
•
Préférez une intégration sur le côté reflux du système.
–
La température de l'eau doit être comprise entre
0 °C et 70 °C pour garantir une puissance de
dégazage suffisante.
Appareil au sein d'une installation de chauffage, maintien de la pression avec vase d'expansion de pression à membrane « MAG »
1
Installation de chauffage
2
Vase d'expansion de pression à membrane
3
Appareil supplémentaire en option, voir le
chapitre 4.5 "Équipement supplémentaire en
option" à la page 10
Procédez comme suit :
•
L'intégration des conduites de dégazage « DC » est réalisée dans le débit volumétrique principal « V » du système de
l'installation.
•
L'appareil nécessite deux conduites de dégazage pour le système.
–
Une conduite de dégazage pour l'eau riche en gaz depuis le système
–
Une conduite de dégazage pour l'eau pauvre en gaz vers le système.
•
Montez les conduites de dégazage à proximité de la conduite d'expansion « EC ».
–
Vous garantissez ainsi des rapports de pression stables.
•
Placez l'appareil à proximité du vase d'expansion de pression à membrane « MAG ».
–
Vous assurez ainsi une surveillance de la pression du vase d'expansion de pression à membrane.
–
Réglez la commande en mode « Magcontrol ».
Remarque !
•
Observez l'intégration dans le débit volumétrique principal « V ». Surtout avec les variantes de commutation à
aiguillages hydrauliques et apports dans le retour.
–
Variantes de commutation et de réalimentation, voir le chapitre 6.4 "Variantes de commutation et de
réalimentation" à la page 16.
Dégazage par pulvérisation sous vide — 28.08.2019 - Rev. B
4
Appareil
5
Conduite de dégazage « DC » (eau riche en gaz)
6
Conduite de dégazage « DC » (eau dégazée)
Montage
Français — 15
