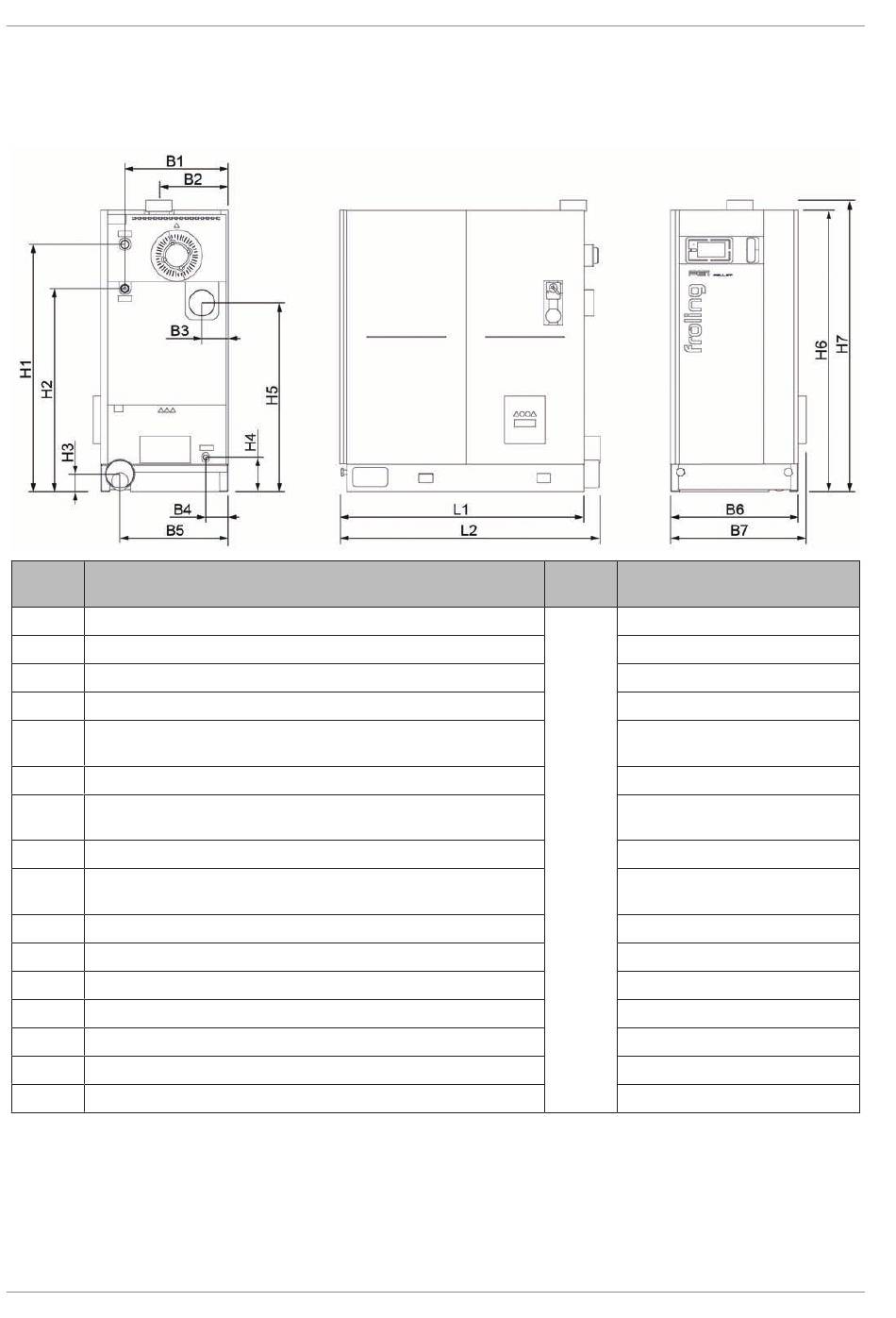

4.1 Dimensions

Dimensi
on
L1 Longueur de la chaudière
L2 Longueur totale
B1 Distance du raccord arrivée / retour au côté de la chaudière
B2 Distance du raccord du conduit de fumée au côté de la chaudière
B3 Distance du raccord du conduit de fumée arrière au côté de la
chaudière (en option)
B4 Distance de la vidange au côté de la chaudière
B5 Distance du raccord d'amenée d'air au côté de la chaudière (en
option)
B6 Largeur de la chaudière
B7 Largeur de la chaudière avec plaque de protection pour
séparateur électrostatique de particules (en option)
H1 Hauteur du raccord de départ
H2 Hauteur du raccord de retour
H3 Hauteur du raccord d'amenée d'air (en option)
H4 Hauteur du raccord de vidage
H5 Hauteur du raccord du conduit de fumée arrière (en option)
H6 Hauteur de la chaudière
H7 Hauteur totale
18
Désignation
M2390121_fr | Instructions de montage Chaudières à granulés PE1e Pellet (ESP)
Unité 45-60
mm 1400
1490
590
395
150
130
620
730
810
1425
1175
100
195
1090
1620
1675
