Entrées 5 à 8 : elles prennent en charge les
connexions symétriques ou asymétriques 1/4 de
pouce et il est possible d'en basculer le
fonctionnement de –10 dBV à +4 dBu.
INPUT 7
INPUT 5
+4
-10
+4
-10
+4
-10
INPUT 8
INPUT 6

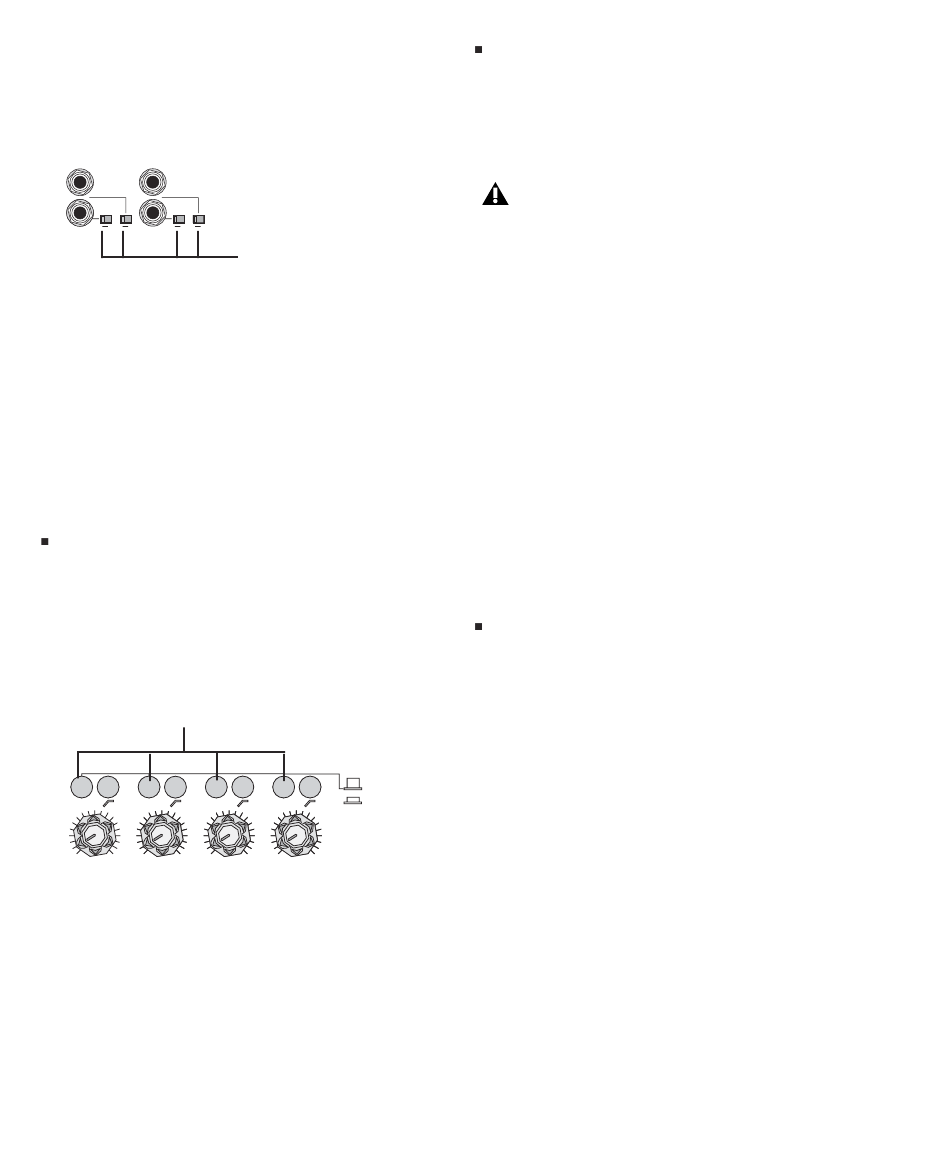

Entrées de ligne 5 à 8 (panneau arrière)
Ajout de connexions audio analogique
Pour connecter une source audio analogique à
Digi 002 ou Digi 002 Rack, suivez les instructions
ci-dessous en fonction de votre type d'entrée.
Micros branchez un micro directement à l'une
des entrées micro XLR disponibles sur la face
arrière de Digi 002 ou Digi 002 Rack.
Appuyez sur la touche du sélecteur de
micro/ligne/instrument (située dans la partie
supérieure de Digi 002 et sur le panneau avant
de Digi 002 Rack) en fonction du type d'entrée
dont vous disposez et réglez-la sur la position
« Mic ».
Touches du sélecteur de micro/ligne/instrument
1 GAIN
2 GAIN
Touches du sélecteur de micro/ligne/instrument
(situées sur le panneau avant de Digi 002 et dans la
partie supérieure de Digi 002 Rack)
70
Guide Introduction à Digi 002 et Digi 002 Rack
+4
-10
Commandes de niveau
de fonctionnement
LINE/ INST
MIC
3 GAIN
4 GAIN
Si votre micro nécessite une alimentation
fantôme, appuyez sur la commande
d'alimentation fantôme (étiquetée 48 V) sur le
panneau arrière pour la paire d'entrées
correspondante.
L'alimentation fantôme peut être utilisée en
toute sécurité avec la plupart des micros,
mais elle risque d'endommager les micros à
ruban. Veillez à la désactiver et patientez
au moins trente secondes avant de
connecter ou de déconnecter un micro à
ruban.
Instruments avec préamplis : branchez des
instruments dont les signaux de sortie sont de
faible niveau (par exemple une guitare
électrique) directement à l'une des entrées TRS
1/4 de pouce 1 à 4 disponible sur le panneau
arrière de Digi 002 ou Digi 002 Rack. Ces entrées
possédant une commande réglable, elles sont
particulièrement utiles pour les périphériques
qui émettent des signaux de faible niveau.
Appuyez sur la touche du sélecteur de
micro/ligne/instrument (située dans la partie
supérieure de Digi 002 et sur le panneau avant
de Digi 002 Rack) en fonction du type d'entrée
dont vous disposez et réglez-la sur la position
« Line/Inst ». Les entrées 1 à 4 sont destinées aux
signaux d'entrée dont le niveau de
fonctionnement nominal est de +4 dBu. Vous
devez effectuer un tour complet de la
commande de gain d'entrée pour les
périphériques +4 dBu sur le gain unitaire.
Périphériques de niveau ligne : branchez les
sources de niveau ligne (synthétiseurs, micros
ou guitares amplifiés par un préamplificateur
externe) sur l'une des entrées analogiques 1/4 de
pouce, situées sur le panneau arrière de Digi 002
ou Digi 002 Rack.
