5.4 Schritt 4: Kabelverbindung

E285-Extruder
Begrenzungssc
halter
Motor links
Motor rechts
F F C - K a b e l
Begrenzungsschalter
Führen Sie das
Stromkabel
Kabel vertikal in
den Anschluss der
Schalter
Basis ein
Konnektivität des Z-
Z-axis parts connectivity
FFC-Konnektivität Achsen-Motors
Anweisung

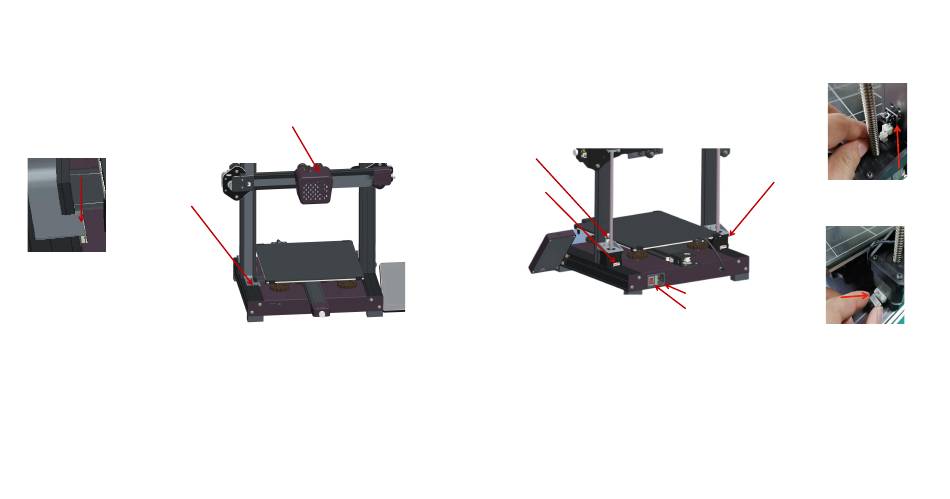

1. Führen Sie das Kabel der Z-Achse vertikal in den Anschluss der
Basis ein
2. Führen Sie das Kabel der Z-Achse horizontal in den Anschluss
beider Motoren ein
3.Vertikal nach oben stecken Sie das Kabel des
Begrenzungsschalters in den Netzschalteranschluss
4.Führen Sie das Netzkabel ein.
