Accessoire en option : plaque murale F61-2663, 6-3/4 po L x 4-1/2 po H
INDEX
Horaire du thermostat
Ligne d'assistance pour les propriétaires
SPÉCIFICATIONS
Paramètres électriques :
Batterie ................................................................. mV à 30 V c.a., NEC classe II, 50/60 Hz
Câblé ..................................................................... 20 à 30 V c.a., NEC classe II, 50/60 Hz
Charge à la borne ........................................................ 1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées
Plage de réglage ......................................................... 45 à 99 °F (7 à 37 °C)
Différentiel nominal (@ 6 °F/h) :
Chauffage (gaz classique/mazout/électricité) ......... 0,5 °F
Climatisation (centrale) ......................................... 0,9 °F
Thermopompe (climatisation et chauffage) .......... 0,9 °F
Thermopompe, chauffage auxiliaire ...................... 0,5 °F
Température ambiante de fonctionnement ................ 32 °F à +105 °F (0 à +41 °C)
Plage de températures affichées ................................... 32 °F à +99 °F (0 à 37 °C)
Humidité de fonctionnement ...................................... 90 % max. sans condensation
Plage de températures d'expédition ........................... -20 °F à +150 °F (-29 à +65 °C)
Dimensions du thermostat ......................................... 3-3/4 po H x 6 po L x 1-1/8 po P
emerson.com/white-rodgers

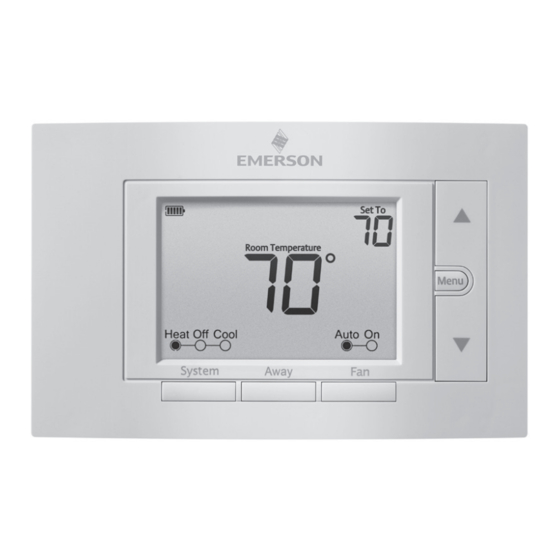

1F85U-22NP (non programmable)
Instructions d'installation et d'utilisation
Alimentation par piles ou câblée avec fil commun
2-4
2
Applications du thermostat
3-4
4
Systèmes au gaz classique , au mazout,
5-7
à l'électricité (mV et 24 V), chauffage
5
seulement, climatisation seulement ou
6
Thermopompe (source d'air ou
6
géothermique) avec chauffage auxiliaire
7
AVIS RELATIF AU MERCURE : Ce produit ne contient pas de
7-8
mercure. Il peut toutefois remplacer un produit qui en contient.
8
Le mercure et les produits contenant du mercure ne doivent pas
être jetés dans les ordures ménagères. Consultez le site
www.thermostat-recycle.org pour connaître les endroits où
vous pouvez envoyer le produit contenant du mercure.
Rapide
Moyen
0,75 °F
1,2 °F
1,2 °F
0,75 °F
Thermostat universel
Lent
1,9 °F
1,7 °F
1,7 °F
1,9 °F
DE PIÈCE 37-7572001
N
O
Remplace 37-7572D
Nombre
maximum
d'étages
chauffage/
climatisation
2/2
2/1
2044
Publicité
Table des Matières
Manuels Connexes pour Emerson 1F85U-22NP
Sommaire des Matières pour Emerson 1F85U-22NP
-
Page 1: Table Des Matières
1F85U-22NP (non programmable) Instructions d’installation et d’utilisation Thermostat universel Alimentation par piles ou câblée avec fil commun Accessoire en option : plaque murale F61-2663, 6-3/4 po L x 4-1/2 po H INDEX Installation du thermostat Nombre maximum Câblage Applications du thermostat d’étages... -
Page 2: Installation Du Thermostat
INSTALLATION DU THERMOSTAT CÂBLAGE Consultez le mode d’emploi du fabricant de l’appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L’INSTALLATEUR pour configurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat. Le câblage changera lorsque le chauffage d’urgence dédié... -
Page 3: Menu De L'installateur
Cavalier RC/RH Ce thermostat connecte électriquement les bornes RC et RH de façon que cette opération ne soit pas nécessaire avec un cavalier. Si l’application comprend des fils RC et RH distincts, coupez le cavalier RC/RH. Cela isolera les deux bornes de façon qu’elles puissent être utilisées indépendamment. -
Page 4: Menu De L'installateur (Suite)
MENU DE L’INSTALLATEUR (suite) Num. de menu Réglage par Réglages Description d’installateur défaut (appuyez sur (icônes clignotantes) (enfoncez Menu 8 secondes) °F – Fahrenheit Fahrenheit ou Celsius °F °C – Celsius Réglage de la température affichée : -5 à +5 permet d’ajuster la température ambiante affichée Éclairage continu de l’affichage : garde le... -
Page 5: Utilisation Du Thermostat
UTILISATION DU THERMOSTAT APERÇU DU THERMOSTAT Avant d’utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l’emplacement/le fonctionnement des boutons et sélecteurs du thermostat. BOUTONS ET INTERRUPTEURS DU AFFICHAGE THERMOSTAT 1.) Bouton du ventilateur 8.) Next (Suivant) (bouton Menu) est utilisé pour naviguer dans un menu 2.) Bouton Away (Absent) (règle à... -
Page 6: Menu De L'utilisateur
MENU DE L’UTILISATEUR Pour personnaliser les réglages du thermostat, enfoncez et tenez le bouton Menu pendant ½ seconde sur l’écran d’accueil. Utilisez les boutons pour sélectionner Settings (Réglages) puis appuyez sur Next (Suivant). Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. -
Page 7: Dépannage
DÉPANNAGE Problème Cause possible Mesure corrective 1.) Fusible grillé ou disjoncteur déclenché. 1.) Remplacez le fusible ou réenclenchez le disjoncteur. 2.) Interrupteur de marche/arrêt de la 2.) Placez l’interrupteur à la position marche (ON). Chauffage, fournaise en position arrêt (OFF). climatisation ou 3.) Porte ou panneau du compartiment du 3.) Remettez la porte ou le panneau en place pour... -
Page 8: Dépannage (Suite)
Menu et de rétroéclairage et gardez-les enfoncés jusqu’à ce que l’affichage s’efface et se réinitialise. LIGNE D’ASSISTANCE POUR LES PROPRIÉTAIRES : 1-800-284-2925 Emerson et White-Rodgers sont des marques de commerce d’Emerson Electric Co. © 2020 Emerson Electric Co. Tous droits réservés. emerson.com/white-rodgers...
