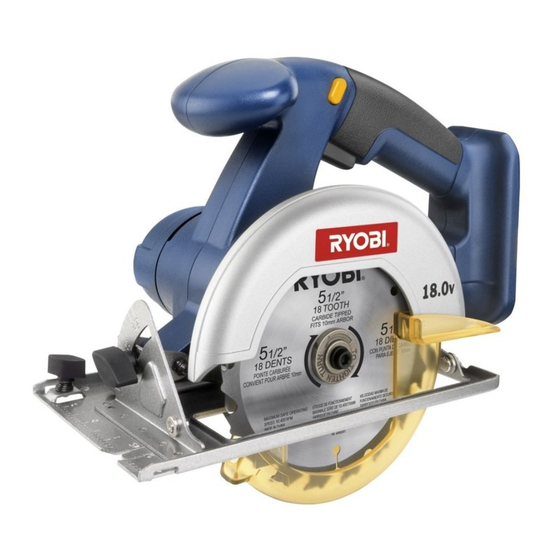

Scie circulaire de (5-1/2 po) 18v
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
5-1/2 IN. 18 VOLT CIRCULAR SAW
SCIE CIRCULAIRE DE (5-1/2 po) 18 V
SIERRA CIRCULAR DE (5-1/2 pulg.)18 V
P501
ACCEPTS ALL ONE+ BATTERY PACKS
COMPATIBLE AVEC TOUS LE PILES ONE+
ACEPTA TODOS LOS PAQUETES DE BATERÍAS ONE+
BATTERIES AND CHARGERS SOLD SEPARATELY
PILES ET CHARGEURS VENDUS SÉPARÉMENT
LAS BATERÍAS Y CARGADORES SE VENDEN POR SEPARADO
Your saw has been engineered and manufactured to our high standard for dependability, ease of operation, and operator
safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using
this product.
Thank you for your purchase.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Cette scie circulaire a été conçu et fabriqué conformément à
nos strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenu, cet outil vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre le
manuel d'utilisation avant d'employer ce produit.
Merci de votre achat.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
All manuals and user guides at all-guides.com
Pour réduire les risques de
Su sierra circular ha sido diseñado y fabricado de conformidad
con nuestras estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado, le
brindará muchos años de sólido funcionamiento y sin problemas.
ADVERTENCIA:
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
Para reducir el riesgo de lesiones,

Publicité

Table des Matières
loading

Manuels Connexes pour Ryobi P501

Sommaire des Matières pour Ryobi P501

  • Page 1 MANUAL DEL OPERADOR 5-1/2 IN. 18 VOLT CIRCULAR SAW SCIE CIRCULAIRE DE (5-1/2 po) 18 V SIERRA CIRCULAR DE (5-1/2 pulg.)18 V P501 ACCEPTS ALL ONE+ BATTERY PACKS COMPATIBLE AVEC TOUS LE PILES ONE+ ACEPTA TODOS LOS PAQUETES DE BATERÍAS ONE+ BATTERIES AND CHARGERS SOLD SEPARATELY PILES ET CHARGEURS VENDUS SÉPARÉMENT...

  • Page 2: Table Des Matières

    The replacement power tool will be covered by the limited warranty for the balance of the two year period from the date of the original purchase. WHAT THIS WARRANTY COVERS: This warranty covers all defects in workmanship or materials in your RYOBI power ®...

  • Page 3: General Safety Rules

    All manuals and user guides at all-guides.com GENERAL SAFETY RULES  Use safety equipment. Always wear eye protection. WARNING! Dust mask, non-skid safety shoes, hard hat, or hearing protection must be used for appropriate conditions. READ AND UNDERSTAND ALL INSTRUCTIONS. Fail-  Do not wear loose clothing or jewelry.

  • Page 4: Specific Safety Rules

    All manuals and user guides at all-guides.com GENERAL SAFETY RULES ment parts. Follow instructions in the Maintenance SERVICE section of this manual. Use of unauthorized parts or  Tool service must be performed only by qualified failure to follow Maintenance Instructions may create a repair personnel.
  • Page 5 All manuals and user guides at all-guides.com SPECIFIC SAFETY RULES  When blade is binding, or when interrupting a cut properly and perform its intended function. Check for for any reason, release the trigger and hold the saw alignment of moving parts, binding of moving parts, motionless in the material until the blade comes to a breakage of parts, mounting, and any other conditions complete stop.

  • Page 6: Symbols

    All manuals and user guides at all-guides.com SYMBOLS Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in- terpretation of these symbols will allow you to operate the product better and safer. SYMBOL NAME DESIGNATION/EXPLANATION...
  • Page 7 AUTHORIZED SERVICE CENTER for repair. When servic- do not understand the warnings and instructions in the ing, use only identical replacement parts. operator’s manual, do not use this product. Call Ryobi customer service for assistance. WARNING: The operation of any power tool can result in foreign objects being thrown into your eyes, which can result in severe eye damage.

  • Page 8: Features

    All manuals and user guides at all-guides.com FEATURES PRODUCT SPECIFICATIONS Cutting Depth at 0° ..........1-9/16 in. Motor ..............18 Volt DC Cutting Depth at 45° ..........1-1/8 in. Blade Diameter ............5-1/2 in. No Load Speed ........4,200 r/min. (RPM) Blade Arbor ...............3/8 in. BLADE WRENCH STORAGE KNOW YOUR CIRCULAR SAW Convenient wrench storage for quick blade changes.

  • Page 9: Operation

     Remove the blade. blade washer where they contact the blade. OPERATION This product will accept Ryobi One+ 18 V lithium-ion battery WARNING: packs and Ryobi One+ 18 V nickel-cadmium battery packs. Do not allow familiarity with tools to make you care- For complete charging instructions, refer to the Operator’s...
  • Page 10 All manuals and user guides at all-guides.com OPERATION  Support the workpiece properly before beginning a cut. WARNING:  Use steady, even pressure when making a cut. Never force a cut. Always remove battery pack from your tool when you are  Do not cut warped or wet lumber.
  • Page 11 All manuals and user guides at all-guides.com OPERATION To make the best possible cut, follow these helpful hints: WARNING:  Hold the saw firmly with both hands. The blade coming in contact with the workpiece before  Avoid placing your hand on the workpiece while making it reaches full speed could cause the saw to “kickback”...
  • Page 12 All manuals and user guides at all-guides.com OPERATION ADJUSTING THE BEVEL SETTING  Release the trigger and allow the blade to come to a complete stop. See Figure 19, page 16.  Lift the saw from the workpiece.  Loosen the bevel adjustment knob. ...

  • Page 13: Adjustments

    All manuals and user guides at all-guides.com ADJUSTMENTS ADJUSTING POSITIVE 0° BEVEL STOP WARNING:  Loosen bevel adjustment knob. Attempting a bevel cut without having the bevel ad-  Turn setscrew with hex key and adjust base until it is justment knob securely tightened can result in serious square with the saw blade.
  • Page 14 POLITIQUE D’ÉCHANGE DE 30 JOURS : En cas de défaillance due à des vices de matériaux ou de fabrication au cours des 30 jours suivant la date d’achat, l’acheteur pourra faire réparer tout outil électrique RyObI au titre de cette garantie ®...

  • Page 15: Règles De Sécurité Générales

    All manuals and user guides at all-guides.com RÈGLES DE SÉCURITÉ GÉNÉRALES  Utiliser l’équipement de sécurité. Toujours porter une AVERTISSEMENT ! protection oculaire. Suivant les conditions, le port d’un masque filtrant, de chaussures de sécurité, d’un casque ou LIRE ET VEILLER à BIEN COMPRENDRE TOUTES LES d’une protection auditive est recommandé.

  • Page 16: Règles De Sécurité Particulières

    All manuals and user guides at all-guides.com RÈGLES DE SÉCURITÉ GÉNÉRALES DÉPANNAGE  Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. Se conformer aux  Le dépannage des outils doit être confié exclusivement instructions de la section Entretien de ce manuel. à...
  • Page 17 All manuals and user guides at all-guides.com RÈGLES DE SÉCURITÉ PARTICULIÈRES  Les leviers de réglage de profondeur et d’angle de coupe de chaleur. Ceci réduit les risques d’explosion et de doivent être fermement serrés et assujettis avant de blessures. commencer la coupe.

  • Page 18: Symboles

    All manuals and user guides at all-guides.com SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts...
  • Page 19 Appeler le service après-vente Ryobi. AVERTISSEMENT : L’utilisation de tout outil motorisé peut entraîner la projection d’objets dans les yeux et causer des lésions oculaires graves.

  • Page 20: Caractéristiques

    All manuals and user guides at all-guides.com CARACTÉRISTIQUES FICHE TECHNIQUE Moteur ..............18 V C.C. Profondeur de coupe à 0° ..... 40 mm (1 9/16 po) Diamètre de la lame ....... 140 mm (5 1/2 po) Profondeur de coupe à 45° ..... 29 mm (1 1/8 po) Axe de lame ..........

  • Page 21: Utilisation

    à PROTECTION DES PILES AVERTISSEMENT : Les piles au lithium ion de Ryobi sont conçues de manière à Toujours porter des lunettes étanches ou des lunettes de protéger les piles au lithium ion et à maximiser l’autonomie sécurité à coques latérales lors de l’utilisation d’outils. Si des piles.
  • Page 22 All manuals and user guides at all-guides.com UTILISATION  Ne pas couper de planches humides ou voilées. AVERTISSEMENT :  Tenir la scie fermement à deux mains et se tenir bien campé afin de pouvoir la maîtriser en cas de rebond. Toujours retirer la pile de l’outil au moment d’assembler des pièces, d’effectuer des réglages et de procéder au nettoy- AVERTISSEMENT :...
  • Page 23 All manuals and user guides at all-guides.com UTILISATION Pour obtenir une qualité de coupe maximum, suivre les AVERTISSEMENT : conseils ci-dessous.  Tenir la scie fermement, à deux mains. La mise en contact avec le bois d’une lame ne tournant pas ...
  • Page 24 All manuals and user guides at all-guides.com UTILISATION RÉGLAGE D’ANGLE DE BISEAU  Relâcher la gâchette et laisser la lame parvenir à l’arrêt complet. Voir la figure 19, page 16.  Retirer la scie de la pièce.  Desserrer le bouton de réglage de biseau.  Finir les coins avec une scie à...

  • Page 25: Réglage

    All manuals and user guides at all-guides.com RÉGLAGES RÉGLAGE DE LA BUTÉE FIXE DE BISEAU à 0° AVERTISSEMENT :  Desserrer le bouton moleté de réglage de biseau. Ne pas essayer de pratiquer une coupe en biseau sans  Tourner la vis d’arrêt et ajuster la lame de manière à la avoir vérifié...
  • Page 26 One World Technologies, Inc., garantiza sus herramientas eléctricas con las siguientes condiciones: POLÍTICA DE INTERCAMBIO A LOS 30 DÍAS: Durante los primeros 30 días a partir de la fecha de compra, usted puede solicitar servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica RYOBI que no funcione correctamente ®...

  • Page 27: Reglas De Seguridad Generales

    All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES  No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. La ¡ADVERTENCIA! postura firme y el buen equilibrio permiten un mejor control de LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

  • Page 28: Reglas De Seguridad Específicas

    All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES SERVICIO  Sólo utilice accesorios recomendados por el fabricante para cada modelo en particular. Accesorios que pueden ser  El servicio de la producto sólo debe ser efectuado adecuados para una producto pueden significar un riesgo de por personal de reparación calificado.
  • Page 29 All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD ESPECÍFICAS  Al volver a arrancar la sierra en la pieza de trabajo, determinar si funcionará correctamente y desempeñará centre la hoja en el corte y verifique que los dientes de la función a la que está...

  • Page 30: Símbolos

    All manuals and user guides at all-guides.com SÍMBOLOS Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
  • Page 31 Llame al departamento de idénticas. atención al consumidor de Ryobi, y le brindaremos asistencia. ADVERTENCIA: Cualquier producto eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede causar serios daños a los mismos.

  • Page 32: Características

    All manuals and user guides at all-guides.com CARACTERÍSTICAS ESPECIFICACIONES DEL PRODUCTO Profundidad de corte a 0° ....1-9/16 pulg. (40 mm) Motor ..............18 V c.c. Profundidad de corte a 45° ....1-1/8 pulg. (29 mm) Diámetro de la hoja ......5-1/2 pulg. (140 mm) Velocidad en vacío ........4 200 r/min.

  • Page 33: Funcionamiento

    CARACTERÍSTICAS DE PROTECCIÓN DE LAS ADVERTENCIA: BATERÍAS Las baterías de iones de litio Ryobi de 18 V están diseñadas Cuando utilice herramientas, póngase siempre gafas de con características que protegen las celdas de iones de litio y seguridad o anteojos protectores con protección lateral.
  • Page 34 All manuals and user guides at all-guides.com FUNCIONAMIENTO  No corte madera combada o húmeda. ADVERTENCIA:  Sujete firmemente la sierra con ambas manos y mantenga el cuerpo en una postura bien equilibrada de manera que pueda Retire siempre el paquete de baterías de la herramienta resistir las fuerzas de un contragolpe si llegara a ocurrir.
  • Page 35 All manuals and user guides at all-guides.com FUNCIONAMIENTO Para efectuar el mejor corte que sea posible, siga estas Para apagar la sierra: Suelte el gatillo del interruptor. útiles sugerencias. Después de soltar el gatillo del interruptor permita que se  Sujete la sierra firmemente con ambas manos. detenga completamente la hoja de corte.
  • Page 36 All manuals and user guides at all-guides.com FUNCIONAMIENTO AjUSTE DEL ÁNGULO DE BISEL  Suelte el gatillo y permita que se detenga completamente la hoja de corte. Vea la figura 19, página 16.  Levante la sierra de la pieza de trabajo. ...

  • Page 37: Ajustes

    All manuals and user guides at all-guides.com AjUSTES AjUSTE DEL TOPE DE BISEL A 0° ADVERTENCIA:  Afloje la perilla de ajuste de bisel. Intentar efectuar un corte a bisel sin tener la perilla de  Gire el tornillo fijador con la llave hexagonal y ajuste la ajuste del mismo apretada firmemente puede producir base hasta dejarla a escuadra con la hoja de la sierra.
  • Page 38 All manuals and user guides at all-guides.com NOTAS 14 — Español...
  • Page 39 All manuals and user guides at all-guides.com NOTAS 15 — Español...
  • Page 40 All manuals and user guides at all-guides.com NOTAS 16 — Español...
  • Page 41 All manuals and user guides at all-guides.com Fig. 1 Fig. 3 A - Spindle lock (verrouillage de broche, husillo con seguro) B - Lower blade guard lever (levier de garde de lame inférieur, palanca de la protección inferior de la hoja) C - Spindle lock screw (vis de verrouillage de broche, tornillo del seguro del husillo) D - To tighten (pour serrer, para...
  • Page 42 All manuals and user guides at all-guides.com Fig. 6 Fig. 9 Fig. 12 InCOrrECT SuPPOrT (SuPPOrT InCOrrECT, SOPOrTE InCOrrECTO) A - Lower blade guard is in up position when making a cut (pendant la coupe, la garde inférieure est relevée, la protección inferior de la hoja está...
  • Page 43 All manuals and user guides at all-guides.com Fig. 15 Fig. 18 Fig. 21 TOP vIEW OF SAW (vuE SuPérIEurE DE SCIE, vISTA SuPErIOr DE LA SIErrA) A - Bevel adjustment knob (bouton de réglage de A - Lower blade guard handle (poignée de garde biseau, perilla de ajuste de bisel) de lame inférieur, manija de la protección B - Bevel scale (échelle de biseau, escala de...
  • Page 44 OBtENER SERvIcIO O ASIStENcIA tÉcNIcA AL cONSUMIDOR: para obtener Servicio o Asistencia técnica al consumidor, sírvase comunicarse con nosotros llamando al 1-800-525-2579. RYOBI es una marca comercial registrada de Ryobi Limited y es empleada mediante autorización. ® ONE wORLD TEcHNOLOGiES, iNc.
