Computer SMART III FAST

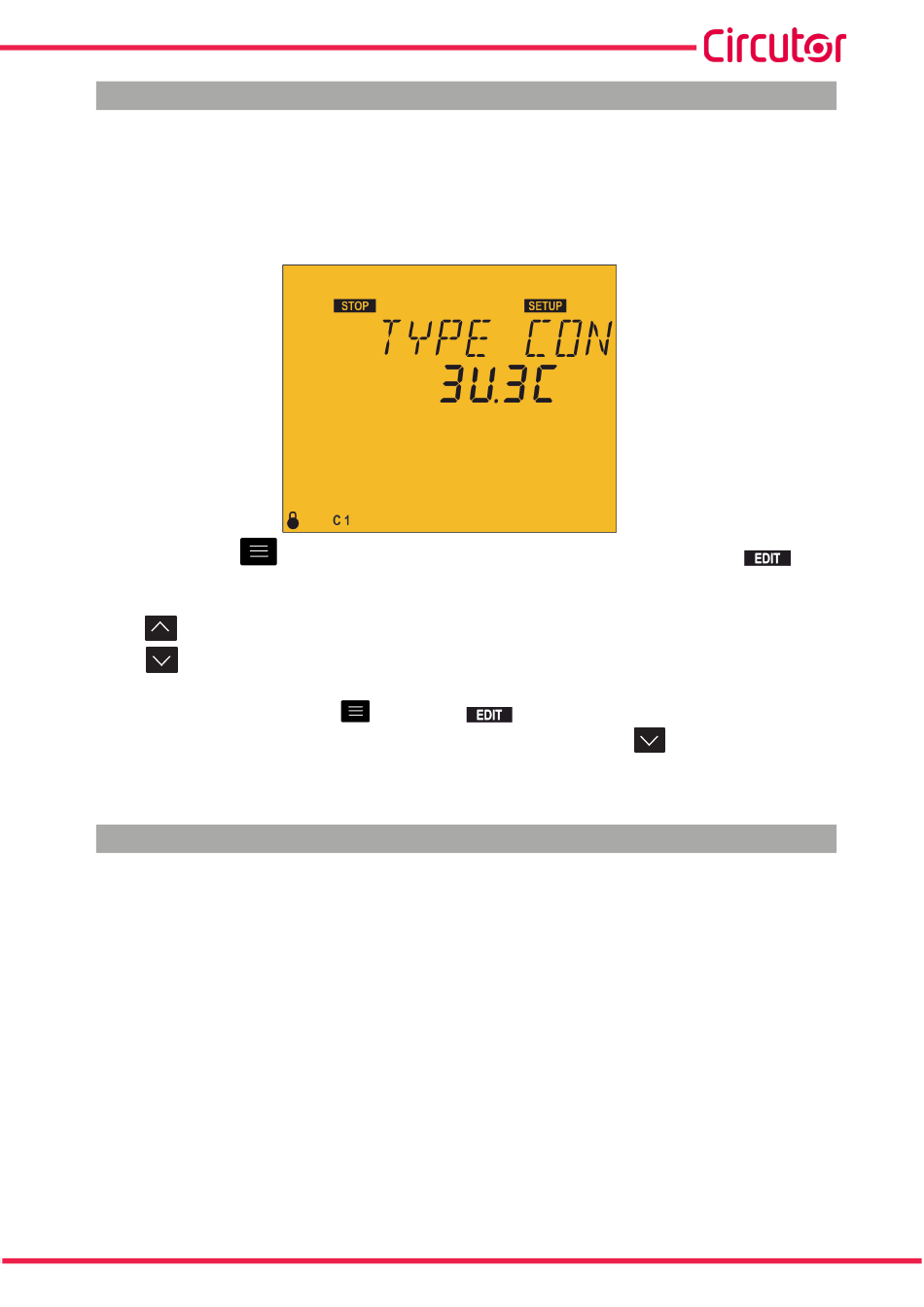

5�5�- TYPE DE CONNEXION
Sur ce point, le type de connexion est sélectionné, où :
3u3C
, 3 tensions + neutre et 3 courants
3u1C
, 3 tensions + neutre et 1 courant
2u1C
, 2 tensions et 1 courant
Appuyer sur la touche
clignotement des chiffres à modifier.
La touche
montre l'option suivante.
La touche
montre l'option précédente.
Pour valider la donnée, appuyer sur
Pour accéder à l'étape suivante de programmation, appuyer sur la touche
Si nous n'appuyons sur aucune touche pendant 5 minutes, l'équipement saute à l'écran de simulation,
"5.30.- ÉCRAN DE SIMULATION"
5�6�- CONNEXION DE PHASE
Ce paramètre permet d'adapter l'équipement aux différentes options de connexion des câbles
d'alimentation et mesure et des transformateurs de courant, aux phases du système triphasé.
Selon le type de connexion qui a été programmé au point précédent, l'écran de connexion est différent.
3u1C
Type de connexion
Si une connexion a été sélectionnée avec un seul courant (
6 phases possibles qui sont indiquées sur
La sélection d'une ou d'une autre des options doit être faite lorsque, dans l'installation, au moment
du réglage, une puissance réactive inductive est consommée avec un cos φ entre 0.6 et 1 inductif.
Les options sont tâtées jusqu'à ce que l'écran montre un cos φ entre 0.6 et 1 (l'affichage du cos φ est
seulement informative, pas éditable).
Manuel d'instructions
pour entrer en mode édition, il est identifié par le symbole
, le symbole
.
2u1C
ou
Tableau 45
disparaît.
3u1C
2u1C
ou
est sélectionnée.
et le
.
), sur cet écran l'une des
75
