conséquent, les harmoniques de tension peuvent se voir amplifiés et ils peuvent produire des dom-
mages dans l'équipement de compensation et dans d'autres équipements connectés au réseau.
Pour l'utilisation sûre du Computer SMART III FAST il est fondamental que les personnes qui l'ins-
tallent ou le manipulent suivent les mesures de sécurité habituelles dans les installations électriques
de BT, ainsi que les différents avertissements indiqués dans ce manuel d'instructions.
L'installation de l'équipement est réalisée sur panneau (trou du panneau de 138+1 x 138+1 mm selon
DIN 43700). Toutes les connexions sont à l'intérieur du tableau électrique.
L'équipement doit être connecté à un circuit d'alimentation protégé avec des fusibles type gl (IEC 269)
ou type M, compris entre 0,5 et 2 A. Il faudra prévoir un interrupteur magnétothermique ou un dispo-
sitif équivalent pour déconnecter l'équipement du réseau d'alimentation.
Le circuit d'alimentation et de mesure de tension ainsi que les circuits de contacts des relais doivent
être connectés avec un câble d'une section minimale 1,5 mm
Pour la mesure de courant, l'installation d'1 ou 3 transformateurs de courant (TC) externes est néces-
saire. Normalement, la relation de transformation de ces TC est In/5 A, où In doit être comme minimum
1,5 fois supérieur au courant total maximal de la charge.
Les câbles de secondaire des transformateurs de courant (TC) doivent avoir une section minimale de
2,5 mm . Pour des distances entre les TCs et l'équipement supérieures à 25 m, il faut augmenter cette
2
section d'1 mm
Les transformateurs de courant (TC) doivent être installés sur un point du branchement par lequel
circulera la totalité du courant des charges que l'on souhaite compenser plus le courant propre aux
condensateurs (
~
LOAD
Les transformateurs de courant (TC)
doivent mesurer le courant conjoint
des condensateurs plus les charges.
Si cela ne fonctionne pas, vérifier
que les TC ne sont pas court-
circuités�
10
Avec l'équipement connecté, les bornes, l'ouverture de capots ou l'élimination d'élé-
ments peut donner accès aux parties dangereuses au toucher. L'équipement ne doit
pas être utilisé avant que son installation ne soit complètement terminée.
pour tous les 10 m.
2
).
Figure 1
CORRECT
P1
S1
TC
S2
P2
CAPACITORS

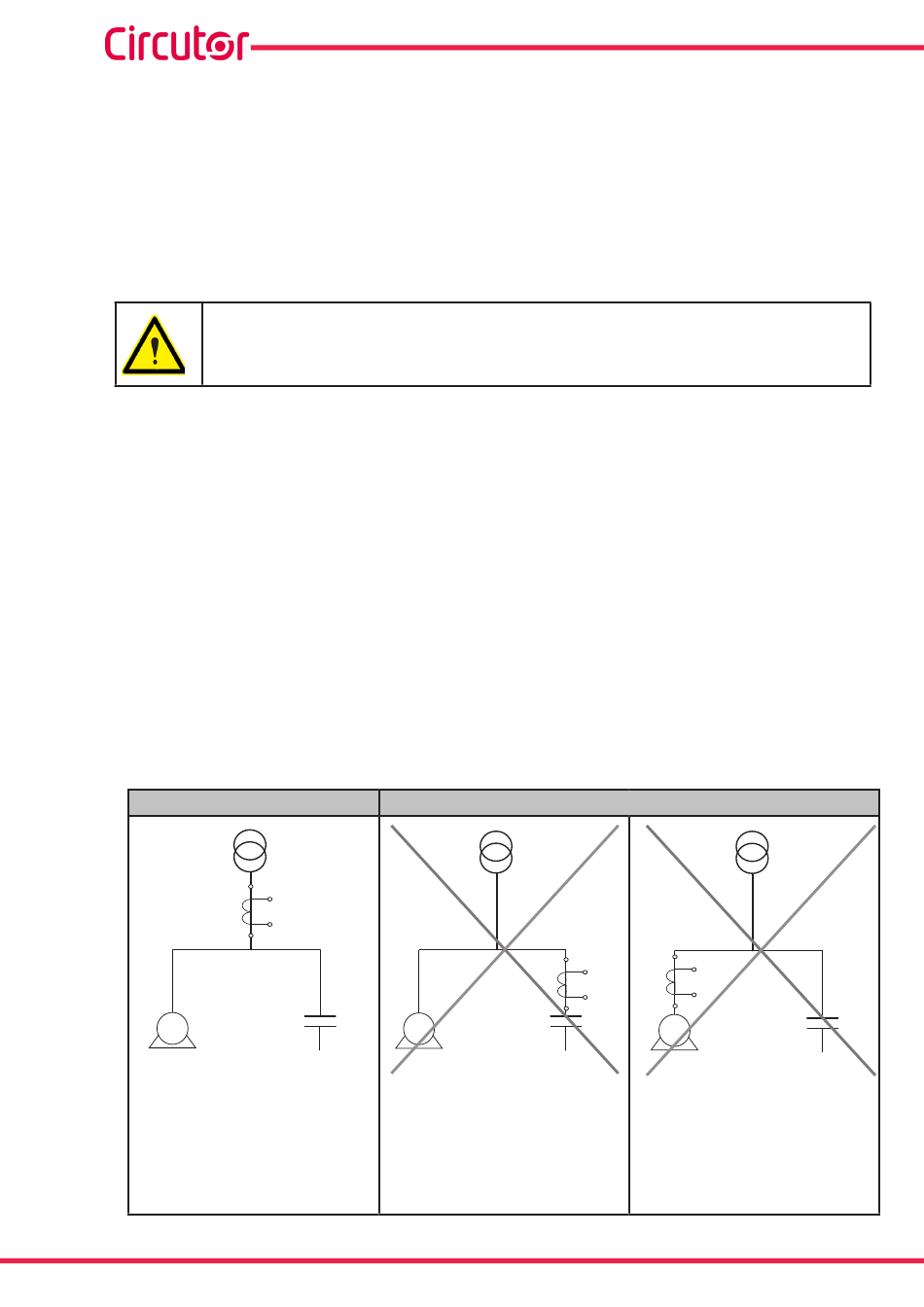

Figure 1: Emplacement des transformateurs de courant
P1
TC
P2
~
LOAD CAPACITORS
Si les TC sont connectés dans cette
position AUCUN CONDENSATEUR NE
SERA CONNECTÉ malgré l'existence
de charges inductives.
L'équipement ne compense pas�
Computer SMART III FAST
.
2
INCORRECT
P1
S1
S1
TC
S2
S2
P2
~
LOAD
Si les TC sont connectés dans cette
position TOUS LES CONDENSATEURS
SERONT CONNECTÉS, mais ils ne se
déconnectent pas avec la diminution
de la charge.
Risque de surcompenser le réseau
sans existence de charge�
Manuel d'instructions
CAPACITORS
