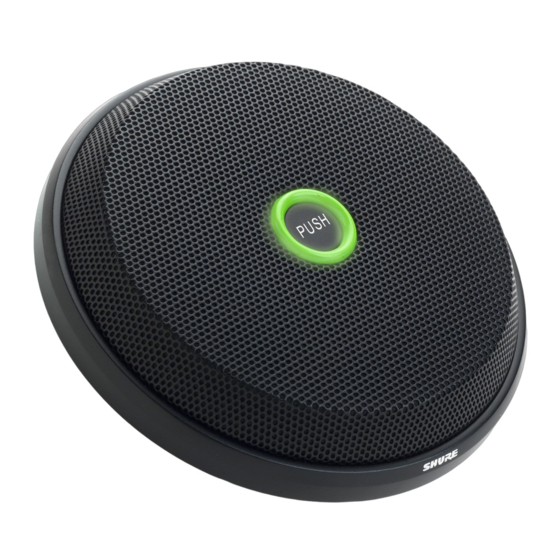

- Page 1 MX396 Microphone à effet de surface multi cap- sules Shure MX396 Dual-Element and Tri-Element microphones online user guide. Version: 4 (2020-D)
-
Page 2: Table Des Matières
Caractéristiques Configuration du bouton Placement Commande de coupure du son logique (mixage automa- tique) Configuration du microphone MX396-TRI pour une cou- verture à 360° Configuration du bouton Installation permanente Contrôle du voyant à LED en utilisant la borne ENTRÉE LED logique Câble... -
Page 3: Description Générale
Description générale Les microphones à deux et trois capsules Shure MX396 assurent la couverture complète de grandes tables avec moins de mi crophones tout en offrant un design extra-plat. Ainsi, ils conviennent parfaitement aux salles de réunion et autres lieux où... - Page 4 Shure Incorporated 4/16...
-
Page 5: Configuration Du Microphone Mx396-Tri Pour Une Cou- Verture À 360
Shure Incorporated Configuration du microphone MX396-TRI pour une couver- ture à 360° Pour configurer le microphone MX396 pour une couverture « omnidirectionnelle » à 360°, ouvrir la grille et repositionner les capsules internes du micro comme illustré. 5/16... -
Page 6: Installation Permanente
Shure Incorporated Installation permanente Câble Le MX396 est fourni avec un câble solidaire de 6 m sans terminaison. Couleur du fil Fonction Capsule micro Blanc Micro 1, audio + Vert Micro 1, audio − Orange Micro 2, audio + Bleu Micro 2, audio −... -
Page 7: Alimentation Fantôme
Shure Incorporated Couleur du fil Fonction Capsule micro Jaune Micro 3, audio + C (modèles TRI) Gris Micro 3, audio − Rouge COUPURE Noir ENTRÉE LED Tous Argent (non isolé) Masse de logique Blindage Masse commune du micro Alimentation fantôme Chaque capsule du microphone nécessite une alimentation fantôme de 12 à... -
Page 8: Filtre Coupe-Bas
Shure Incorporated ABAISSÉ (par défaut) RELEVÉ Bouton de coupure du son activé; le voyant à LED Bouton de coupure du son désactivé (micro toujours activé); s'allume quand le micro est actif la borne logique contrôle le voyant à LED Plage de fréquences complète... -
Page 9: Commande De Coupure Du Son Locale
Shure Incorporated Commande de coupure du son locale Le microphone est expédié configuré pour une commande de coupure du son locale (manuelle) (micro-interrupteur 3 abais- sé). Dans ce mode, le bouton PUSH situé sur le microphone permet de couper le signal audio sur le microphone. Le son n'est pas envoyé... -
Page 10: Commande De Coupure Du Son Logique (Mixage Automa- Tique)
TTL (sortie gate) d'un mélangeur automatique. • Le voyant à LED s'allume en vert lorsque la borne ENTRÉE LED du MX396 est reliée à la masse (fil noir connecté au fil argent nu). •... -
Page 11: Pièces De Rechange
Shure Incorporated Pièces de rechange Écrou à oreilles de fixation [65A2190] Tube de montage [31A2165] Anneaux d’isolation en caoutchouc (2) [66A405] 11/16... -
Page 12: Caractéristiques
Shure Incorporated Capsule de micro (cardioïde) [R185B] Caractéristiques Toutes les mesures sont effectuées avec le micro monté sur une surface en bois. (76 x 76 cm) Type Condensateur à électret Réponse en fréquence 50–17000 Hz Courbe de directivité MX396/C-DUAL Cardioïde (x2) MX396/C-TRI Cardioïde (x3) - Page 13 Shure Incorporated Plage dynamique Charge de 1 kΩ, à 1 kHz 92 dB Rejet en mode commun 10 à 100,000 kHz 45 dB, minimum Niveau d'écrêtage avec DHT de 1 % –7 dBV (0,5 V) Interrupteur de coupure audio −50 dB minimum Connexions logiques ENTRÉE...
- Page 14 Shure Incorporated 14/16...
-
Page 15: Homologations
Shure Incorporated Homologations Conforme aux exigences essentielles de toutes les directives européennes applicables. Autorisé à porter la marque CE. 15/16... - Page 16 Shure Incorporated La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique...
