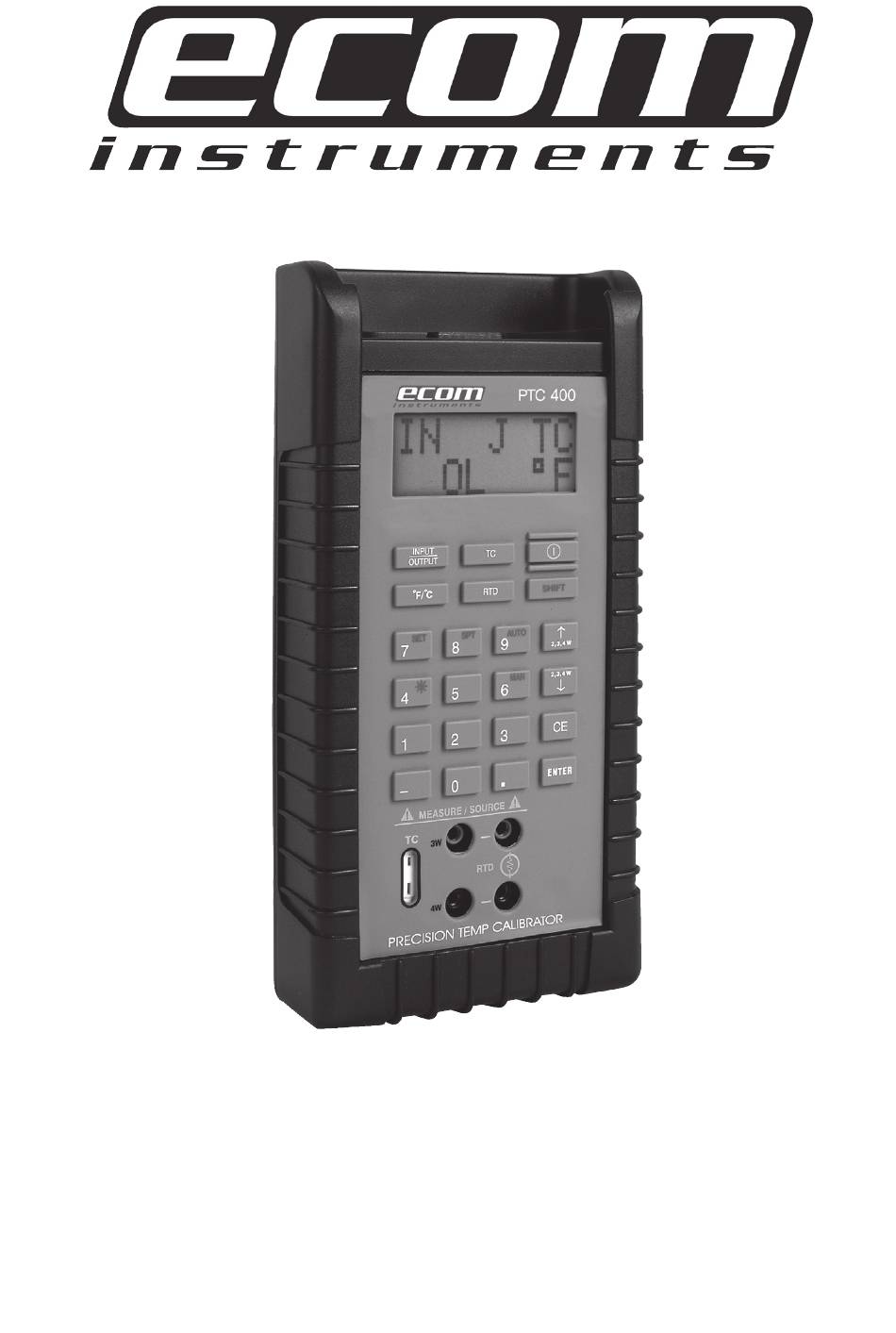

  • Page 1 PTC 400 Bedienungsanleitung Instruction Manual Manuel d’Instructions...

  • Page 2: Table Des Matières

    Table des matières Page 1. Introduction 2. Instructions de démarrage rapide A. Fonctions des touches B. Points de réglage 3. Schémas de connexion et instructions A. Génération de résistance B. Génération de signal de thermocouple C. Mesure de la température avec un thermocouple D.

  • Page 3: Introduction

    1. Introduction Le PTC 400 est conçu pour être un calibrateur de température polyvalent, facile à utiliser avec une interface utilisateur simple. Les instructions suivantes permettront à l’utilisateur de commen- cer des tâches de calibrage simples en apprenant le fonctionnement de base des touches et leurs fonctions.
  • Page 4 3. Pas à pas automatique Le PTC 400 peut faire défiler pas à pas une partie ou la totalité des points de réglage stockés pour une plage donnée. La procédure est la suivante : a. Appuyer sur Shift suivie par « Auto ».

  • Page 5: Schémas De Connexion Et Instructions

    2 fils, 3 fils et 4 fils. Bien que la mesure 4 fils offre la précision maximale, la majorité des RTD industriels utilisent la mesure 3 fils. La figure 4 montre le raccord du PTC 400 pour ces trois types de mesures.

  • Page 6: Génération De Résistance (Rtd)

    RTD. Appuyer encore sur la touche « RTD » pour faire défiler les choix RTD. 2. S’assurer que le PTC 400 est en mode Input (entrée) (remarque : 2, 3 ou 4 W figure dans le coin supérieur gauche du LCD).

  • Page 7: Alimentation

    A. Alimentation Le PTC 400 fonctionne sur 4 piles alcalines AA ou, en option, sur des piles Ni-Cd rechargeables. Pour remplacer les piles alcalines ou pour installer les piles rechargeables, retirer les deux (2) vis sur la porte du compartiment à piles arrière et soulever le couvercle. En cas d’utilisation de piles Ni-Cd, l’adaptateur CA alimente le PTC 400 et charge les piles simultanément.
  • Page 8 Plage Min. Max. Précision ohms Lecture (bas) 0,00 Ω 400,00 Ω ± 0,1 Ω ohms Lecture (haut) 400,0 Ω 1500,0 Ω ± 0,5 Ω 1500,0 Ω 3200,0 Ω ± 1,0 Ω Plage Min. Max. Courant d’excitation Précision Génération ohms (bas) 5,00 Ω...

  • Page 9: Réparations

    0,05°C 6. Réparations Différentes dispositions et directives nationales s'appliquent systématiquement aux réparations. Nous recommandons donc de faire procéder aux réparations chez ecom instruments GmbH, Allemagne, car un contrôle technique de sécurité est indispensable lors d'une réparation. 7. Garantie et responsabilité...
  • Page 10 GmbH Industriestr.2 D-97959 Assamstadt Tel.: +49 (0) 62 94 / 42 24-0 Fax: +49 (0) 62 94 / 42 24-90 E-Mail: sales@ecom-ex.com Internet: www.ecom-ex.com...
