Montage encastré
Montage sur table
Portable (sans perçage)
Pour éviter de modifier la surface de la table, poser simplement le MXCSIGN dessus. Le boîtier-support inclut une sortie de
câbles permettant d'acheminer le câblage DCS-LAN d'un côté ou de l'autre de l'unité et peut être retiré pour un montage per-
manent.

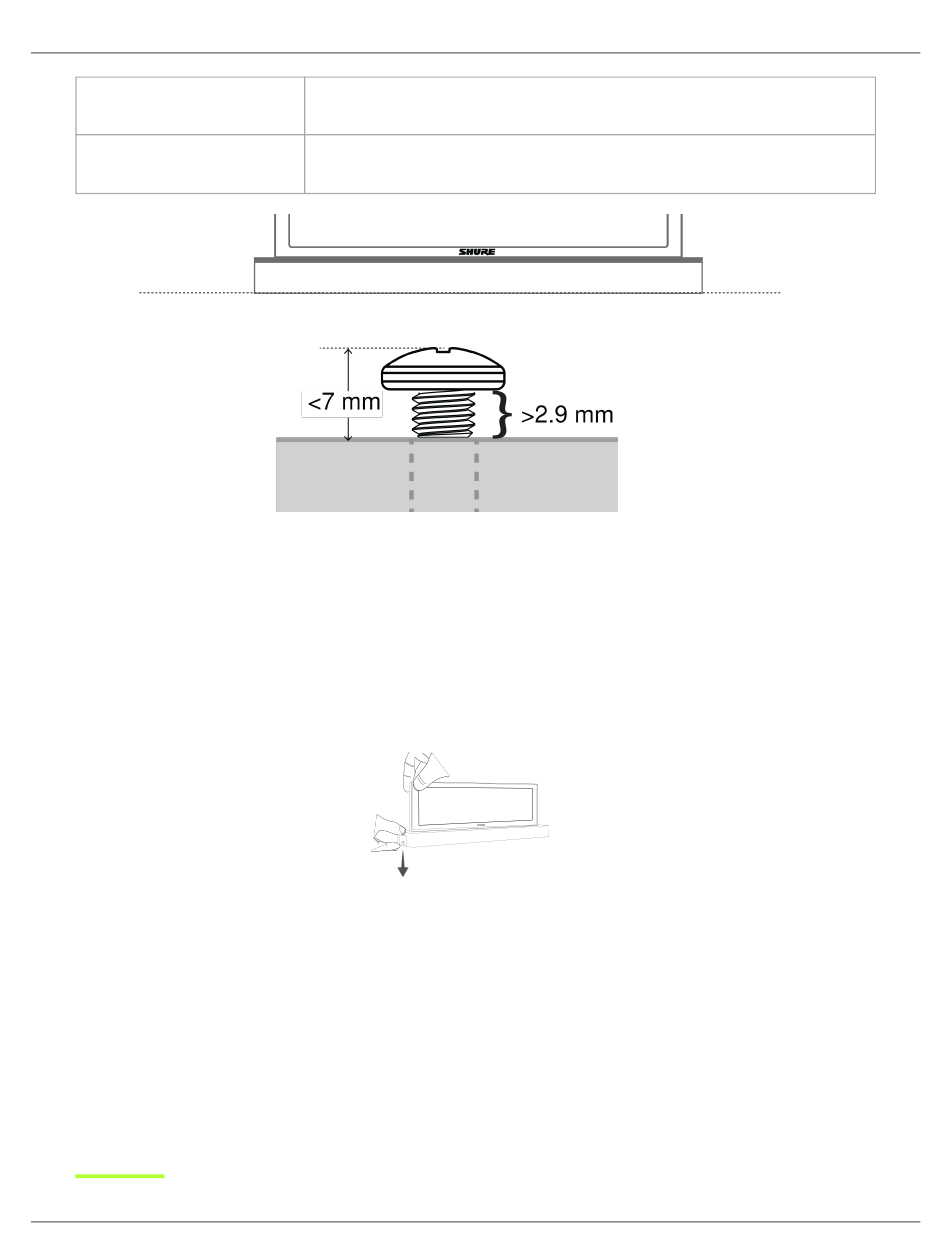

Pour retirer le boîtier-support, saisir le panneau d'affichage d'une main et appuyer fermement sur le bord du boîtier-support
jusqu'à ce qu'il se détache. Pour le remettre en place, le repositionner sur la base en le faisant glisser et appuyer vers le haut
jusqu'à ce qu'il s'enclenche en place.
Consommation électrique et meilleures pratiques relatives à la disposi-
tion
Le MXCSIGN peut être connecté à une chaîne DCS-LAN qui partage l'alimentation et les données transmises avec d'autres
panneaux ou d'autres unités de conférence Microflex complètes disponibles raccordés à la même chaîne.
Lorsque les unités sont connectées à la chaîne DCS-LAN, l'alimentation et les données sont transmises du port OUT au port
IN de la CCU sur le premier appareil de la chaîne, du port OUT de cette unité au port IN de l'appareil suivant, et ainsi de suite.
Se reporter au calculateur DCS-LAN en ligne pour déterminer le nombre de panneaux d'affichage MXCSIGN et d'unités de
conférence MXC pouvant être connectés en fonction de la topologie des câbles.
Aligner les supports de montage sur la découpe pratiquée sous la table. Fixer les sup-
ports et le MXCSIGN avec les vis et écrous à oreilles fournis.
Percer des trous pour les vis et les poser à l'aide des supports de montage ou insérer
deux vis de taille 4 dans les orifices en forme de trou de serrure en dessous de la base.
®
