5 Raccordement à l'alimentation en tension
Compartiment de raccor-
dement
Affectation des conduc-
teurs câble de raccorde-
ment
26

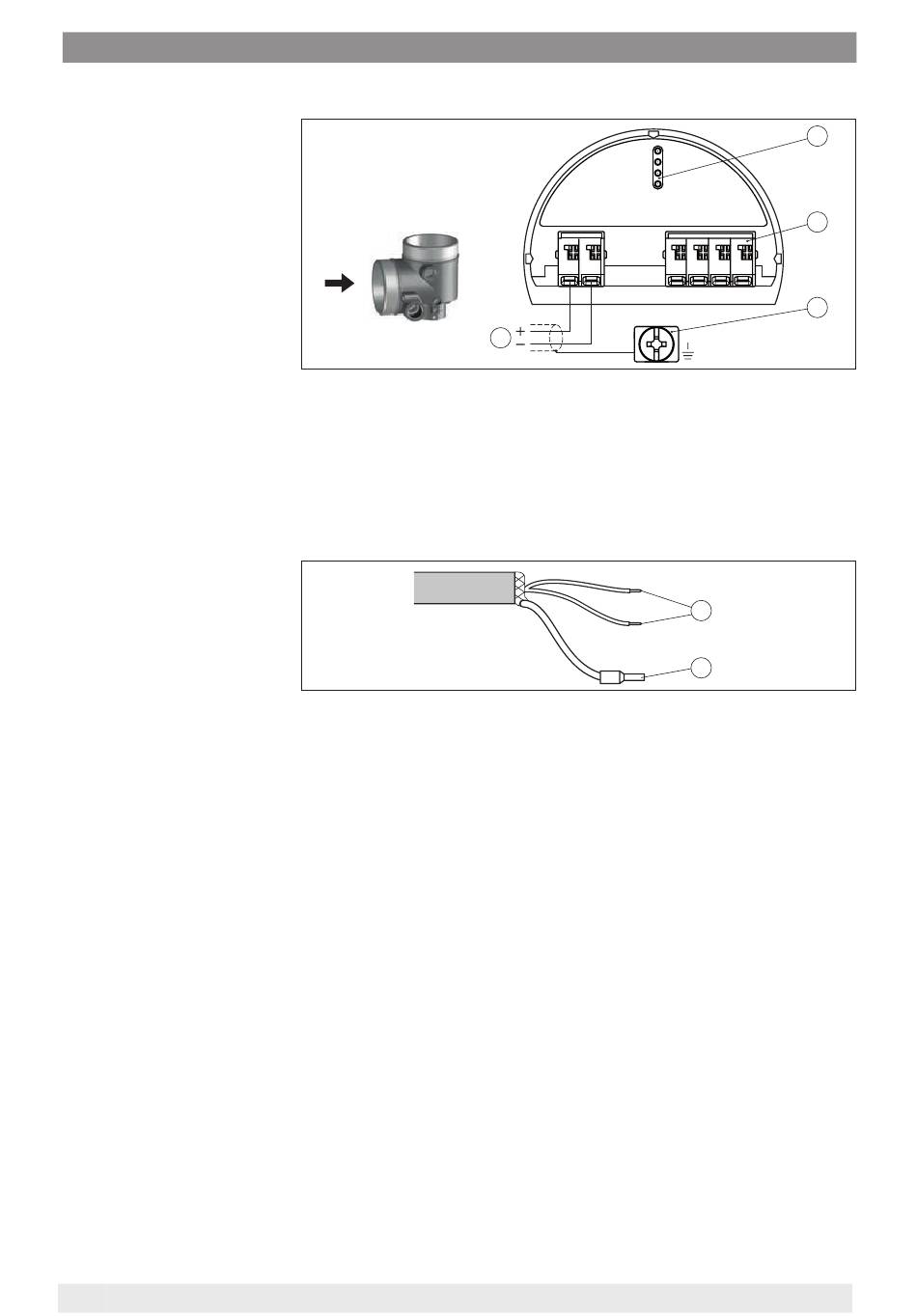

Fig. 19: Compartiment de raccordement - boîtier à deux chambres
1
Tension d'alimentation, signal de sortie
2
Pour module de réglage et d'affichage ou adaptateur d'interfaces
3
Pour unité de réglage et d'affichage externe
4
Borne de terre pour le raccordement du blindage du câble
5.5
Boîtier IP66/IP68 (1 bar)
Fig. 20: Affectation des conducteurs du câble de raccordement raccordé de
façon fixe
1
Brun (+) et bleu (-) vers la tension d'alimentation et/ou vers le système
d'exploitation
2
Blindage
WIKA Mise en service - Capteur de pression process IPT-2x
4...20mA
+
1
2
( )
(-)
1
2
3
Display
5
6 7 8
4
1
2
