TABLE DES MATIÈRES
Fonctionnement du système à came ......................................................................... 25
Contenu de la boî te ...............................................................................................
Contenu de la quincaillerie ......................................................................................
Consignes de sécurité ............................................................................................
Préparation ...........................................................................................................
Directives de montage .............................................................................................
Soin et entretien ....................................................................................................
Diagnostic ...........................................................................................................
Garantie ..............................................................................................................
Liste des pièces de remplacement ............................................................................

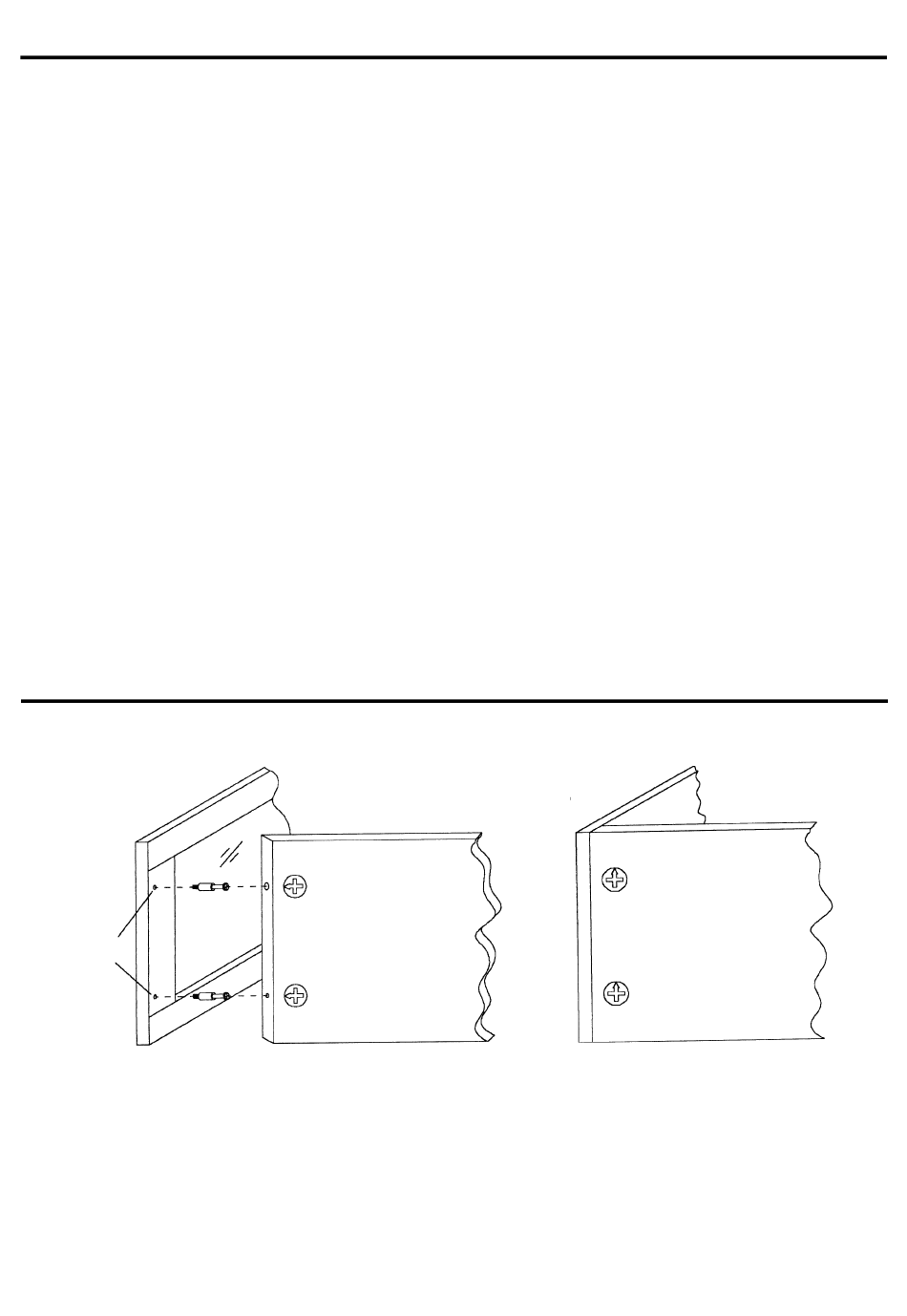

FONCTIONNEMENT DU SYSTÈME À CAME
DÉTAIL A
BOULON À CAME
DOUILLE
TARAUDÉE
1. Visser un boulon à came dans le petit trou déjà percé sur le panneau.
2.
Insérer la came dans le grand trou déjà percé sur le panneau.
3. S'assurer que la flèche sur la came soit orientée vers le boulon à came.
4. Relier les deux panneaux en s'assurant que le boulon à came s'insère dans le trou
déjà percé à l'extrémité du panneau avec la came.
5. Une fois le boulon à came en place, tourner la came dans le sens des aiguilles
d'une montre pour serrer avec un tournevis à pointe cruciforme.
CAME
PANNEAU
25
DÉTAIL B
POSITION BLOQUÉE
PANNEAU
26
27
29
29
30
43
43
44
44
