DIRECTIVES DE MONTAGE

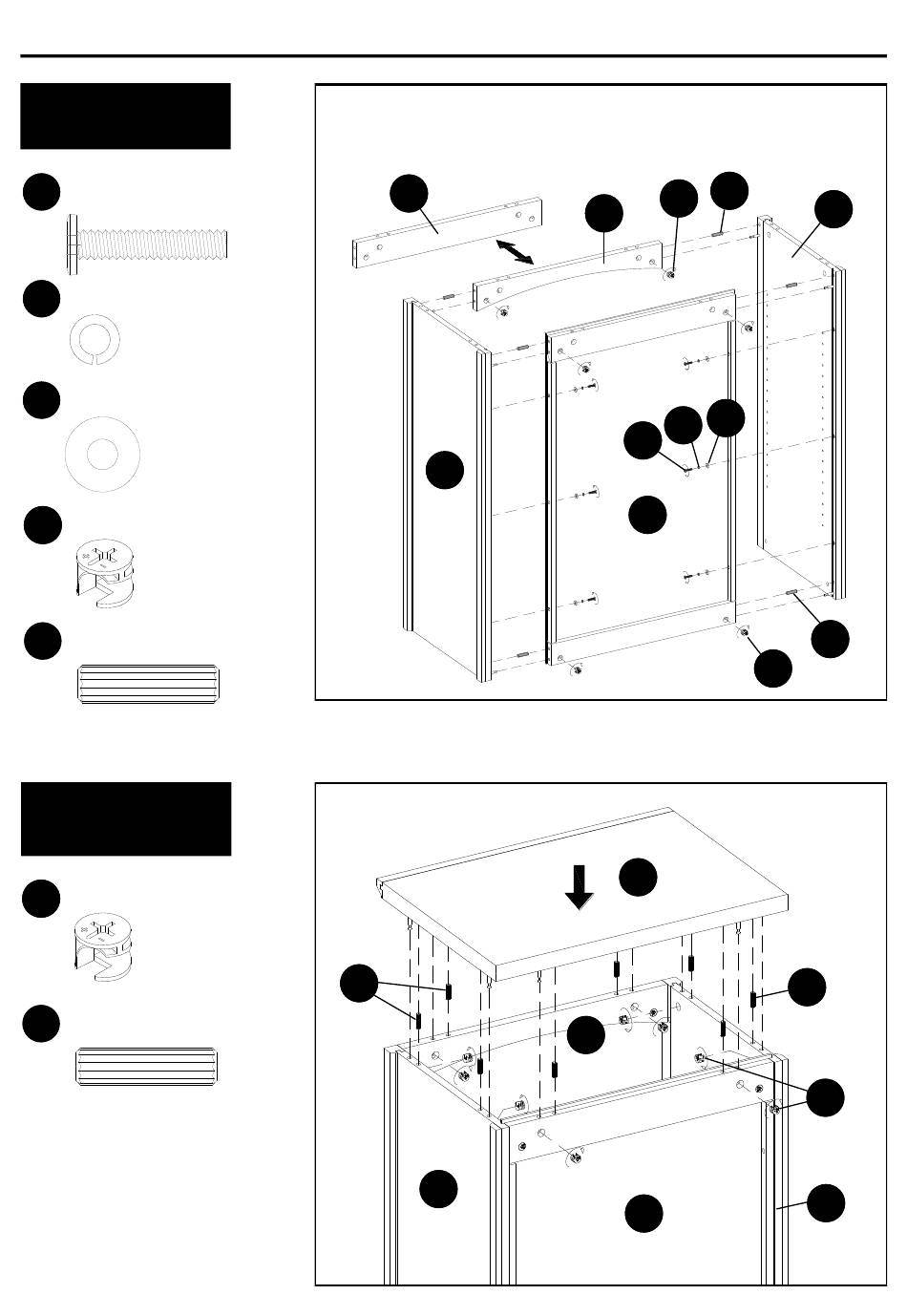

Étape 2
Montage de la huche
AA Boulon ¼ x 1 ¼ po
Rondelle frein
BB
x 6
Rondelle plate
CC
x 6
Grande came
DD
x 6
Grand goujon de bois
HH
Étape 3
Montage de la huche
Grande came
DD
x 8
Grand goujon de bois
HH
Choisir l'entretoise avant courbée (E) ou l'entretoise avant
droite (F) selon l'aspect de votre placard et assembler selon
les directives plus bas.
x 6
x 6
HH
x 8
F
B
B
34
HH
DD
E
CC
BB
AA
D
Arrière
C
E
D
Arrière
A
HH
DD
HH
DD
A
