Description du produit
3.1
Structure et fonctionnement
3.2
Caractéristiques du produit
3.2.1
Vue d'ensemble de l'appareil
3.2.2
Interfaces
8023926/2019-10-11 | SICK
Sujet à modification sans préavis
Le relais de sécurité ReLy OSSD3 est un dispositif de commutation électrique avec
entrées et sorties.
Des capteurs de sécurité ou des interrupteurs de sécurité sont raccordés aux entrées
de sécurité du relais de sécurité.
2 entrées de sécurité distinctes commandent les relais internes qui permettent de
commuter de façon sûre les canaux de commande sûrs.
Les canaux de commande sûrs ne se ferment que si les deux entrées de sécurité se
ferment en moins de 3 s.
Les contacts à manœuvre forcée sont raccordés aux canaux de commande sûrs.
1
R
P W
T
O U
1 4
1 3
2 4
2 3
3 4
3 3
I 2
I 1
R 1
S 1
Y 2
Y 1
A 2
A 1

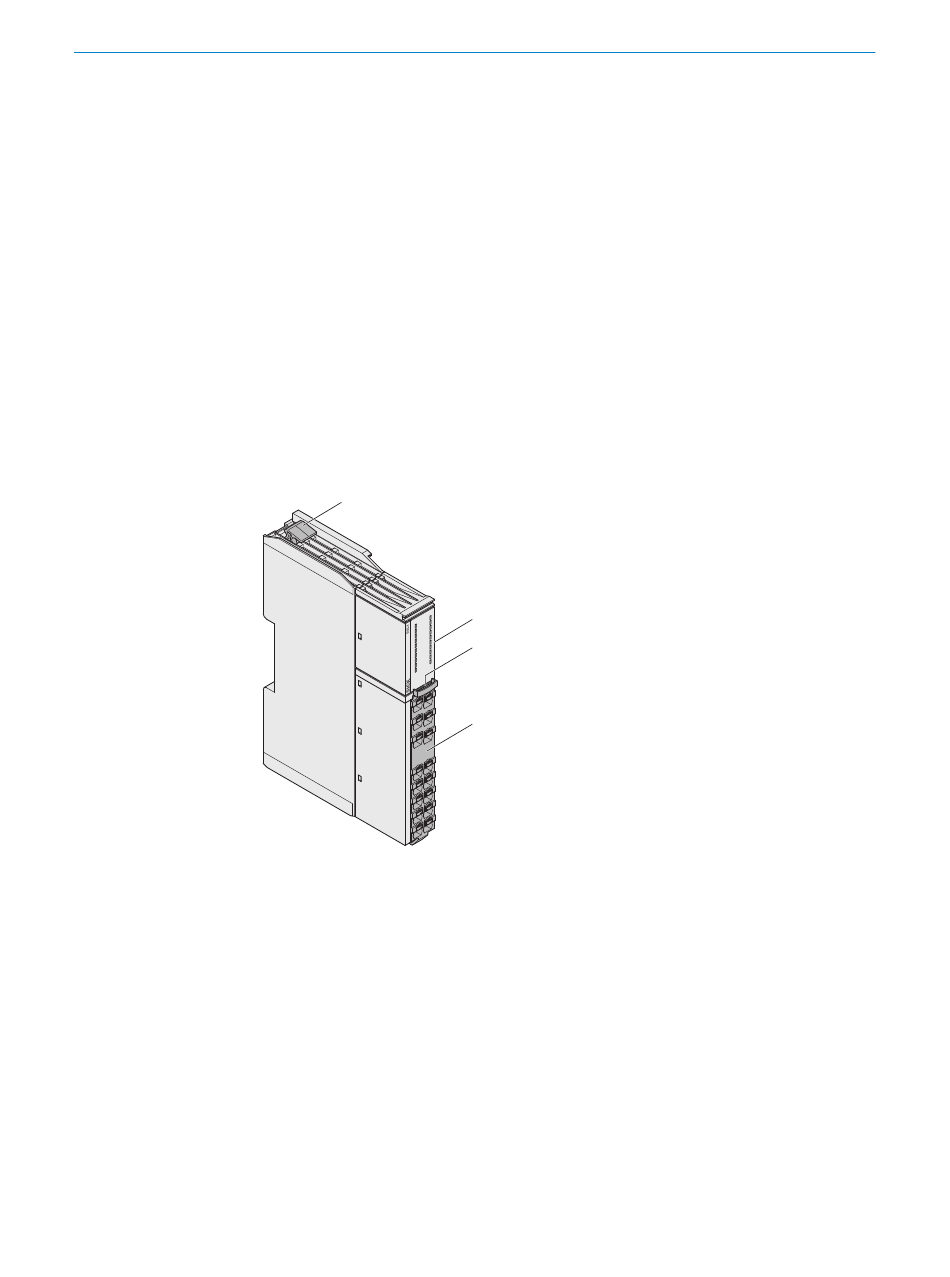

Illustration 1 : Vue d'ensemble de l'appareil
Déverrouillage de l'appareil
1
LED
2
Déverrouillage du connecteur frontal
3
Connecteur frontal
4
Entrées
•
2 entrées de sécurité
•
Entrée du bouton-poussoir de réarmement ou contrôle des contacteurs com‐
mandés
Sorties
•
3 canaux de commande sûrs (sécurisés)
•
2 sorties d'état (non sécurisées)
•
Sortie test (non sécurisées)
DESCRIPTION DU PRODUIT
2
3
4
N O T I C E D ' I N S T R U C T I O N | ReLy OSSD3
