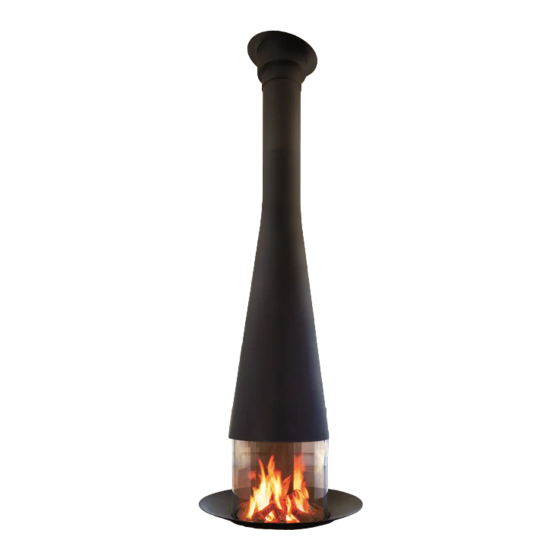

Filiofocus 2000 central

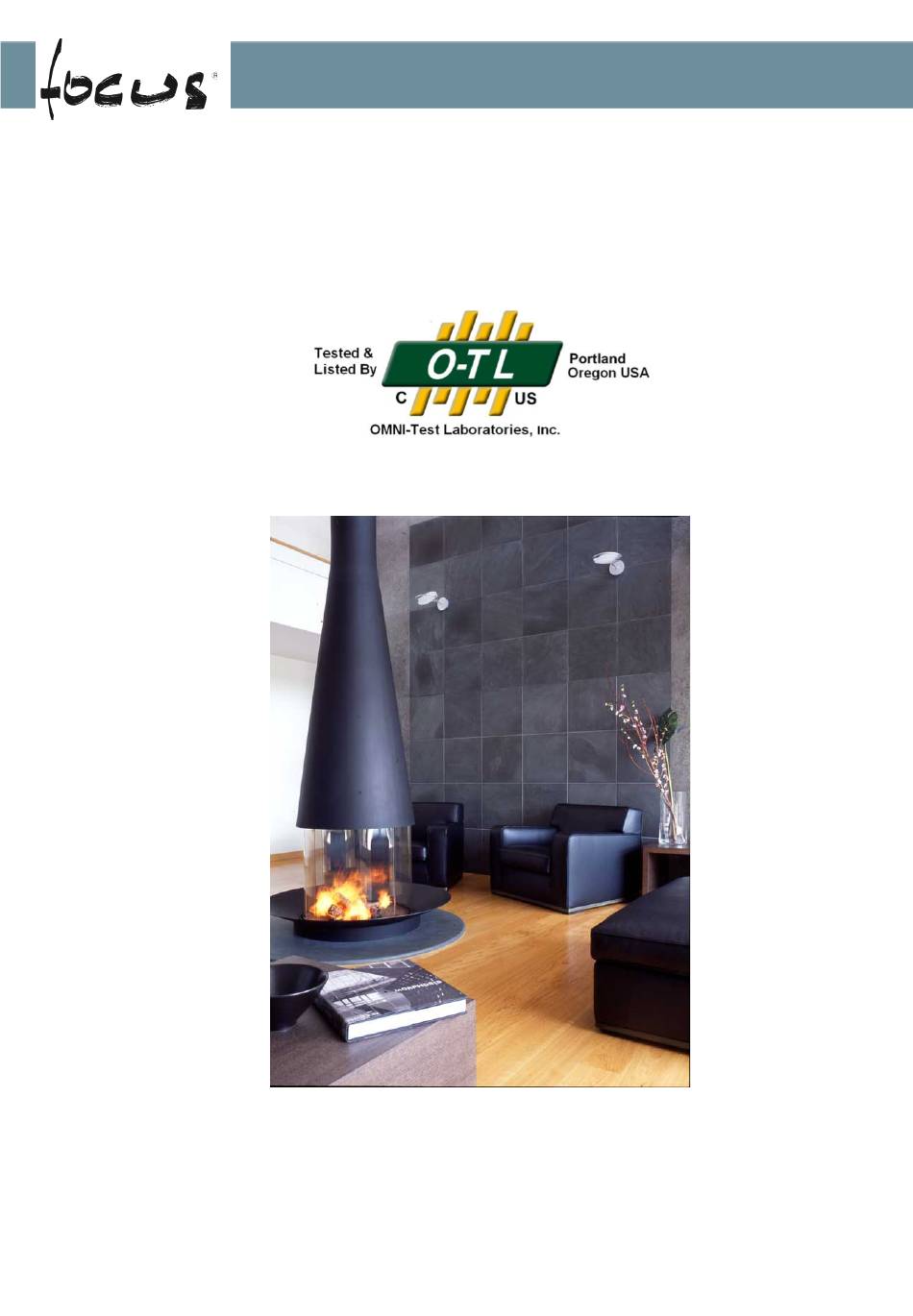

Manuel d'installation et d'utilisation v.7.6 FR
Testé par OMNI-Test Laboratories, Inc. et approuvé selon
ULC-S610-M87 (A1998), UL 737-2011 et ULC S627-00
Report Number: 304-F-10-2
US EPA exempt
f i r e - p a r t s . c o m
Ce document a été fourni avec votre foyer focus
L'UTILISATION D'UN BRÛLEUR GAZ HOMOLOGUÉ SELON LA NORME ANSI Z21.60
ET LIMITÉ À UNE PUISSANCE DE 65 000 Btu EST AUTORISÉE DANS CET
APPAREIL. VEUILLEZ LIRE ET CONSERVER CE MANUEL POUR RÉFÉRENCE
Page 1 of 20
Publicité
Table des Matières
Manuels Connexes pour Focus Filiofocus 2000 central
Sommaire des Matières pour Focus Filiofocus 2000 central
- Page 1 US EPA exempt f i r e - p a r t s . c o m Ce document a été fourni avec votre foyer focus L’UTILISATION D’UN BRÛLEUR GAZ HOMOLOGUÉ SELON LA NORME ANSI Z21.60 ET LIMITÉ À UNE PUISSANCE DE 65 000 Btu EST AUTORISÉE DANS CET APPAREIL.
-
Page 2: Table Des Matières
TABLE DES MATIERES: 1 – INTRODUCTION 2 – SPECIFICATIONS a) Caractéristiques b) Règles générales sur les sorties de toit c) Règles concernant le foyer d) Conduits de raccordement e) Dispositif d’arrivée d’air neuf f) Ecarts au feu pour les surfaces combustibles f i r e - p a r t s . -
Page 3: Introduction
É Merci d’avoir choisi un foyer Focus. Désignation de l’appareil: filiofocus 2000 central Fabricant: Focus - Atelier Dominique Imbert – Le fort – 34380 Viols le fort – France. 2 – SPECIFICATIONS: - L’UTILISATION D’UN BRÛLEUR GAZ HOMOLOGUÉ SELON LA NORME ANSI Z21.60 ET LIMITÉ... -
Page 4: Caractéristiques
VEUILLEZ SUIVRE LES INSTRUCTIONS D’INSTALLATION. CONTACTEZ LES SERVICES DE CONSTRUCTIONS RÉSIDENTIELLES OU LES POMPIERS A PROPOS D’ VENTUELLES RESTRICTIONS ET VISITE É D’INSPECTION DE L’INSTALLATION DANS VOTRE SECTEUR. a) Caractéristiques: • Diamètre de la vasque : 1.16 m (45-21/32-pouces); poids: 80 kg (176 lbs) •... -
Page 5: Règles Concernant Le Foyer
PAR UN AUTRE APPAREIL DE CHAUFFAGE! É Exigences du Filiofocus 2000 central: la longueur totale du sol au chapeau de la cheminée doit être de 5,8 m (19’) minimum et de 6,7 m (22’) lorsque l’installation se trouve à moins de 5 km (3 miles) de l’océan, ou si un coude de 30°... -
Page 6: Dispositif D'arrivée D'air Neuf
Dispositif d’arrivée d’air neuf: Afin d’équilibrer les pressions d’air entre l’intérieur et l’extérieur de l’habitation, Focus recommande la présence d’une arrivée d’air neuf (idéalement placée sous le foyer). L’air doit être pris de dehors. Nous f i r e - p a r t s . c o m conseillons par exemple le produit Deflect-O A0684, réalisé... -
Page 7: Ecarts Au Feu Pour Les Surfaces Combustibles
f) Ecart au feu pour les surfaces combustibles: • protection au sol et au plafond: f i r e - p a r t s . c o m ATTENTION : LA DISTANCE AVEC UN MUR COMBUSTIBLE DOIT ETRE DE 87 cm (34 POUCES) À PARTIR DES VERRES DU FOYER. DES DOMMAGES MATERIELS OU CORPORELS (VOIRE MORTELS) EN CAS D’INCENDIE PEUVENT SE PRODUIRE SI CETTE DISTANCE N’EST PAS RESPECTÉE. - Page 8 - Détail d’assemblage avec un conduit inox isolé: f i r e - p a r t s . c o m Les extensions au foyer ne doivent être installées que comme illustrées ci-dessus Page 8 of 20...
- Page 9 - Liaison entre le conduit focus et la platine de suspension: f i r e - p a r t s . c o m - Ordre de serrage des vis de la plaque (pour sécuriser progressivement): Page 9 of 20...
- Page 10 • Ecart au feu par rapport aux murs combustibles: f i r e - p a r t s . c o m Important – spécifications constructeur: En présence de murs non combustibles, Laissez un vide d’air de 100 mm (4 pouces) autour de la vasque pour garantir la bonne ventilation du foyer.
-
Page 11: Installation
- L’appareil et les parties désignées sont le foyer en acier, le conduit de raccordement en acier noir, trois verres courbes en pyrocéramique, la main froide, et le kit focus (gant de protection thermique, les gants de montage, la bombe de peinture de retouche, et ce manuel). - Page 12 f i r e - p a r t s . c o m détail 4 : installation de la hotte 0 à 100 Ø 150 (6”) 625 (24-19/32”) la vasque doit être de niveau et ajustée à la position de la hotte. a: manette d’arrivée d’air Page 12 of 20...
-
Page 13: Instructions D'utilisation
4 – INSTRUCTIONS D’UTILISATION: ATTENTION: CHAUD EN FONCTIONNEMENT. GARDER LES ENFANTS LES VETEMENTS ET LES MEUBLES ÉLOIGNÉS. LE CONTACT PEUT PROVOQUER DES BRULURES DE LA PEAU. a) Stockage / usage de liquides inflammables : Ne jamais utiliser de produits chimiques, de carburants / combustibles tels qu’huile pour lampes, huile de vidange, tout type d’essence, kérosène, essence pour briquet ou tout autre liquide pour allumer ou raviver le feu dans ce foyer. -
Page 14: Avant D'allumer Votre Premier Feu
Les possibles rayures sur les modèles peints, peuvent être retouchées uniquement avec la bombe de peinture Focus fournie. Si nécessaire, aérez la pièce avant d’allumer votre feu pour disperser toutes les vapeurs générées lors de la polymérisation de la peinture. - Page 15 Construire, allumer et entretenir un feu: NE PAS SURCHARGER VOTRE CHEMINÉE FOCUS AFIN D’EVITER TOUTE SURCHAUFFE. f i r e - p a r t s . c o m Construire le feu sans l’élever directement sur les chenets.
-
Page 16: Gants De Protection
Gants de protection: f i r e - p a r t s . c o m L’utilisation des gants de protection Focus fournis avec nos modèles est requise pour manipuler la main froide, clé de tirage, le contrôle d’arrivée d’air, les chenets…... -
Page 17: Inspection, Maintenance Et Nettoyage De La Cheminée
Dans ce cas, appelez un ramoneur professionnel ou achetez un balai chez votre revendeur Focus, et nettoyez le foyer de cette façon: Enlevez le chapeau de la cheminée, utilisez une brosse de la taille appropriée et ramonez l’intégralité... -
Page 18: Surfaces
Les surfaces extérieures peuvent être nettoyées avec un chiffon doux et sec (en s'assurant que le foyer soit froid). Pour permettre de réutiliser la bombe de peinture focus, retournez la tête en bas après utilisation. Continuez à presser le bouton (projection sur du papier journal par exemple) jusqu’à... -
Page 19: Garantie
(développé): 23-5/8" - 600 mm 6 – GARANTIE: Tous les modèles Focus sont garantis contre tout défaut de conception, de construction et de fabrication, et garantis de fonctionner correctement pendant 5 ans à partir de la date de la commande. La garantie de nos produits n’est applicable que lorsque nos foyers ont été... - Page 20 Comment déterminer si le degré d’isolation de votre protection de sol est acceptable. Toutes les protection de sol doivent être non-combustible (par ex. en métal, brique, pierre, panneaux en fibre minérale etc.). Tous les matériaux organiques (par ex. plastique, bois, produits cartonnés, etc.) sont combustible et ne doivent pas être utilisés.
