4. Entrées

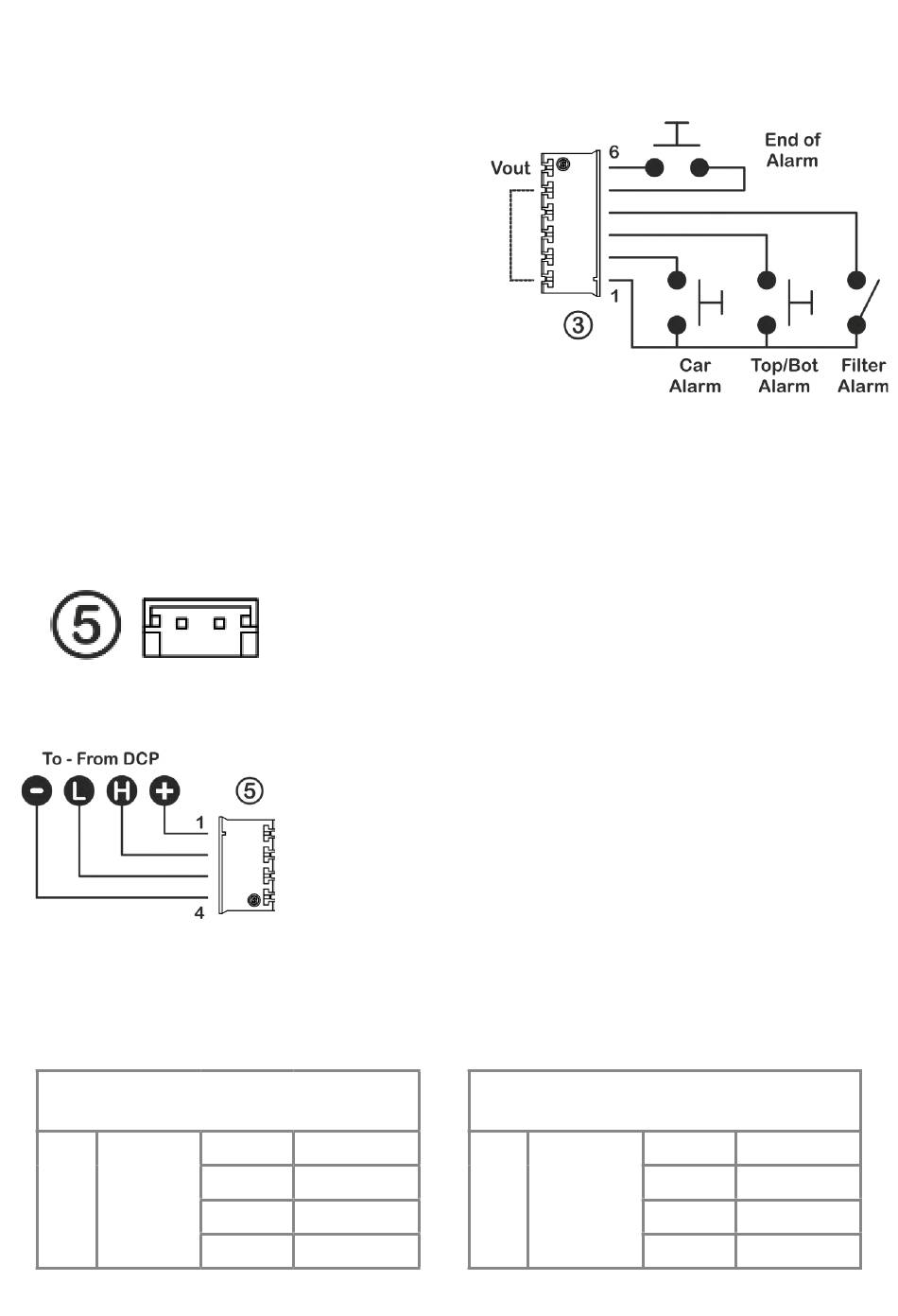

Alarme de la cabine -
cabine situés dans la cabine de l'ascenseur.
Uniquement pour les contacts hors tension.
Placez un relais intermédiaire si vous utilisez un
bouton sous tension.
Alarme du haut/du bas -
Appel par interphone -
fonctionnalité d'interphone pour appeler le
combiné de la plateforme DCP (généralement
situé dans la salle des machines)
Filtre d'alarme - Peut filtrer les signaux d'alarme
si la cabine est immobilisée et si les portes de
l'ascenseur sont ouvertes.
Vout – Commun
5. Micro interne
6. Bus CAN
L'unité audio numérique TOC DAU prend en charge une connexion CAN à 2 fils (à l'aide
de sa batterie de secours interne) ou à 4 fils (à l'aide de l'alimentation et de la batterie
de secours fournies dans le bus CAN). Il convient de prendre note des connexions des
broches CAN car elles peuvent être différentes d'un produit à l'autre.
Connexions CAN à la plateforme de
communication numérique (DCP)
J8 Bus CAN
Boutons d'alarme de la
Bouton externe d'appel
Fournit une
Le micro interne de l'équipement est précâblé et
connecté par défaut. Il est inutile de le reconnecter,
sauf si le connecteur se détache.
Les bornes 1 et 4 correspondent à l'alimentation en Vcc de
l'équipement. Les bornes 2 et 3 assurent la transmission et
la réception des données et du signal audio numérique.
Pour compléter le système de téléphone d'urgence, l'unité
audio numérique TOC DAU devra être connectée à la
plateforme DCP par le bus CAN. Cette connexion doit être
établie via un câble à 2 ou 4 fils.
4 - Vin
3 CAN L
2 CAN H
1 + Vin
Connexions CAN à l'unité audio
numérique
6 Bus CAN 1 + Vin
2 CAN H
3 CAN L
4 - Vin
