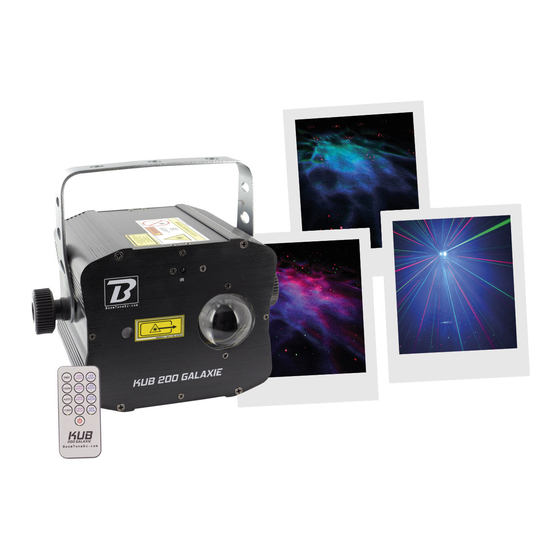

BoomToneDJ KUB 200 GALAXIE Mode D'emploi

Laser rouge vert bleu avec effet galaxie
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Animation Red Green LASER with galaxy effect
LASER Rouge Vert Bleu avec effet galaxie
MODE D'EMPLOI – USER MANUAL

Publicité

Table des Matières
loading

Manuels Connexes pour BoomToneDJ KUB 200 GALAXIE

Sommaire des Matières pour BoomToneDJ KUB 200 GALAXIE

  • Page 1 Animation Red Green LASER with galaxy effect LASER Rouge Vert Bleu avec effet galaxie MODE D’EMPLOI – USER MANUAL...

  • Page 2: Instructions De Sécurité

    Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire WARNING l’ensemble des instructions de ce manuel. AVERTISSEMENT – RAYONNEMENT LASER EXPOSITION AU FAISCEAU DANGEUREUSE APPAREIL A LASER DE CLASSE 3B LASER de classe 3B Radiations LASER visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux ou la peau! LASER Class III B EN60825-1:2014 en application des Directive Européennes suivantes: Directive LVD n°2006/95/CE...
  • Page 3  Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.  Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a aucun dommage et que l’appareil se trouve en parfait état. ...
  • Page 4 doit se faire dans un local ou dans un lieu réservé à cet usage, clos ou délimité.  Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas être situés dans l'axe d'un faisceau direct.  Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion accidentelles de faisceaux laser doivent être supprimées (vitres mal placées, meubles ou objets présentant des faces polies).
  • Page 5  Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné.  Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER BoomtoneDJ. L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.

  • Page 6: Functions

    MENU SUB MENU FUNCTIONS Addr A001-512 Adresse DMX Auto Mode Auto node Soun Mode Son SLAu Mode maître/esclave SenS 0-100 Sensibilité du micro On/oFF Eclairage écran uers Version logiciel rESt rESt Reset Caractéristiques techniques  Laser multipoints avec LED RGB effet galaxie ...
  • Page 7 Utilisation en mode DMX Pour une utilisation en mode DMX, vous devez assigner une adresse DMX à chaque appareil que vous souhaitez contrôler. Cette adresse est définie grâce au Menu A001-512. Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points.
  • Page 8 Tout Allumé Eteint 8-15 16-131 Strobe 132-139 Tout allumé 140-181 Mode auto 1 Strobe 182-223 Mode Auto 2 224-239 Tout allumé 240-247 Eteint 248-255 Tout allumé 0-255 Intensité du rouge 0-100% LED ROUGE LED VERTE 0-255 Intensité du vert 0-100% 0-255 Intensité...
  • Page 10 BOUTON ECRAN FONCTIONS A001 DMX mode SOUND SOUN Sound mode AUTO AUTO Auto mode FLASH SHUT ST1-ST9 Strobe effect, POWER BLAC ON/OFF LASER ON/OFF ON/OFF Laser ON/OFF Laser effect, LASER MOTOR+ STOP SP1-SP13 rotation speed adjustment Laser effect, LASER MOTOR- STOP SP1-SP13 rotation speed adjustment Couleur Laser LASER COLOR...

  • Page 11: Dépannage

    Utilisation et dispositifs de sécurité de l’appareil. Cet appareil est équipé de dispositifs de sécurité obligatoires par la norme EN60825-1 en LVD n°2006/95/CE. application de la Directive Européenne -Clé « Lock » : Cette clé permet la condamnation du faisceau laser. Vous pouvez ainsi arrêter le faisceau laser sans débrancher ou éteindre l’appareil.

  • Page 12: Entretien

    7- Entretien Un nettoyage extérieur de l’appareil doit être fait régulièrement. La vitre extérieure doit être nettoyée pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention ! ...

  • Page 13: Safety Instructions

    English 1- Safety Instructions WARNING Please read the instructions carefully which include important information about the installation, operation and maintenance. AVOID EXPOSURE TO BEAM Visible and invisible laser radiation. Avoid eye and skin exposure to direct or scattered radiation! Class III B laser product EN 60825-1 : 2014 Directive LVD n°2006/95/CE Directive RoHS 2 n°2011/65/UE Directive EMC n°2014/30/EU...
  • Page 14 Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that he also receives this instruction booklet.  Unpack and check carefully there is no transportation damage before using the fixture.  It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.
  • Page 15 should be done in a room or in an enclosed or delimited place for this purpose.  The access of room and openings to the outside must not be located in the axis of a direct beam.  The floor must be free of obstacles. The causes of accidental reflection and scattering of laser beams must be removed (misplaced windows, furniture or objects with polished faces).
  • Page 16  If the laser is operated in a situation where health or property injury may occur, operation MUST be stopped immediately!  Manufacturer and distributors are not responsible for any damages caused by use of BoomtoneDJ lasers. User is responsible for applying conditions according...

  • Page 17: Technical Specifications

    Technical Specifications Laser beam output power ：160mW   Laser Color：Green 532nm - Red 650nm  Class 3B  Keylock  Control Mode：DMX512, Automatic, Music Control.  DMX Channels : 11  Cool system: Fan Operating Environment ：Indoor   Rated Voltage：AC230V ±10％,50HZ~60HZ ...
  • Page 18 MENU MENU SUB MENU FUNCTIONS Addr A001-512 DMX mode setting Auto Auto mode node Soun Sound mode SLAu Master and Slave mode SenS 0-100 Sound Sensitivity adjustment On/oFF Screen protection uers Software version rESt rESt Reset DMX Mode FUNCTION VALUE FUNCTION CONTENTS Stay static Pattern positive rotation,...
  • Page 19 8-15 Strobe from slow to fast 16-131 All on 132-139 Auto dimming, from dark to 140-181 bright, the value is bigger the speed is faster Auto dimming, from bright 182-223 to dark, the value is bigger the speed is faster All on 224-239 240-247...
  • Page 20 Invalid 0-253 Inside CH11 program Inside program sound sound mode 254-255 mode If you are using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the DMX-output of the last unit.
  • Page 21 Remote control : BUTTON LED DISPLAY FUNCTIONS A001 DMX mode SOUND SOUN Sound mode AUTO Auto mode AUTO FLASH SHUT ST1-ST9 Strobe effect, the speed is adjustable POWER BLAC ON/OFF LASER ON/OFF ON/OFF Laser ON/OFF Laser effect, LASER MOTOR+ STOP SP1-SP13 rotation speed adjustment Laser effect, LASER MOTOR- STOP SP1-SP13...
  • Page 22 Troubleshooting NEVER OPEN THE FIXTURE There is no replacement part inside. Please contact your dealer for any problem. Following are a few common problems that may occur during operation. Here are some suggestions for easy trouble shooting:  The fixture does not work, no light o Check the connection of power and main fuse.

  • Page 23: Fixture Cleaning

    7. Fixture Cleaning The cleaning of outside glass window must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s optics.
  • Page 24 Importé par / Imported by BoomtoneDJ – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62...
