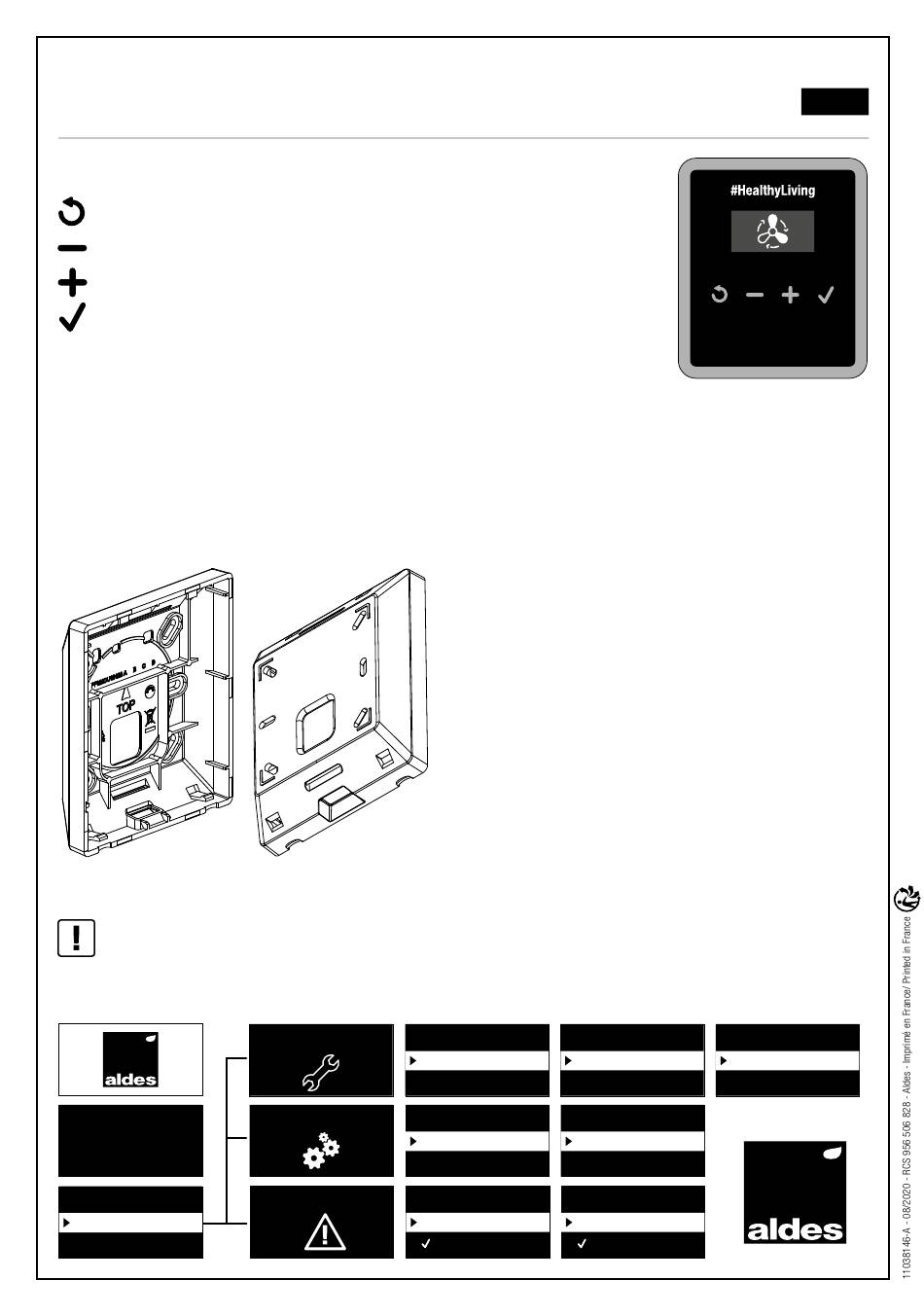

aldes Modbus EasyVEC Notice

Notice Télécommande
Modbus EasyVEC
1. BOUTONS
: Retour
: Diminuer une valeur et naviguer
: Augmenter une valeur et naviguer
: Valider
Température ambiante (stockage) : -25°C à +65°C / Humidité Relative de 30% à 100%
2. MONTAGE ET RACCORDEMENT
Le faisceau Modbus se monte sur le connecteur Pin&Past J3 à l'arrière du boitier en suivant le marquage
sur la carte :
- Masse
- Borne A
- Borne B
3. ÉTANCHÉITÉ
L'indice de protection (IPX0) NE permet PAS l'utilisation de cet accessoire dans des conditions extérieures. L'installation doit se faire
dans un endroit à l'abris de l'eau.
4. NAVIGATION
EasyVEC Ultimate
Soft version 0.23
ID # 110349991
CHOIX LANGUES
Français
Anglais
®
- Tension +V
- Section des câbles : 4 x 0,35 mm²
ou 4 x 0,5 mm²
PARAMÉTRAGES PARAMÉTRAGES
Régulation
... Reset
RÉGLAGES
Couleur
... Langues
LOG ERREUR-S LOG ERREUR-S
E31 : C4 détection
pendant 3 s.
Notice de paramétrage
- Démonter la face avant et la face arrière avec un outil (ex : tournevis plat)
- Fixer au mur à l'aide d'une boite électrique encastrable de Ø 67 mm
(entraxe de fixation de 60 mm)
- Passer le câble Modbus par l'ouverture au niveau du connecteur
(4 fils entre 0.22 et 0.5 mm²)
- Raccorder électriquement
- Reclipper la face avant
PARAMÉTRAGES
Reset
... Régulation
RÉGLAGES RÉGLAGES
Langues
... N°série
LOG ERREUR-S
E55 : Vit. moteur
pendant 3 s.
1
FR
PARAMÉTRAGES
Régulation
... Reset
