FACE AVANT
LEVEL OUTPUT
1 2 3
LEFT
1 2 3

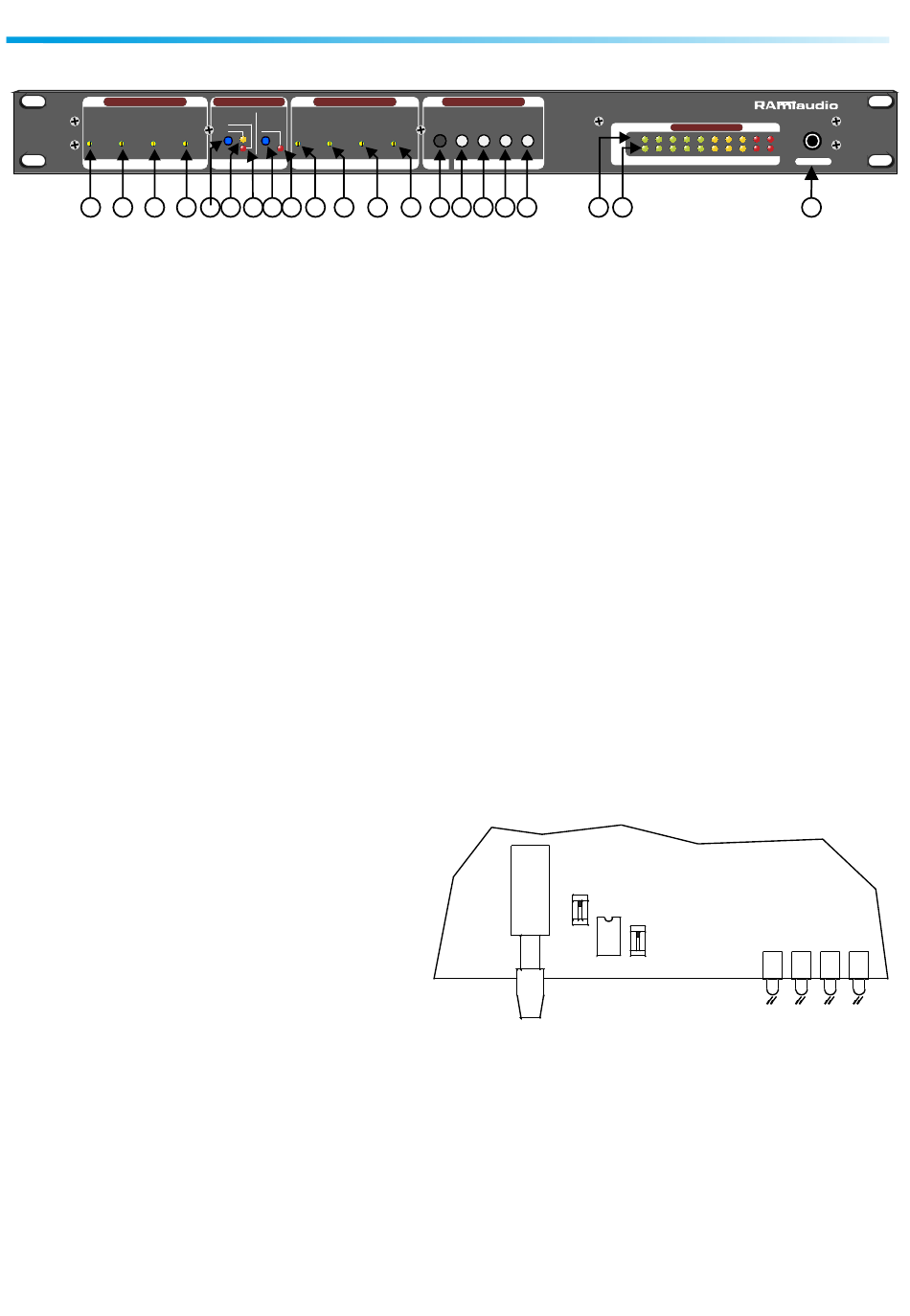

16 - Sélecteur pour la visualisation sur le peakmètre (19, 20) et l'écoute au casque (21).
Sorties 2 gauche ( K) et droite (F) en mode stéréo.

Sorties 2 (K) et 6 (F) en mode mono.

17 - Sélecteur pour la visualisation sur le peakmètre (19, 20) et l'écoute au casque (21).
Sorties 3 gauche (J) et droite (E) en mode stéréo.

Sorties 3 (J) et 7 (E) en mode mono.

18 - Sélecteur pour la visualisation sur la peakmètre (19, 20) et l'écoute au casque (21).
Sorties 4 gauche (I) et droite (D) en mode stéréo.

Sorties 4 (I) et 8 (D) en mode mono.

19 - Bargraph peakmètre des canaux gauches, entrée / sorties en mode stéréo.
En mode mono, entrées gauches, ou gauches plus droites, ou sorties 1, 2, 3, 4 .

Niveaux : - 12 dB; - 9 dB; - 6 dB; - 3 dB; 0 dB; + 3 dB; + 6 dB; + 9 dB; + 12 dB; + 15 dBu.

20 - Bargraph peakmètre des canaux droits, entrée / sorties en mode stéréo.
En mode mono, entrées gauches, ou gauche plus droite, ou sorties 5, 6, 7, 8 .

Niveaux : - 12 dB; - 9 dB; - 6 dB; - 3 dB; 0 dB; + 3 dB; + 6 dB; + 9 dB; + 12 dB; + 15 dBu.

Remarque :
Les niveaux affichés sont des niveaux
relatifs. Le 0 dB de référence peut être choisi
par Dip-switch internes à 0 dBu ou +6 dBu.
L'EXT 208S est livré en position +6 dBu,
niveau le plus rencontré aujourd'hui dans les
installations audio professionnelles (Les
niveaux entrant et sortant de l'équipement à
+6 dBu donneront une indication 0 dB sur
le Bargraph ).
(Nous consulter pour des niveaux à 0dBu et
+12dBu )
21 - Embase jack d'écoute casque (25 à 600 ohms). Même modulation que le bargraph.
