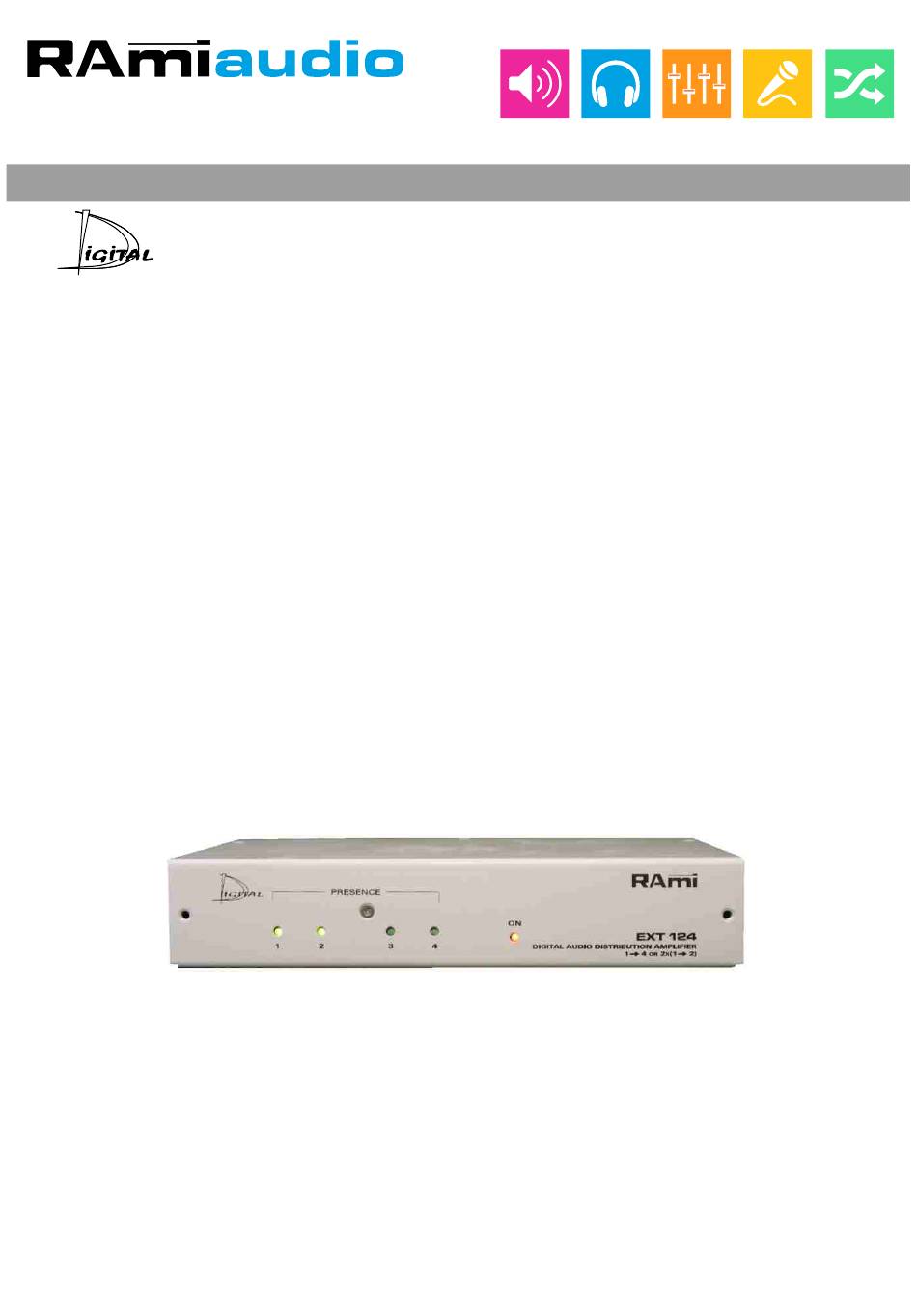

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM EXT124 Amplificateur de distribution numérique Digital splitter amplifier Manuel Utilisateur User’s Manual...
-
Page 3: Table Des Matières
SOMMAIRE Description................Utilisation................Synoptique................Face avant................Face arrière................Caractéristiques..............Informations................SUMMARY English................... Rami EXT124... -
Page 4: Description
DESCRIPTION L'EXT124 est un amplificateur de distribution permettant la transmission d'un signal audio numérique vers quatre départs de même type ou de deux signaux numériques vers deux départs. Totalement transparent vis à vis des données numériques transmises (bits users, bits status, synchronisation, etc...), il accepte en entrée tous les formats audio numériques standards,... -
Page 5: Face Avant
FACE AVANT 1 - Témoin lumineux indiquant la présence de trame numérique sur les connecteurs de sorties. 2 - Témoin lumineux de mise sous tension. Rami EXT124... -
Page 6: Face Arrière
Cette sortie est du type “symétrique numérique”. (Masse en 1, Signal en 2, Signal en 3). Exemple de câblage des XLR (en numérique) XLR 3 pts Femelle XLR 3 pts Mâle 1: Masse châssis 1: Masse châssis 2: Signal 2: Signal 3: Signal 3: Signal Embase de type CEI pour alimentation secteur. Rami EXT124... -
Page 7: Caractéristiques
19" 1 unité. Accessoires pour la gamme "SLIMRACK" : FRT100 Façade d'adaptation pour l'encastrement d'un SLIMRACK FRT200 Façade d'adaptation rack 19" 1U pour 2 boîtiers SLIMRACK FRT300 Plaque de bouchage pour FRT 200 Rami EXT124... -
Page 8: Informations
INFORMATION Attention L'alimentation de l’EXT124 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être impérativement reliée au réseau d’énergie. Ne jamais faire fonctionner cet équipement sans le raccordement à la terre. Assurez-vous de la qualité de la terre avant la mise en route. - Page 9 SUMMARY Description................Uses..................Block diagram................ Front panel................Rear panel................Specifications................. Informations................Rami EXT124...
-
Page 10: Description
DESCRIPTION EXT124 is a distribution amplifier allowing the transmission of a digital audio signal toward 4 same type outputs or of 2 digital signals toward 2 outputs. It is completely transparent for digital data transmitted(bits users, bits status, synchronization…). It accepts all standard digital audio professional and semi-professional formats (AES/EBU, S/PDIF, IEC958). -
Page 11: Front Panel
FRONT PANEL 1 - Digital frame presence indicator on the output connectors. 2 - Power supply light indicator. Rami EXT124... -
Page 12: Rear Panel
This output is “digital balanced” . (1 Earth , 2 signal, 3 signal). XLR wiring example (digital) Female 3 pts XLR Male 3 pts XLR 1: Earth 1: Earth 2: Signal 2: Signal 3: Signal 3: Signal Power supply plug. Rami EXT124... -
Page 13: Specifications
220 x 44 x 150 mm Weight : 1,5 Kg Accessories for "SLIMRACK" range: Front panel adapter for fitting one “SLIMRACK.” FRT100 Rack 19" 1U front panel adapter for 2 “SLIMRACK” units. FRT200 FRT300 Cover plate for FRT 200 Rami EXT124... -
Page 14: Informations
INFORMATIONS Warning EXT124 mains connector has three wires (2 poles + earth). Earth should imperatively be connected to mains earth. Never use this equipement without proper grounding. Check quality of grounding. Should noise or hum occurs when connected to other equipments, never disconnect ... - Page 15 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis 1160722 All specifications in this document can be modifed by RAmi without prior notice.
