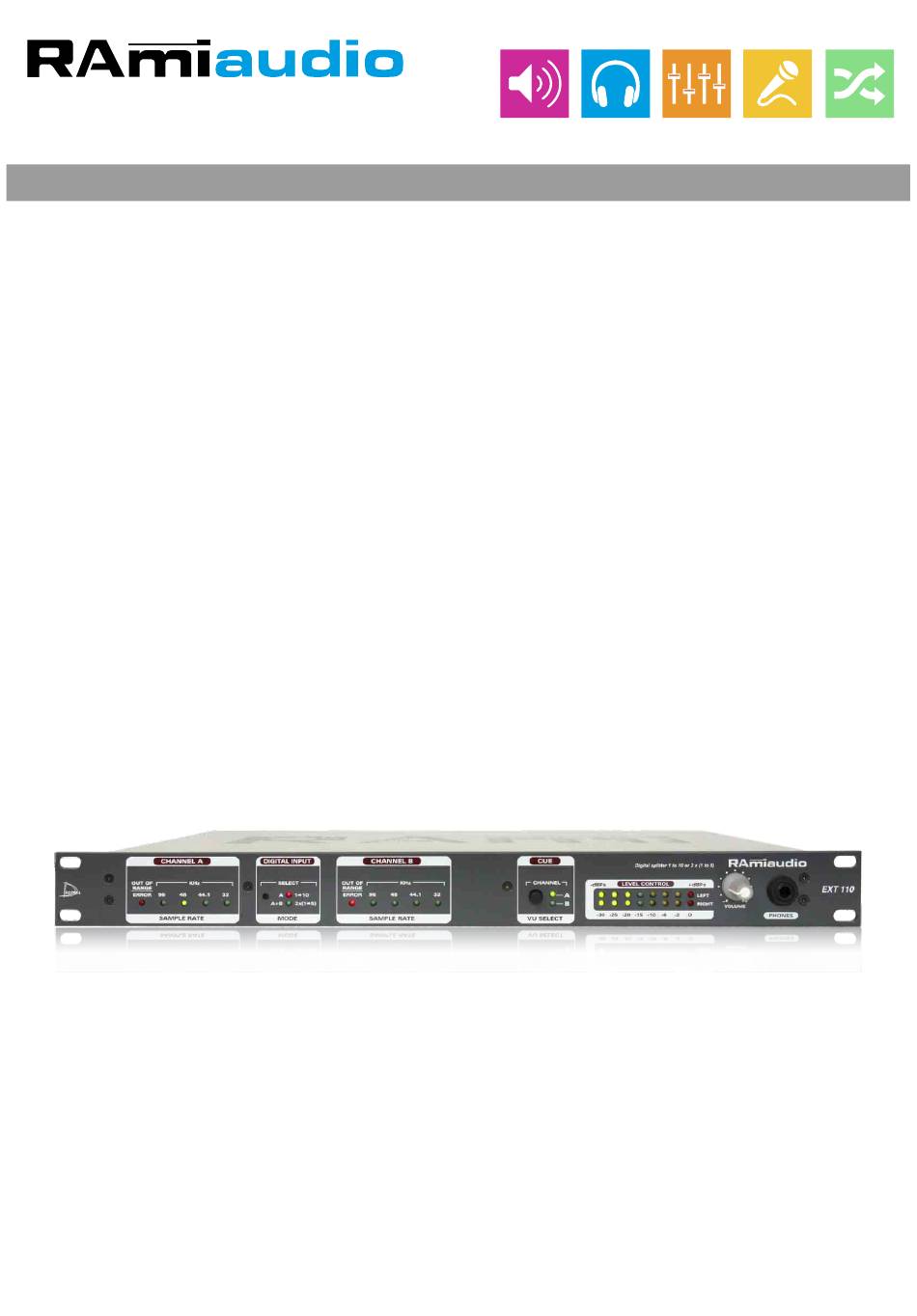

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM EXT110 Ampli de distribution numérique 1 vers 10 Manuel Utilisateur...
- Page 2 Rami EXT110...
-
Page 3: Table Des Matières
SOMMAIRE Description................Utilisation................Synoptique................Face avant................Face arrière................Configuration interne............. Informations................Caractéristiques..............Rami EXT110... -
Page 4: Description
Toutes les sorties audio numériques sont symétriques sur XLR et sur transformateurs. L’EXT110 dispose d’un bypass en cas d’absence secteur. La sortie A1 est commutée directement sur l’entrée A; la sortie B1 est commutée directement sur l’entrée B. -
Page 5: Synoptique
Front phones Channel A Left Digital INPUT A Rear monitor Decoder Right Mode FS indicator / Errors 25 110 BYPASS B2 / A7 B3 / A8 B4 / A9 B5 / A10 BYPASS B1 / A6 DIGITAL OUTPUTS Rami EXT110... -
Page 6: Face Avant
18 - Bargraph Peakmètre - Voie droite Niveaux: -30 dB; -25 dB; -20 dB; -15 dB; -10 dB; -6 dB; -2 dB; 0 dB (overload). 19 - Réglage du volume pour la sortie casque. 20 - Sortie casque stéréo. Rami EXT110... -
Page 7: Face Arrière
Sortie audio numérique AES/EBU A2 N - XLR mâle 3 points : Sortie audio numérique AES/EBU A1 Cette sortie est commutée sur l’entrée O en cas d’absence secteur (Bypass). O - XLR femelle 3 points : Entrée audio numérique AES/EBU A Rami EXT110... -
Page 8: Configuration Interne
INFORMATION Attention L'alimentation de l’EXT110 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être impérativement reliée au réseau EDF. Ne jamais faire fonctionner cet équipement sans le raccordement à la terre. ... -
Page 9: Caractéristiques
