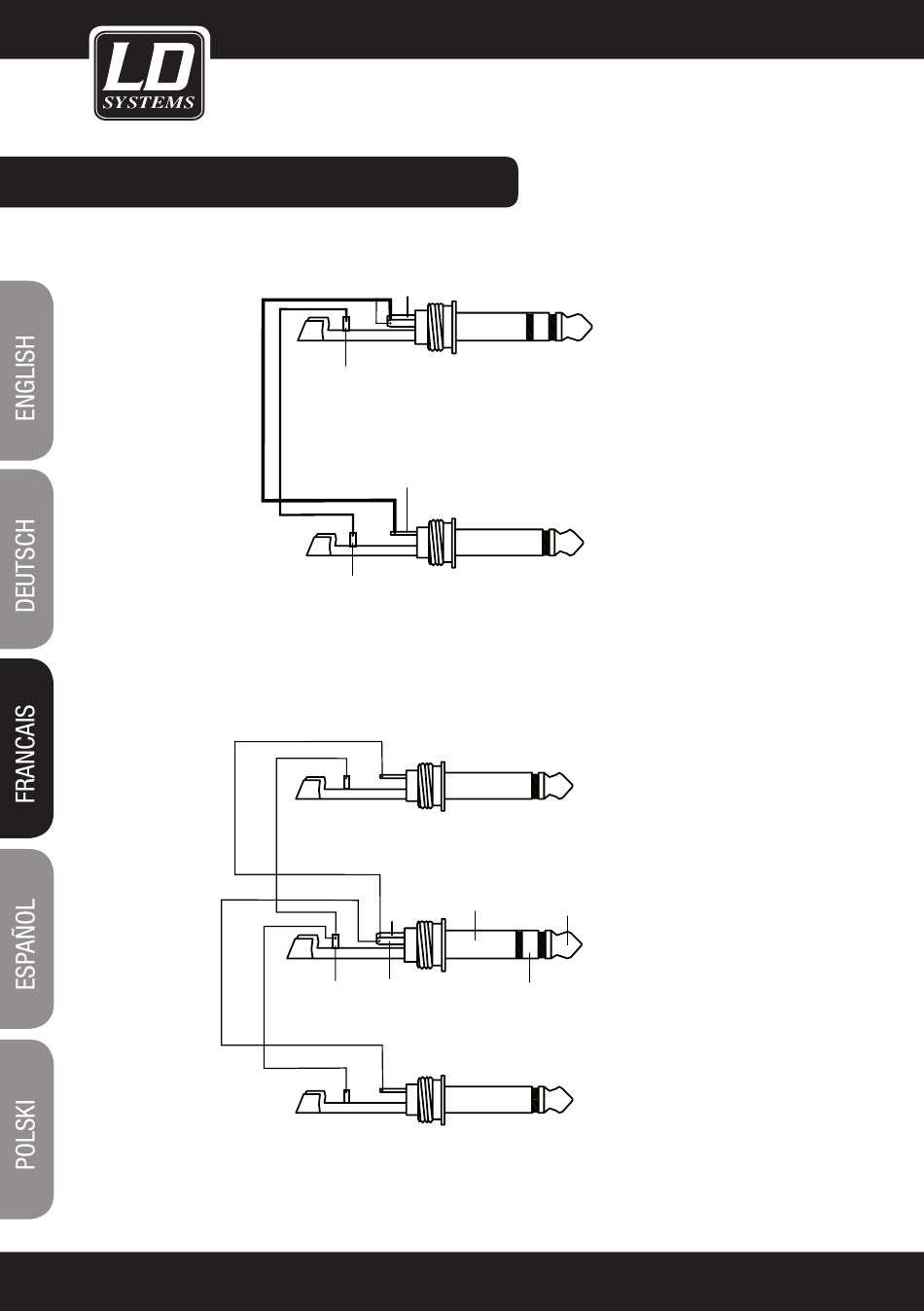

CONFIGURATION DE CÂBLAGE:
Cordon de sortie de type 'Tapped' (permet d'utiliser un point d'insertion comme sortie directe, sans interrompre le
chemin du signal)
Cordon en Y, pour connexion sur point d'insertion
(À utiliser si le processeur externe n'utilise pas un jack unique pour l'entrée/sortie)
56
Anneau = retour du signal (connectés ensemble)
Manchon = masse/blindage
Pointe =
signal
Manchon = masse/blindage
Manchon = masse/
blindage
Pointe (T, Tip)
Anneau (R,
Manchon
Ring)
(S, Sleeve)
Vers point d'inser-
tion de voie
Vers magnéto-
phone ou entrée de
multieffet
Vers entrée du pro-
cesseur de signal
Pointe = départ
signal
Vers point d'inser-
tion de voie
Anneau = retour
signal
Vers sortie du proces-
seur de signal
