FR
IMPORTANT : Votre tige de selle AEROPOST 2 n'est pas compatible avec les selles à rails ovales ayant
des rails de hauteur supérieure à 9.6mm.
DÉMONTAGE de la selle
Pour démonter votre selle, ou ajuster sa position : dévisser de quelques tours la vis des brides inférieures.
Appliquer de légers efforts sur l'avant et l'arrière de la selle alternativement pour décoller les brides de la tige
de selle. Si celles-ci ne se décollent pas à la suite d'un serrage important, utiliser une petite massette et frapper
légèrement sur la tête de vis encore engagée sur plusieurs filets afin de repousser le coin opposé.

MONTAGE de la batterie SHIMANO dans la tige de selle

En version électrique vous devez monter la batterie SHIMANO dans la tige de selle de la manière suivante:
1 / Enfilez le joint torique 11 (Fig.14) sur la batterie 12 (Fig.14) au niveau de la gorge de celle-ci (sur l'arrière).
2 /glissez la batterie 12 (Fig.14) dans la tige de selle 1 (Fig.14).
3 / Prenez le collier plastique et placez-le autour de l'encoche de la batterie et de la tige de selle.
ATTENTION : L'attache du collier plastique doit se trouver à l'intérieur de la tige de selle, aucune partie
de ce collier ne doit être en surépaisseur par rapport à la surface extérieure, il ne doit en aucun cas
gêner l'insertion de la tige de selle dans le cadre.

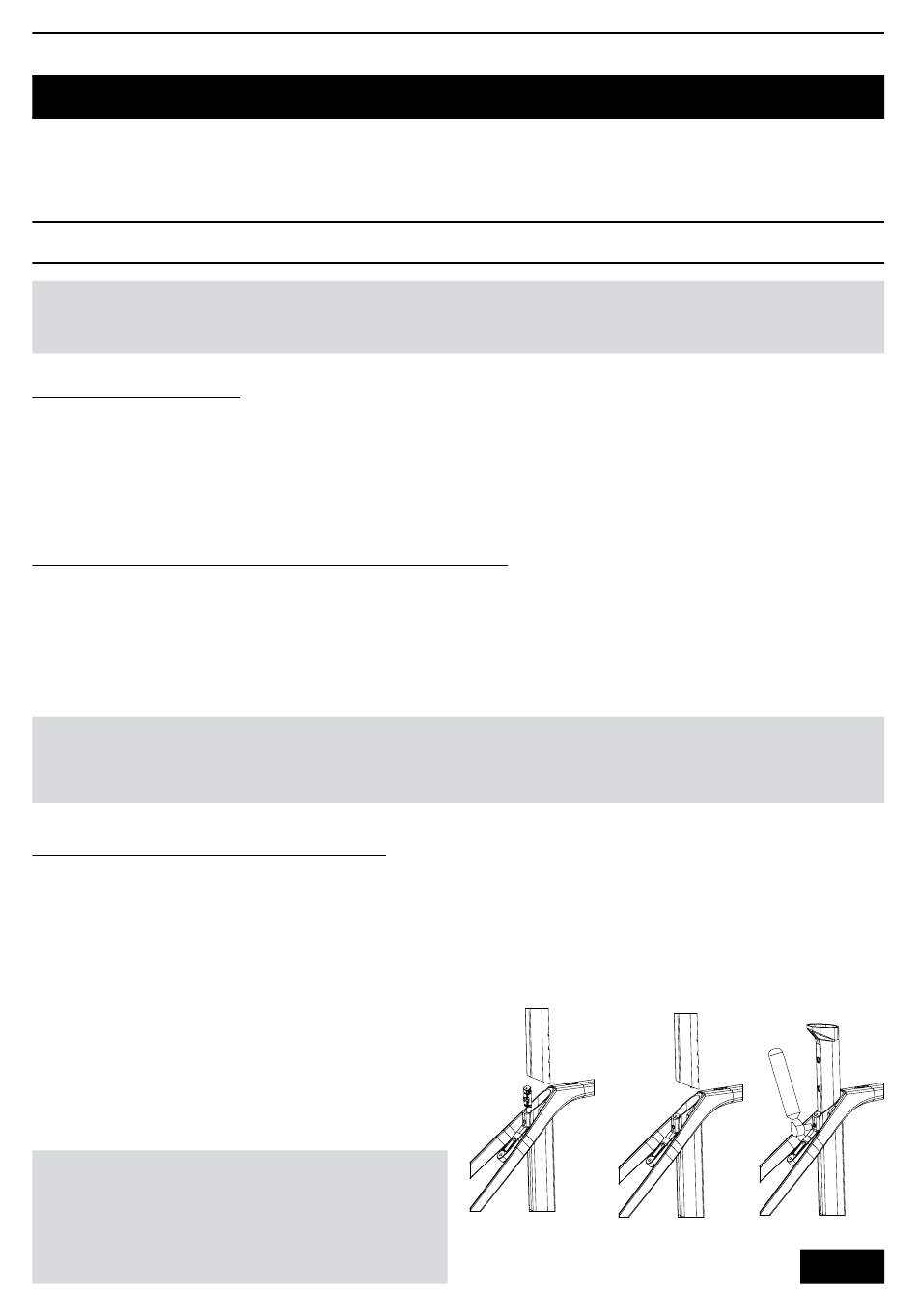

MONTAGE de la tige de selle sur le cadre

Serrage
1 / S'assurer que la pince de serrage soit en position
fermée, c'est-à-dire que la pièce 1 et 2 (Fig.17) soit
en contact.
2 / Placez la pince de serrage dans le cadre de
manière à faire coïncider les oreilles de la pince de
serrage dans les encoches du cadre prévues à cet
effet et que le fût de serrage soit bien enclenché dans
le trou du cadre.
3 / Introduisez votre tige de selle et réglez votre
hauteur de selle.
ATTENTION : Vérifier que le tube de selle ne
soit pas en contact avec l'insert porte bidon
supérieur. Si c'est le cas, veuillez couper le tube
de selle (cf. §. Coupe tige de selle AEROPOST
2).
14
TIGE DE SELLE AEROPOST 2
4 / Serrez la tige de selle grâce à la pince de serrage
en utilisant une clef dynamométrique en serrant à un
couple de 10Nm.
Fig. 16
