Configuration

5.1 Eléments d'affichage et de configuration
Avec l' a ffichage local, il est possible de lire des grandeurs nominales directement au point de
mesure ou de configurer votre appareil via la matrice de programmation.
La zone d' a ffichage comprend deux lignes sur lesquelles sont affichées les valeurs mesurées
et/ou les grandeurs d' é tat (sens d' é coulement, tube partiellement rempli, bargraph, etc.).
L' u tilisateur a la possibilité de modifier l' a ffectation des lignes de l' a ffichage et de les adapter
à ses besoins ( manuel "Description des fonctions de l' a ppareil").
1

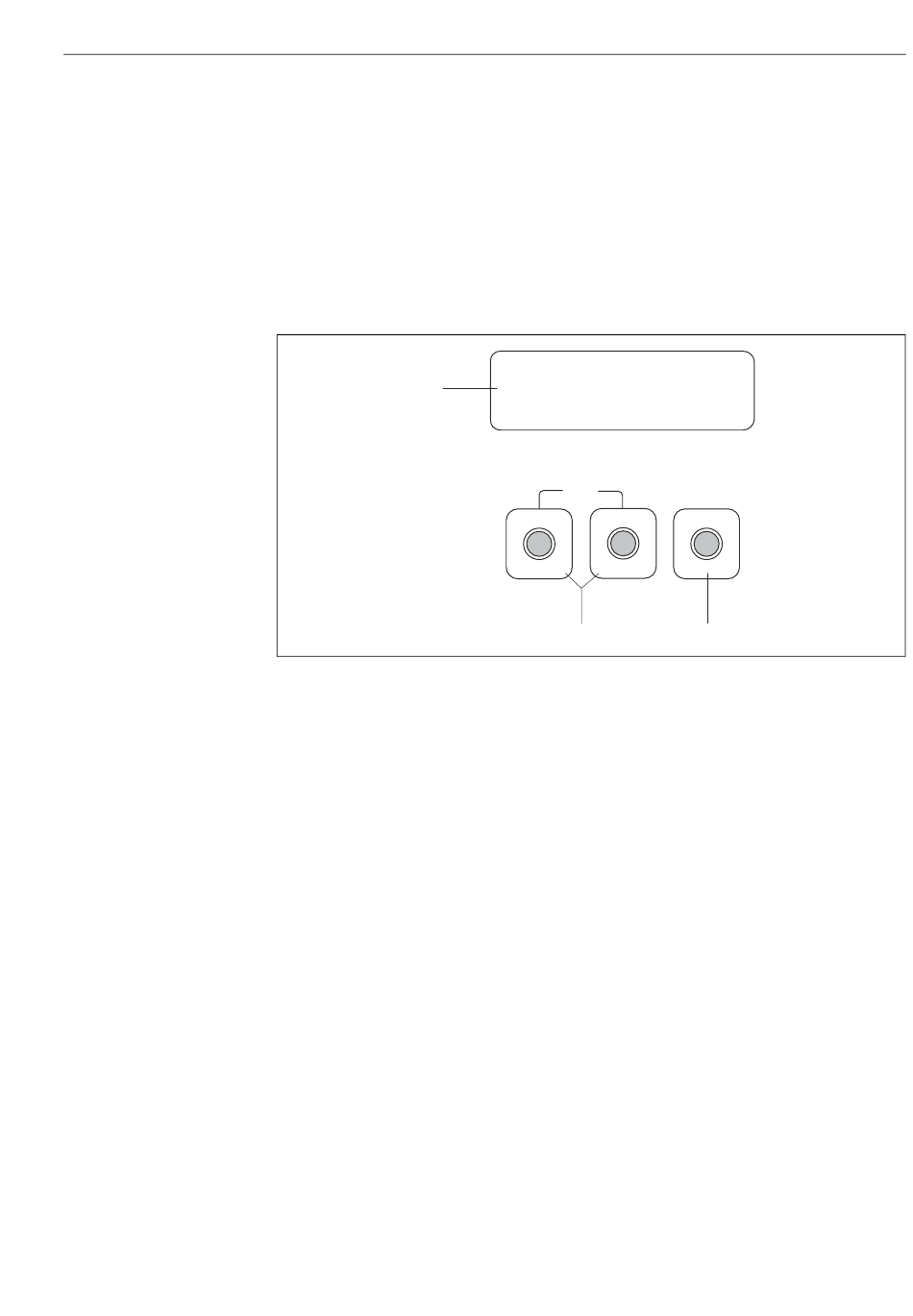

Fig. 48: Eléments d' a ffichage et de configuration
1 Affichage LCD
L' a ffichage à cristaux liquides à 2 lignes indique les valeurs mesurées, les textes de dialogue, ainsi que les messages de défaut
ou d' a vertissement. On désigne par position HOME (mode de fonction) l' a ffichage pendant le mode de mesure normal.
– Ligne supérieure : Représentation de valeurs mesurées principales, par ex. débit volumique en [ml/min] ou en [%].
– Ligne inférieure : Représentation de grandeurs de mesure ou d' é tat supplémentaires, par ex. état de compteur en [m3],
bargraph, désignation du point de mesure
2 Touches Plus/Moins
– Modifier les paramètres/entrer les valeurs chiffrées
– Sélection de différents groupes de fonctions dans la matrice de programmation
En appuyant simultanément sur les touches +/-, les fonctions suivantes sont déclenchées :
– Sortie progressive de la matrice de programmation
– Appuyer sur les touches +/- pendant plus de 3 secondes
– Interruption de l' e ntrée de données
3 Touche Enter

– Position HOME Accès à la matrice de programmation
– Mémorisation de valeurs chiffrées ou de réglages modifiés
+48.25 xx/yy
+3702.6 x
Esc
+
-
2

Position HOME

Retour direct à la position HOME
Configuration
E
3
A0001141
61
