Elkron IR600FC/RF Guide Rapide

ITALIANO

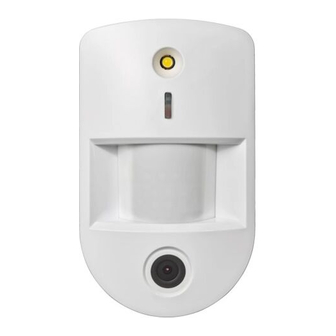

RIVELATORE INFRAROSSO DA INTERNO CON FOTOCAMERA
1. Illuminatore
2. LED blu/Pulsante di funzione
3. Lente sensore IR
4. Obiettivo della fotocamera
5. Coperchio vano batteria
LED
Condizioni di accensione del led:
- Si illumina per 30 secondi se il rivelatore è in fase di inizializzazione in modalità test.
- Lampeggia per 2 secondi ogni volta che viene rilevato un movimento se il dispositivo ha una batteria quasi scarica.
- Lampeggia per 2 secondi quando l'involucro del rivelatore è aperto e viene segnalata la condizione di Tamper.
- Se la condizione di Tamper presiste, lampeggia per 2 secondi ogni volta che viene rivelato un movimento.
- Lampeggia per un secondo quando il dispositivo è in modalità Test e quindi lampeggerà ogni 2 secondi ogni volta che
verrà rivelato un movimento.
- Lampeggia continuamente quando vengono trasmesse delle immagini e il dispositivo ha una batteria quasi scarica.
Utilizzo del pulsante di funzione:
- Premere una volta il pulsante per inviare un segnale di supervisione.
- Per ripristinare il rivelatore, tenere premuto il pulsante per 10 secondi. Rilasciare il pulsante quando l'illuminatore e il
LED blu lampeggiano entrambi una volta.
- Per l'apprendimento del rivelatore sull'unità di controllo
JUMPER JP3 SENSIBILITÀ DEL PIR
- Jumper On: livello della sensibilità "Alta".
- Jumper Off: livello della sensibilità "Normale" (impostazione di default).
JUMPER JP2
- Jumper On: dopo la trasmissione a seguito di un movimento rilevato, eventuali altri rilevamenti di movimento
ritrasmetteranno le segnalazioni e le immagini acquisite (impostazione di default).
- Jumper Off: il rivelatore è dotato di un "tempo di riposo" di circa 1 minuto per risparmiare energia (se il sistema è attivo,
dopo la trasmissione a seguito del rilevamento di un movimento, il rivelatore non ripeterà la trasmissione per 1 minuto).
MODALITÀ TEST
La modalità Test consente di controllare la copertura di rilevamento del dispositivo, non la portata di comunicazione con l'unità di
controllo. Per accedere alla modalità Test, tenere premuto il pulsante di funzione per 5 secondi. Dopo aver rilasciato il pulsante,
si accenderà il led blu e rimarrà acceso per circa 30 secondi. Alla fine di questo tempo avrà inizio la modalità Test che durerà per
3 minuti.
Durante i primi 30 secondi, il rivelatore esegue l'inizializzazione. Il rivelatore non gestisce intrusioni o movimenti durante

questo lasso di tempo.
Al termine del periodo di inizializzazione, è possibile verificare la rilevazione di movimento davanti al rivelatore. Il LED

blu si illumina per 2 secondi quando avviene la rivelazione.
< < N N O O T T A A > >
Prima di entrare in modalità Test, verificare che non sia abilitata la funzione "Tempo di riposo".
GUIDA RAPIDA
IR600FC/RF
10
6. Interruttore tamper
7. Vano batterie
8. Jumper JP3 sensibilità del PIR
9. Jumper JP2
10. Vite di fissaggio
DS80IR9E-002
