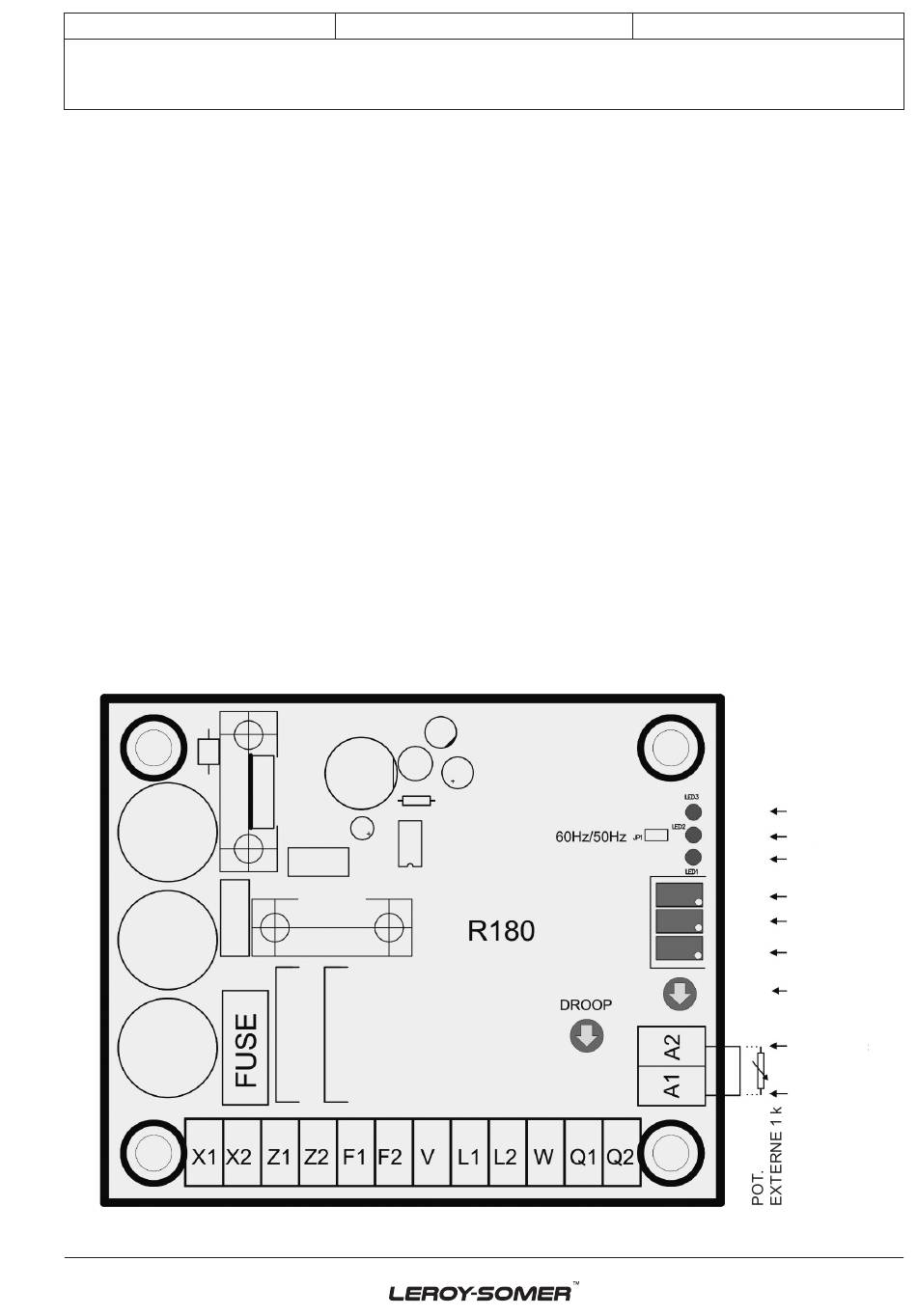

2 - PARAMÈTRES DU RÉGULATEUR
Lien de sélection UFRO
Ouvert - mode de fonctionnement 60Hz.
Fermé - mode de fonctionnement 50Hz.
Pot. UFRO
45Hz à 55Hz en mode 50Hz.
55Hz à 65Hz en mode 60Hz.
Tension
La tension de fonctionnement est réglée par
le potentiomètre marqué «V».
Statisme
Le statisme est réglé par le potentiomètre
marqué «Droop».
Gamme d'entrée d'auxiliaire et de pot.
externe
La gamme d'entrée d'auxiliaire est réglée
par le potentiomètre marqué «Acc».
Installation et maintenance
Régulateur de tension automatique
R180
Ce potentiomètre règle la plage de tension
maximum du potentiomètre externe ou la
plage de l'entrée auxiliaire.
Stabilité
Le potentiomètre permet de régler la stabi-
lité de la tension de sortie de l'alternateur,
une action dans le sens horaire permet
d'augmenter la rapidité. Le réglage souhaité
est obtenu lorsque le potentiomètre de
stabilité est déplacé dans le sens horaire
dans la position pour laquelle la tension
devient instable puis réduire le réglage de 1
tour.
Signalisation
- Limite de surexcitation
- Perte de tension de détection
- UFRO
5599 fr -
2020.07 / f
SUREXC.
UFRO
SL
UFRO
STABILITÉ
ACC
RÉGL V
+/-4.5V DC
0V
